GA-MA78GM-S2H　GIGABYTEマザーボード　製品情報-リンクスインターナショナル

2008年3月4日■

GIGABYTE UNITEDE 正規代理店株式会社リンクスインターナショナル

ソケットAM2/AM2+対応！新型GPU統合チップセットAMD780G搭載！
D-Sub、DVI、HDMI出力をサポートした
マイクロATXマザーボード GA-MA78GM-S2H 発売
～グラフィックスコアにRadeonHD 3200、DirectX 10、Avivo、UVDをサポートいたします～

　GA-MA78GM-S2Hは、グラフィックスコアを内蔵した新型GPU統合チップセットAMD 780Gを搭載したマイクロATX規格、ソケットAM2/AM2+対応のマザーボードです。DirectX10、高画質化機能のAvivo、動画再生支援機能のUVDに対応したRadeonHD 3200ベースの新型GPUコアを採用しています。Phenom、Athlon64 FX、Athlon64 X2、Athlon64、SempronなどのCPUや、65nmプロセスルールで製造される最新のデュアル/クアッドコアCPUにも対応いたします。

　接続バスには、従来のPCI Express1.1に加え、2倍の帯域幅を実現する新世代バス規格のPCI Express2.0をサポートいたします。現行のPCI Express1.1と互換性を持ち、データ転送速度が16レーンでは16GB/secと、より高速なデータ転送が行なえます。また高帯域(5200MT/s)Hyper Transport 3.0もサポートいたします。GA-MA78GM-S2Hは、最新のグラフィック性能を備え、Blu-rayなどハイディフィニション再生や高解像度なマルチメディア環境に最適です。

　主なインターフェイスは、PCI Express2.0に対応したPCI Express×16スロット、高速なDDR2－1066MHｚメモリをサポートするデュアルチャンネル対応のメモリスロット、1000Mb/秒のギガビットLAN、3Gb/秒のSATA2になります。高速なデータ転送環境を実現いたします。オーディオは、192kHz/32ビットの8チャンネルオーディオ再生機能を備え、High Definition Audioに対応しています。シネマ級のサラウンド効果を発揮いたします。Windows Vista PCに最適です。

対応CPUは、ソケットAM2/AM2+、Phenom、Athlon64 FX、Athlon64 X2、Athlon64、Sempronです。対応メモリは、メモリスロット×2、DDR2、クロック1066/800/667MHz、最大8GBまで対応しています。拡張スロットは、PCI Express2.0×16スロット×1（16レーン）、PCI-Express×1スロット×1、PCIスロット×2です。

　ストレージ接続は、SATA×5、IDE×1、USB 2.0×12（リアパネルI/Oポート×4、内部I/Oコネクタ×8）、IEEE 1394×2（リアパネルI/Oポート×1、内部I/Oコネクタ×1）[※1]です。リアパネルI/Oポートは、PS/2マウス×1、PS/2キーボード×1、D-Sub×1、DVI-D×1、HDMI×1、SPDIF（光角型）×1、IEEE 1394a 6ピン×1、eSATA×1、ギガビットLAN×1、USB 2.0×4、オーディオ6ジャック×1です。同梱ケーブルは、SATA II ケーブル×2、IDEケーブル×1、FDDケーブル×1が付属[※2]します。フォームファクタはマイクロATX、サイズは244mm×244mmになります。

[※1] 最大数利用するには別途USB/IEEEケーブルをご用意ください。
[※2] 2008年3月8日現在の付属品となります。付属品は予告なく変更される可能性があります。

GA-MA78GM-S2H　製品特徴

新型GPU統合チップセットAMD 780G搭載
　
　GA-MA78GM-S2Hは、グラフィックスコアを内蔵した新型GPU統合チップセットAMD 780Gを搭載したマイクロATX規格、ソケットAM2/AM2+対応のマザーボードです。DirectX10、高画質化機能のAvivo、動画再生支援機能のUVDに対応したRadeonHD 3200ベースの新型GPUコアを採用しています。

最新のPhenomプロセッサ対応
　
　最新のPhenom FX、Phenom、Athlon64 FX、Athlon64 X2、Athlon64、Sempronなどの最新のCPUや最新OSのWindows Vistaに対応しています。65nmプロセスルールで製造されるデュアル/クアッドコアCPUにも対応いたします。詳しくは対応CPUリストをご確認ください。

Windows Vista 完全対応

　GIGABYTEのマザーボードとグラフィックスカードは、すべてWindows Vista Premiumのハードウェア要求を満たしています。安心できるWindows Vista Premium環境をサポートいたします。GIGABYTEは常に技術の先端をリードし、お客様にトータルなラインナップをお届けします。

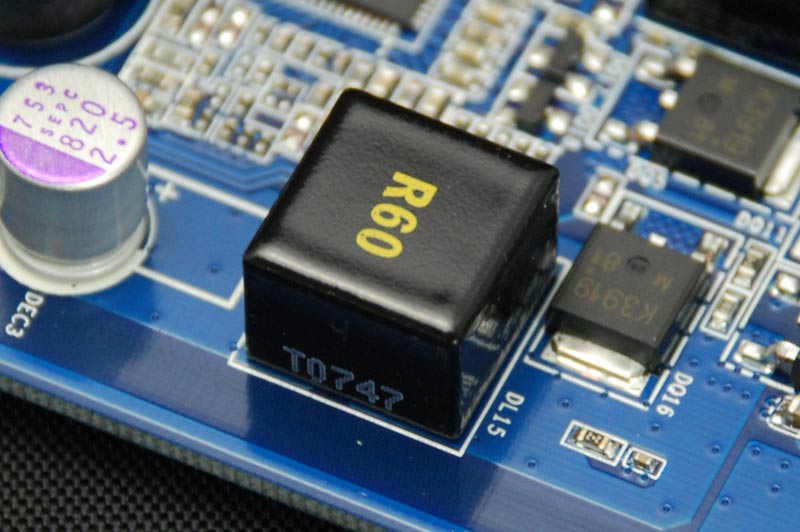

高効率－フェライトコア（コイル）採用

　フェライトコア（コイル）は、一般的な鉄製コアチョークに比べ錆びにくく、低EMI（電磁波障害）で、低電力に優れたインダクタです。一般的な鉄製コアチョークよりも25％エネルギー損失を低減いたしました。高周波における急速なエネルギー損失を抑え、優れたエネルギー効率を実現しています。

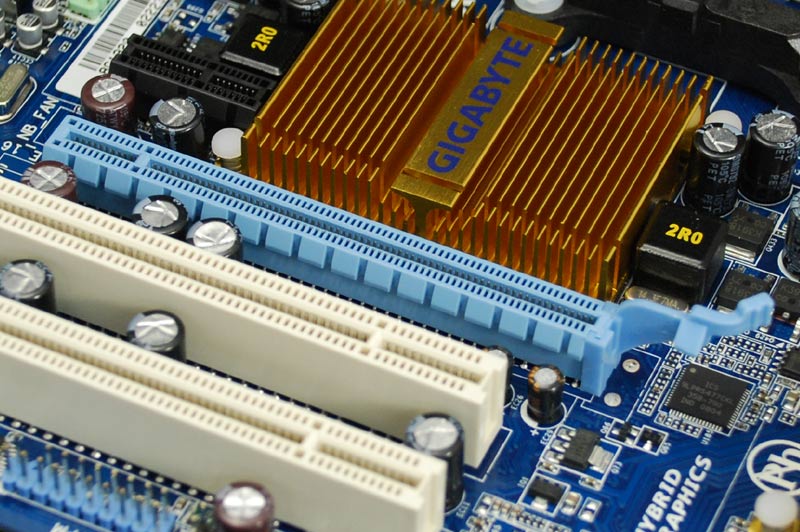

帯域幅が従来の2倍となる PCI Express2.0対応
　
　接続バスには、従来のPCI Express1.1に加え、2倍の帯域幅を実現する新世代バス規格のPCI Express2.0をサポートいたします。現行のPCI Express1.1と互換性を持ち、データ転送速度が16レーンでは16GB/secと、より高速なデータ転送が行なえます。

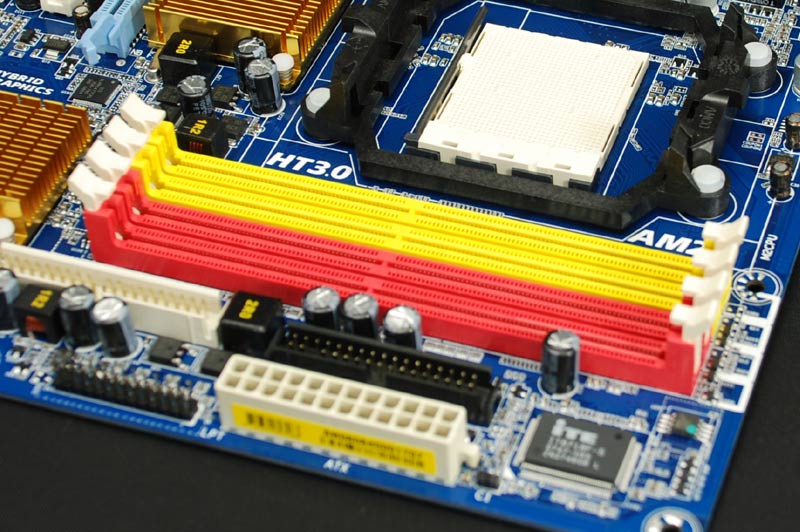

DDR2-1066MHｚデュアルチャンネル対応
　
　2本のメモリに同時にアクセスを行い、転送速度を向上させるメモリのデュアルチャンネル動作に対応しています。またDDR2の力を引き出す、DDR2-1066MHｚメモリをサポートいたします。

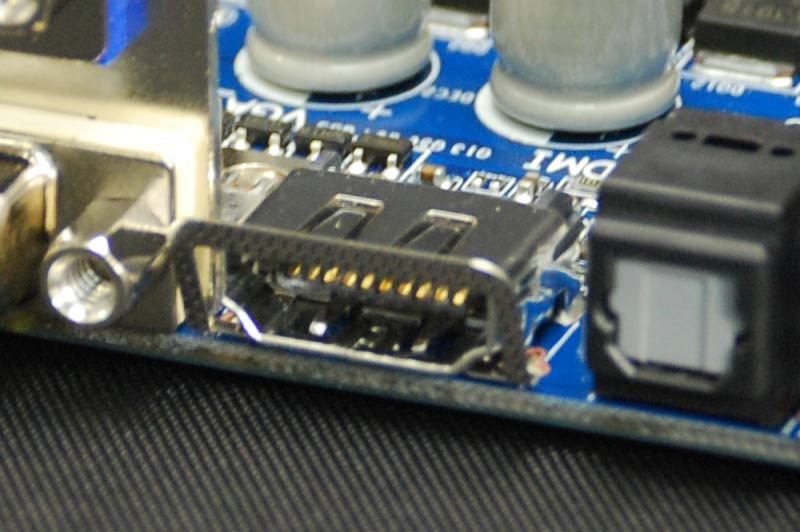

HDMI出力インターフェイスをサポート
　
HDMI（Hight Definition Multimedia Interface）は、コンピュータとディスプレイを接続する為のインターフェイス規格DVIをベースにAV向けに発展させた規格です。1本のケーブルで、映像、音声、制御信号を送受信することができるため、配線が容易に行なえます。DVIとは互換性が保たれているので、著作権保護技術HDCPにも対応いたしております。

著作権保護機能HDCPに対応
　
デジタルコンテンツの不正コピー防止を目的とする著作権保護機能HDCP（High-bandwidth Digital Content Protection system）に対応しています。伝送中のコンテンツ漏えいを防ぐため、高精細な次世代DVDディスクの映像はHDCPに対応するビデオカードとディスプレイがなければ見ることができません。次世代映像コンテンツを再生するためには欠かせない技術となります。

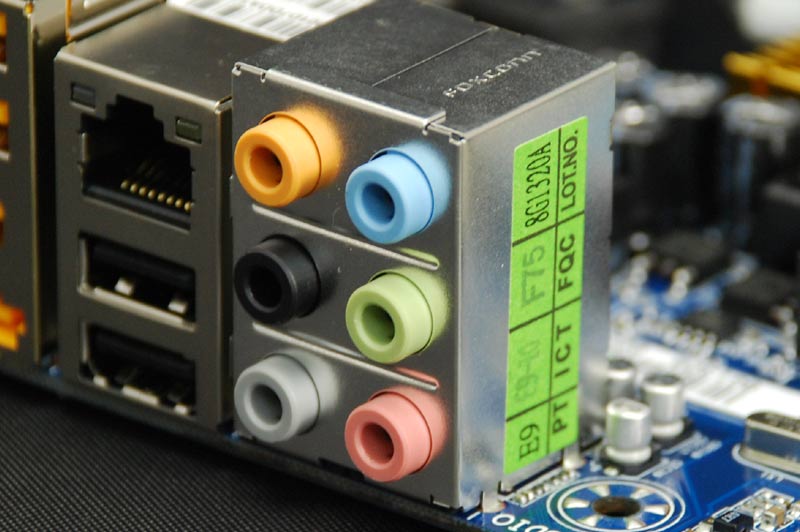

8チャンネルオーディオ対応
　
　192kHz/32ビットの音声を最大8チャンネル同時再生することができます。マルチストリーミング機能に対応し、手軽なセットアップが可能になりました。SPDIF（光角型）も備えています。

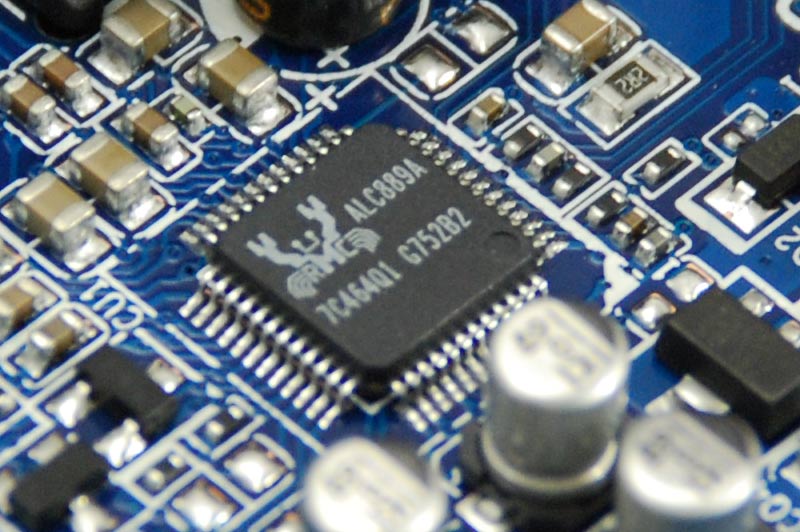

S/N比106ｄB－優れたオーディオ再生性能
　
　 S/N比106ｄBという優れた高性能DAC（デジタルアナログコンバータ）を採用しています。最高品質のオーディオ再生性能を備え、High Definition audioに対応しています。シネマ級のサラウンド効果を発揮し、Windows Vista PCに最適です。

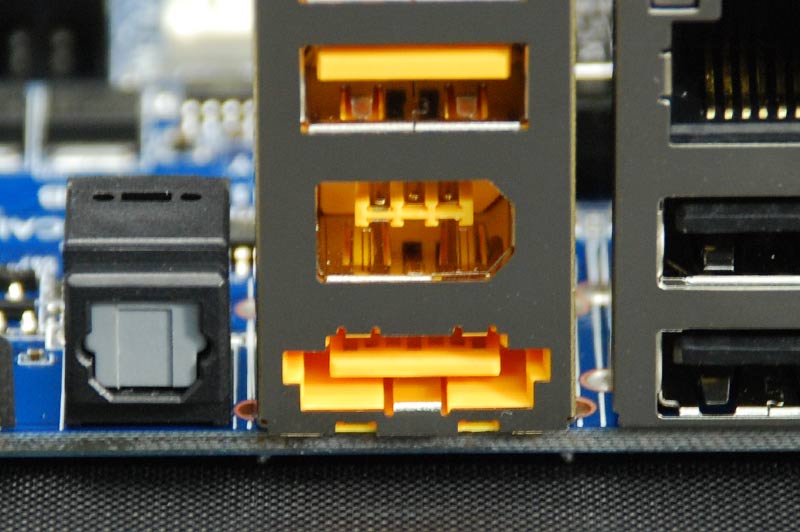

IEEE1394a＆eSATA インターフェース対応

　IEEE1394インターフェースを採用した家電やオーディオ、およびストレージ周辺機器を接続できます。IEEE 1394aは、最大400Mb/秒の高速転送が可能です。さらに内蔵機器向けのSＡＴＡインターフェースを外付け機器向けに拡張したeSATAⅡに対応しています。デジタルコンテンツの保存や再生に適した高速なデータ転送が可能です。

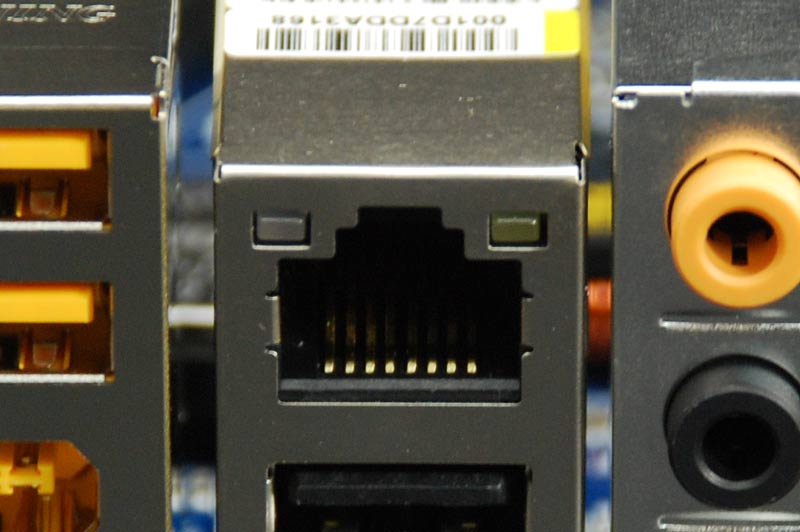

1000Mb/秒ギガビットLANポート対応

　新しいギガビットネットワークインターフェイスは、データ転送速度が最大で1000Mb/秒と高速なネットワーク環境を提供いたします。高速な転送速度により、応答時間を短縮し、ボトルネックを解消するため、優れたネットワークパフォーマンスを実現します。ストリーミング、ビデオコンテンツなどの利用には理想的です。

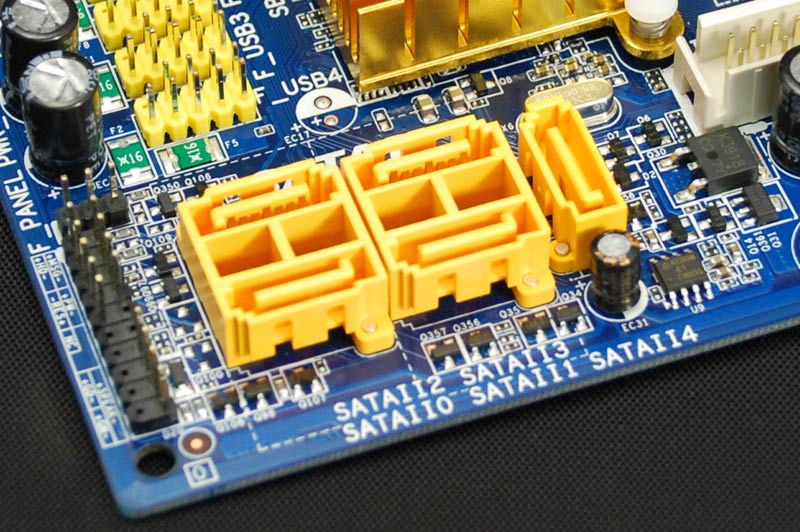

3Gb/秒 SATAⅡインターフェイス対応
　
　新しい3Gb/秒 SATAⅡインターフェイスに対応しています。従来の1.5Gb/秒 SATAインターフェイスの2倍の最大データ転送速度を実現します。高速な3Gb/秒 SATAⅡインターフェイスにより快適なドライブ環境を提供いたします。

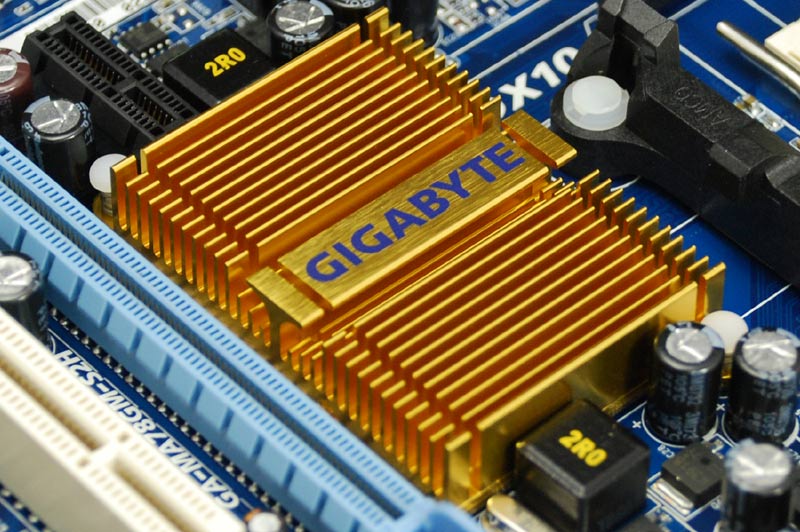

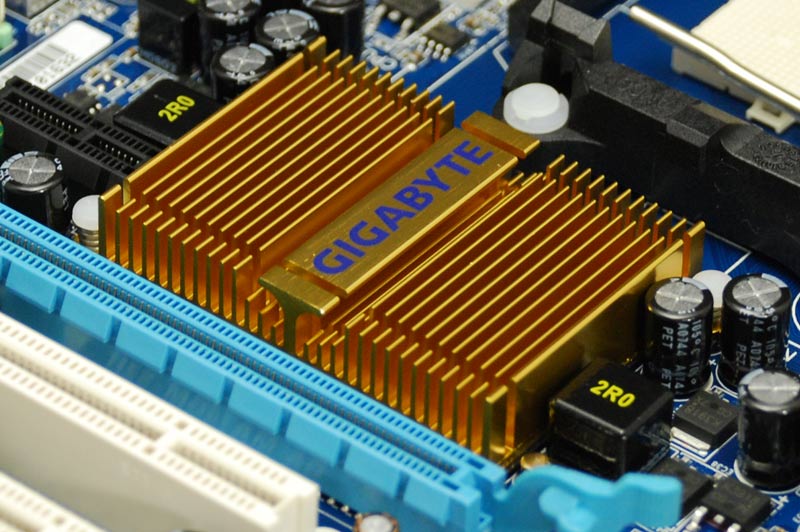

ファンレスタイプ(0dB）のヒートシンクを採用
　
　GIGABYTE独自のファンレスのヒートシンクでチップセットを効果的に冷却します。ファンレスタイプ(0dB）のため、静音性の高いPCを構築できます。

簡単なシステム設定－ Smart（スマート）

　Download Center、@BIOS、Q-Flash、Xpress Install、Boot　Menu、Smart LAN、Smart Fanなどのユニークでフレンドリーなソフトウェアを用いることで、BIOSやドライバの設定をより簡単に行うことができます。

安全なシステム設計－ Safe（セーフ）

　Dual BIOS Plus、C.O.M.、@BIOS Setting Recovery、Xpress Recovery2、HDD S.M.A.R.T.、PC Health Monitorなど優れたハードウェアの設計とソフトウェアにより、BIOS設定時のクラッシュを防ぎ、リカバリの設定を安易にしています。

RoHS指令に適合！環境に優しい製品です

　有害物質の使用を制限した、RoHS指令にも適合しています。鉛、カドミウム、水銀、六価クロム、および特定臭素系難燃剤を含有しない、環境に優しい製品です。

GA-MA78GM-S2H　製品スペック

型番	GA-MA78GM-S2H
フォームファクタ	規格	マイクロATX
	Hyper Transport Bus	5200/2000MT/s
	サイズ	244mm×244mm
CPU	対応ソケット	ソケットAM2+/AM2
	対応CPU	Phenom FX Phenom Athlon 64 FX Athlon 64 X2 Athlon 64 Sempron ※必ず対応CPUリストをご確認ください。
	対応CPUリスト	対応CPUリスト
チップセット	ノースブリッジ	AMD 780G
	サウスブリッジ	AMD SB700
	IEEE 1394a	T.I. TSB43AB23
	LAN	Realtek 8111C
	オーディオ	Realtek ALC889A
	I/O	ITE IT8718
メモリ	デュアルチャンネル	対応
	メモリスロット	4
	メモリクロック	1066/800/667MHz
	メモリ規格	DDR2
	メモリ最大容量	16GB
	メモリ対応リスト	メモリ対応リスト
拡張スロット	PCI Express ×16	1(16レーン、PCI-Express2.0対応)
	PCI Express×4	--
	PCI Express×1	1
	PCI	2
	NVIDIA SLI	非対応
	ATI Cross Fire	非対応
	Hybrid CrossFire	対応
SATA	対応規格	SATAⅡ3Gb/秒
	ポート	6
	RAID	RAID 0/1/10対応
IDE/FDD/USB/IEEE	IDE	1
	FDD	1
	IEEE 1394a	最大 2（リアパネルI/Oポート×1、内部I/Oコネクタ×1） ※最大数利用するには別途IEEEケーブルをご用意ください。
	USB 2.0	最大 12（リアパネルI/Oポート×4、内部I/Oコネクタ×8） ※最大数利用するには別途USBケーブルをご用意ください。
オンボード機能	オーディオ	7.1チャンネル
オンボード機能	LAN	1000BASE-T

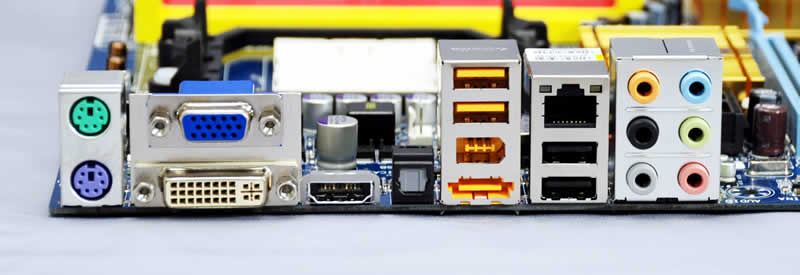

リアパネルI/Oポート	D-Sub	1
	DVI-D	1
	HDMI	1
	USB2.0/1.1	4
	eSATA	1
	SPDIF（光出力）	1
	SPDIF（同軸）	--
	オーディオ6ジャック	1
	IEEE 1394a	1
	パラレル	--
	COM	--
	ギガビットLAN	1
	PS/2キーボード	1
	PS/2マウス	1
内部I/Oコネクタ	ATX 24ピン電源	1
	ATX 4ピン12V補助電源	1
	PCI-E 4ピン12V補助電源	--
	FDD	1
	IDE	1
	SATA	5
	IEEE 1394a	1
	USB	4（8ポート使用可能）
	TPM	1
	パラレル	1
	COM	1
	S/PDIF　入力	--
	S/PDIF　入出力	1
	CPUファン	1
	システムファン4ピン	1
	システムファン3ピン	--
	パワーファン3ピン	--
	ノースブリッジファン3ピン	--
	フロントパネル	1
	フロントパネルオーディオ接続	1
	CD In	1
	電源LED	1
部品特徴	ヒートパイプ	--
	ヒートシンク	ノースブリッジ、サウスブリッジ
	コンデンサ	電解コンデンサ（CPU周りに一部固体コンデンサ）
	ＭOSFET	MOSFET
	コアチョーク	フェライトコアチョーク
	BIOS	8Mbit フラッシュROM×1、AWARD BIOS使用、PnP 1.0a DMI 2.0 SM BIOS 2.3 ACPI 1.0b 対応
	RoHS	準拠

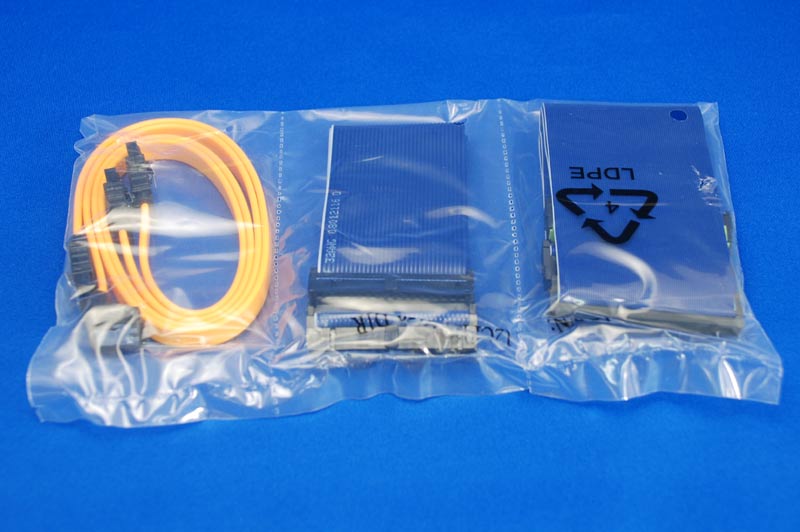

同梱ケーブル	SATA II ケーブル	2
	IDEケーブル	1
	FDDケーブル	1
	eSATAケーブル	--

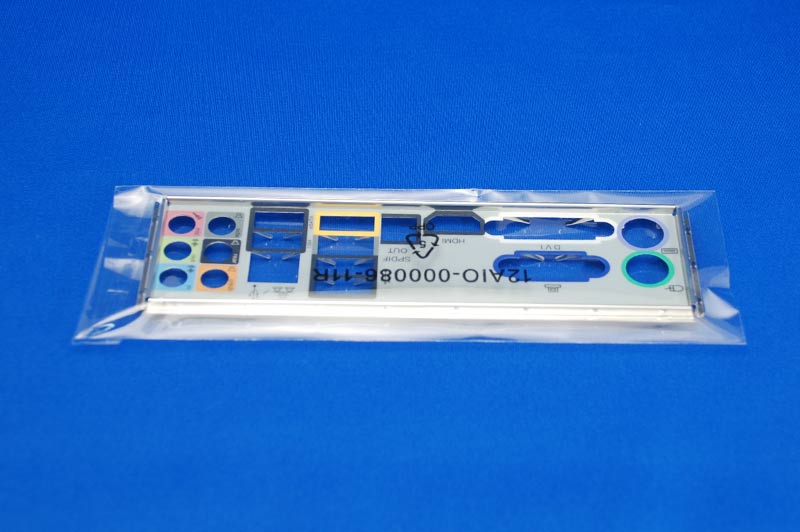

	付属品画像	※2008年3月8日現在の付属品となります。付属品は予告なく変更される可能性があります。
ご利用の際の注意	チップベンダーによりリナックスのサポートが異なりますので、リナックスをご利用の場合には各チップベンダーからドライバを入手ください。Windows9xおよびMEはサポート終了の為、各チップベンダーより対応ドライバが更新された場合を除き、掲載の更新はありません。
GIGABYTE（台湾）	GA-MA78GM-S2H製品情報（英語）

GA-MA78GM-S2H　発売詳細

発売日	2008年3月8日
型番	GA-MA78GM-S2H
店頭予想価格	12.300円前後（OPEN）

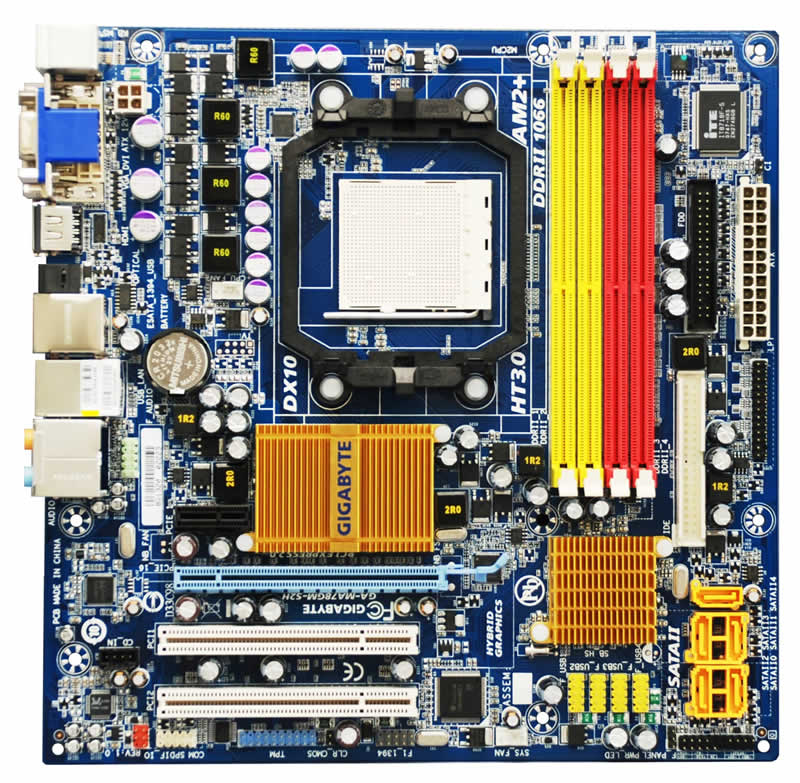

高解像度	http://www.links.co.jp/html/press2/gama78gms2h1.jpg
リリースPDF	http://www.links.co.jp/html/press2/image/ma78gm-s2h.pdf
メーカ製品情報	http://tw.giga-byte.com/Products/Motherboard/Products_Overview.aspx?ProductID=2758

※機能改善、仕様変更などの理由から、予告なく機能や仕様が変更される可能性があります。
