ENERMAX / 電源ユニット / プラチナ

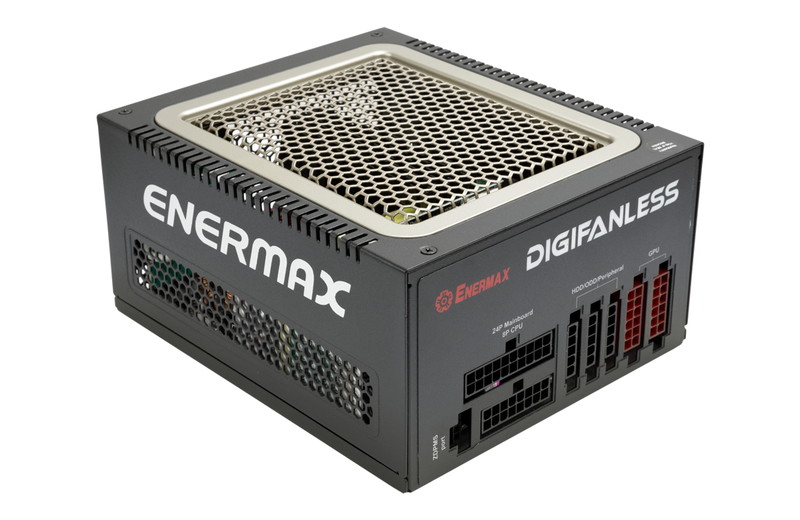

EDF550AWN (1)
  • 80PLUS PLATINUM認証取得 550Wファンレス電源ユニット
  • デジタル制御による独自のZDPMS機能搭載
  • 出力制御とシステム構成に合わせた系統数の切り替えに対応
  • 信頼の日本メーカー製105℃電解コンデンサ搭載
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現
  • ケース内をドレスアップするフルモジュラースリーブケーブル
  • 信頼と実績を証明する安心の長期5年間保証
  • ENERMAX DIGIFANLESS EDF550AWN

EDF550AWN 製品特徴

EDF550AWN (1)

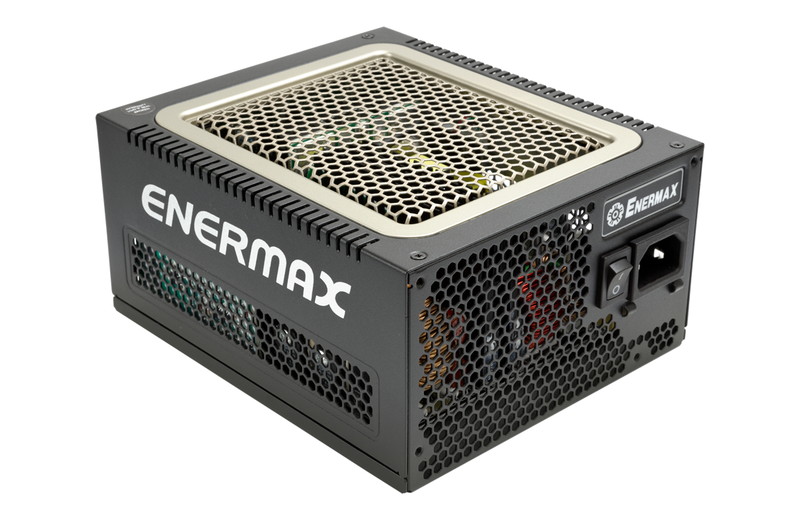

80PLUS PLATINUM認証取得 550Wファンレス電源ユニット

EDF550AWNは、80PLUS PLATINUM認証を取得したファンレス電源ユニットです。容量550W、圧倒的な変換効率を実現するデジタル制御回路、独自のZDPMSにより電源出力のモニタリングとコントロールを可能にします。ファンレス設計による完全無音動作を実現、信頼の日本メーカー製105℃電解コンデンサを一次側と二次側に搭載、ErP Lot 6 2013サポートで待機電力0.5W以下、各種保護回路と安全認証を取得して高い安全性と信頼性を提供します。


80PLUS PLATINUM認証取得

80PLUS PLATINUM認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。PLATINUMは、電源の負荷率が20%のとき変換効率が90%以上、負荷率が50%のとき変換効率が92%以上、負荷率が100%のとき変換効率が89%以上の効率を持つ電源のみ取得できます。


ZDPMS
ZDPMS(Zero Delay Power Monitoring System)

Zero Delay Power Monitoring Systemは、専用のソフトウェア上からPSUの消費電力、効率と内部温度をリアルタイムで読み取ることができます。DC出力電流、電圧保護警告点、+12Vのレール(単系統または多系統)の切り替えが可能です。

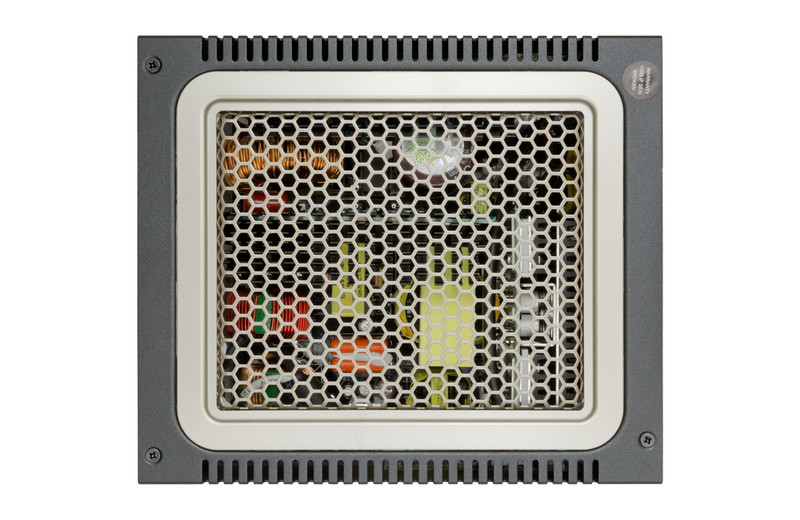

DIGIFANLESS (1)

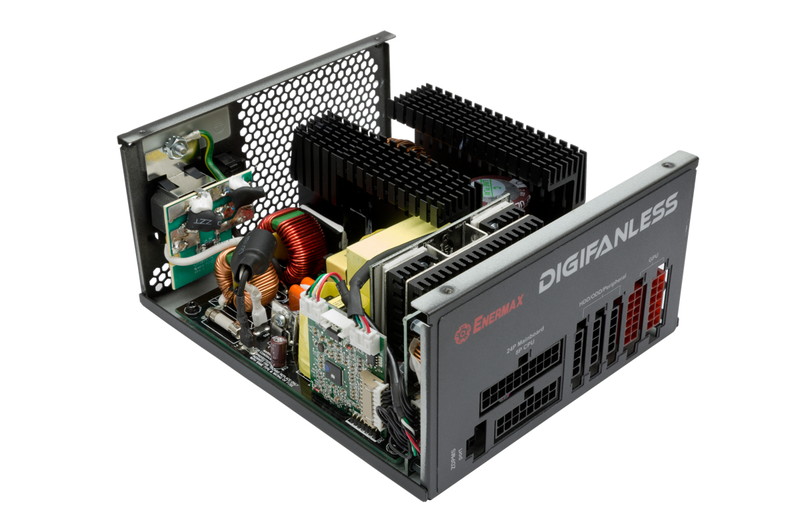

ファンレス設計による完全無音動作を実現

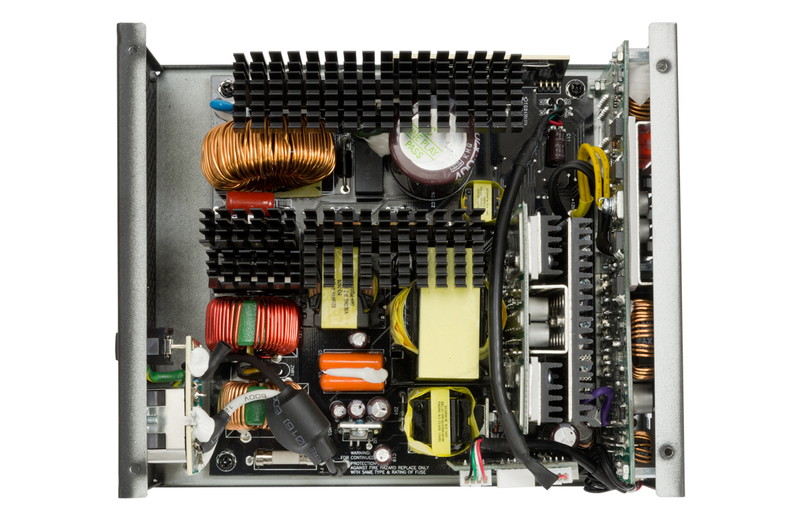

発熱を抑える2層プリント基板、熱伝導効率を高めた銅製ブリッジなどの高品質コンポーネントと、繊細な電力コントロールを可能にするZDPMSデジタル制御回路が、ファンレス設計による完全無音動作を実現します。

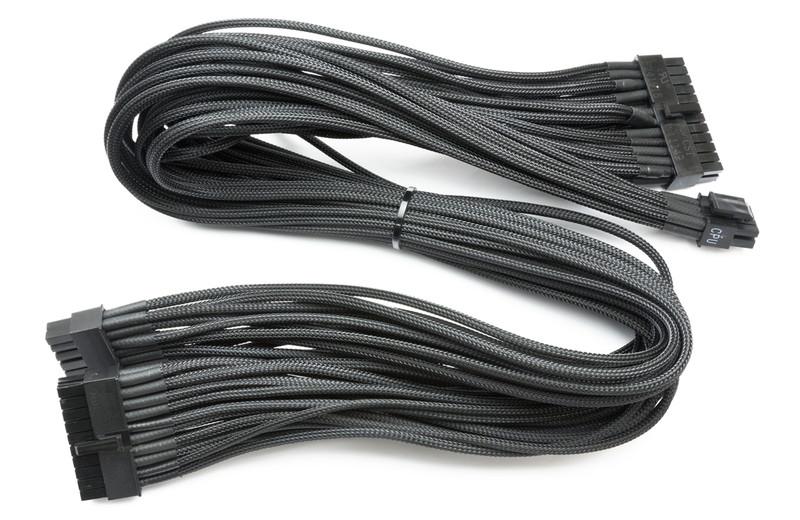

DIGIFANLESS (6)

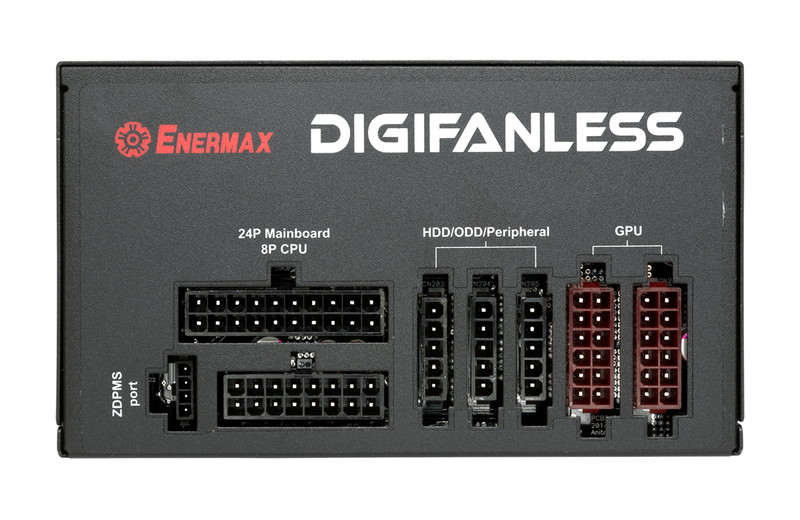

ケーブルは全て取り外し可能なフルモジュラー式を採用

ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。コードはスリーブ加工を施すことで、ケース内をドレスアップします。


EDF550AWN (15)
ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP(Energy-related Products)指令とは環境配慮設計に関する、欧州連合の新しい指令です。一般的な製品に比べ最大21%効率を向上させる先進の+5Vsb回路設計により、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。


EDF550AWN (13)

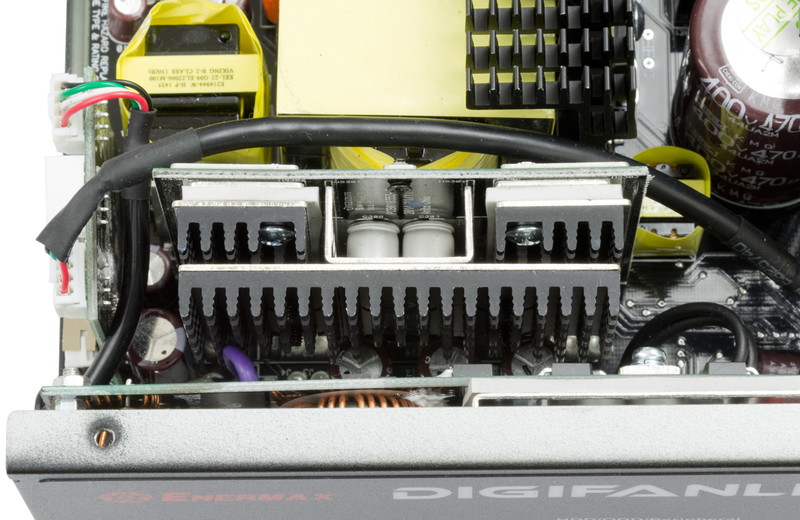

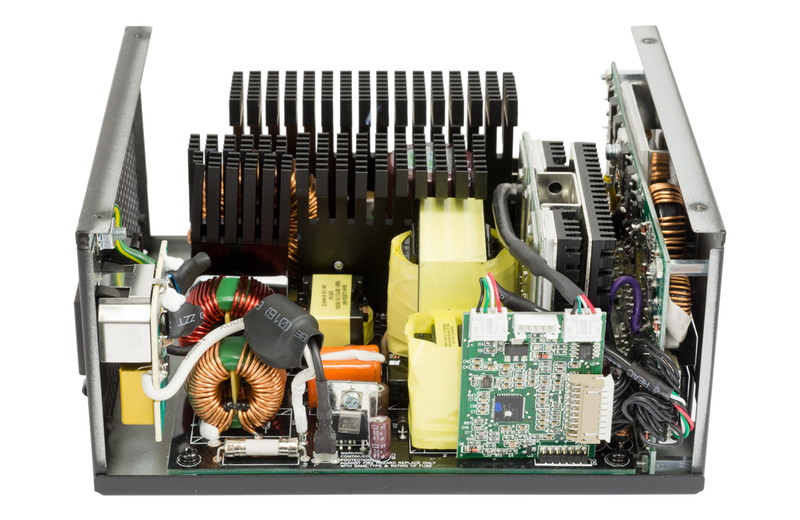

高出力を支える高磁気密度メイントランス

各電源容量の出力をサポートする高磁気密度メイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。

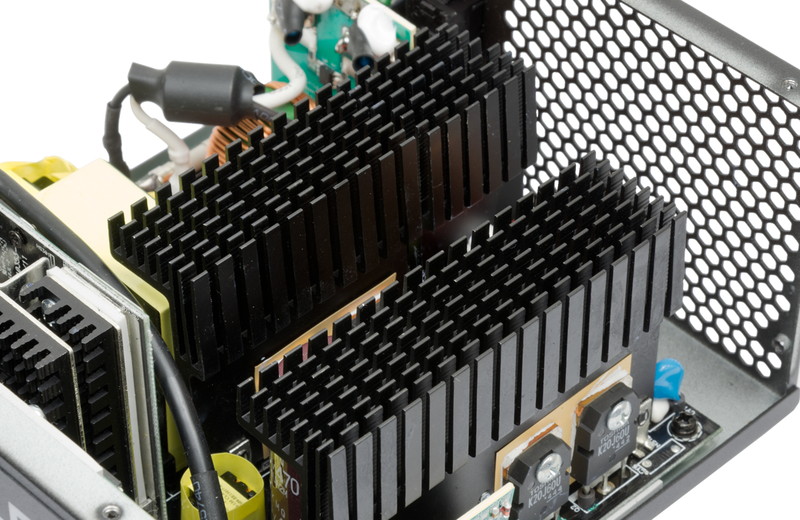

EDF550AWN (10)

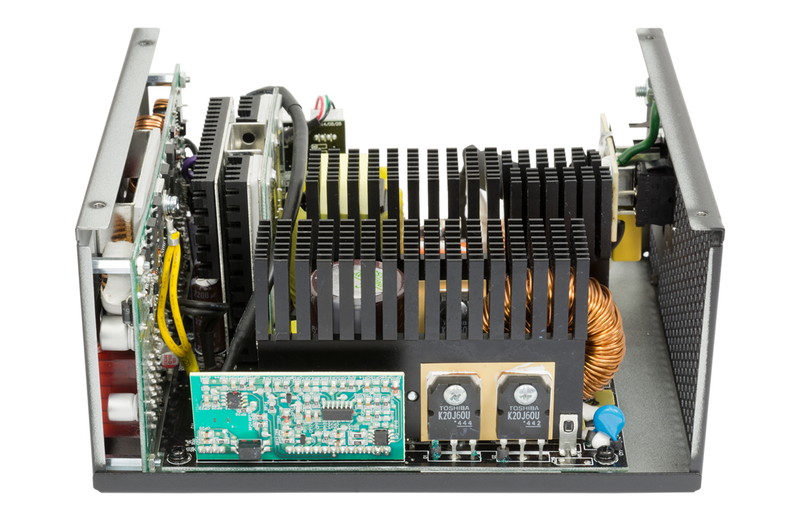

優れた冷却性能を誇るアルミ製の大型ヒートシンク

アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築、ファンレス駆動を実現しています。


EDF550AWN (11)

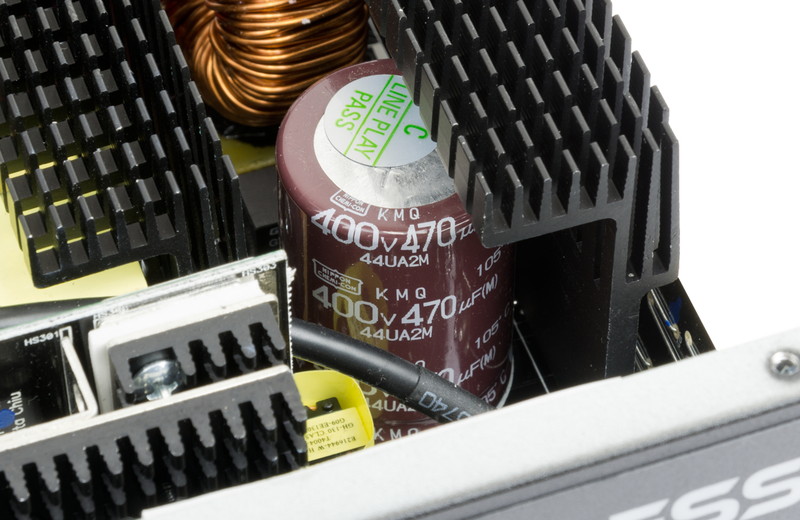

日本メーカー製105℃電解コンデンサ搭載

過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを一次側と二次側に採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。


EDF550AWN (14)

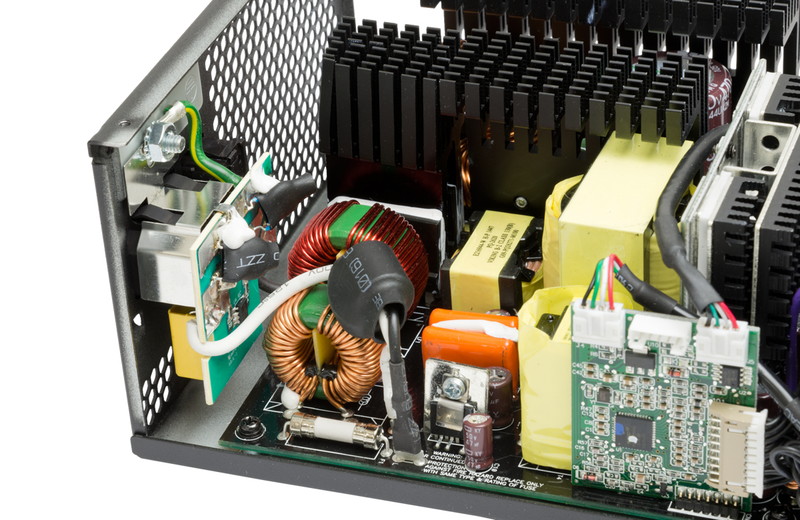

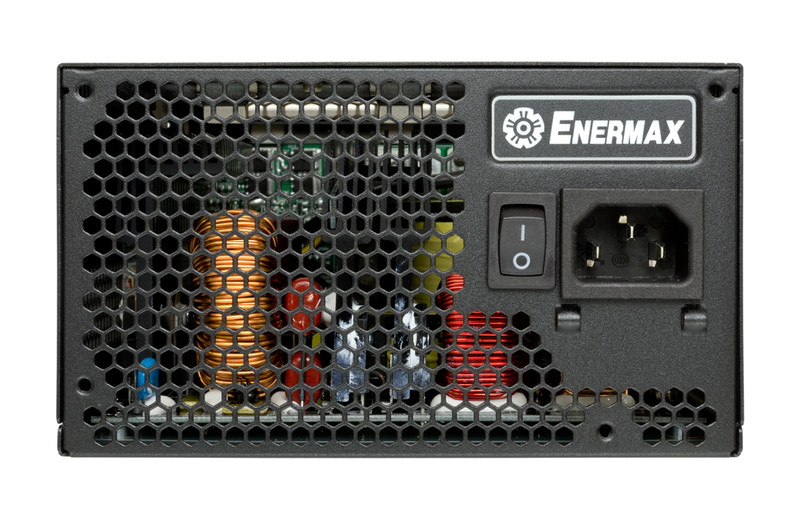

アクティブPFC搭載、ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧110-240V間でコンセントからの交流(AC)入力に対して、自動で切り替えを行います。


EDF550AWN (7)
高い安全を実現した各種保護回路

過電流保護回路(OCP)、過電圧保護回路(OVP)、低電圧保護回路(UVP)、過負荷保護(OPP)、過熱保護(OTP)、ショート回路保護(SCP)、 雷防止保護(SIP)による保護回路と安全認証EAC、CE、FCC、BSMI、CCC、C-tickを取得して高い安全性を実現しています。


enermax 5years
安心の5年保証

ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は製品購入から5年間です。





EDF550AWN スペック
型番 EDF550AWN
JAN 4713157721631
出力 550W
搭載ファン ファンレス
保護回路 過電流保護回路(OCP)、過電圧保護回路(OVP)、低電圧保護回路(UVP)、
過負荷保護(OPP)、過熱保護(OTP)、ショート回路保護(SCP)、 雷防止保護(SIP)
安全認証規格/EMC EAC、CE、FCC、BSMI、CCC、C-tick
製品サイズ W150mm×D175mm×H86mm
重量 約2kg
温度範囲 動作時 : 0℃~40℃
保管時 : -40℃~70℃
相対湿度範囲 動作時 : 85% 結露しないこと
保管時 : 95% 結露しないこと
MTBF 100,000時間
(負荷:70%以下 、入力電圧:230VAC/50Hz 、温度:25℃時)
PFC アクティブPFC
80PLUS PLATINUM
保証 5年間

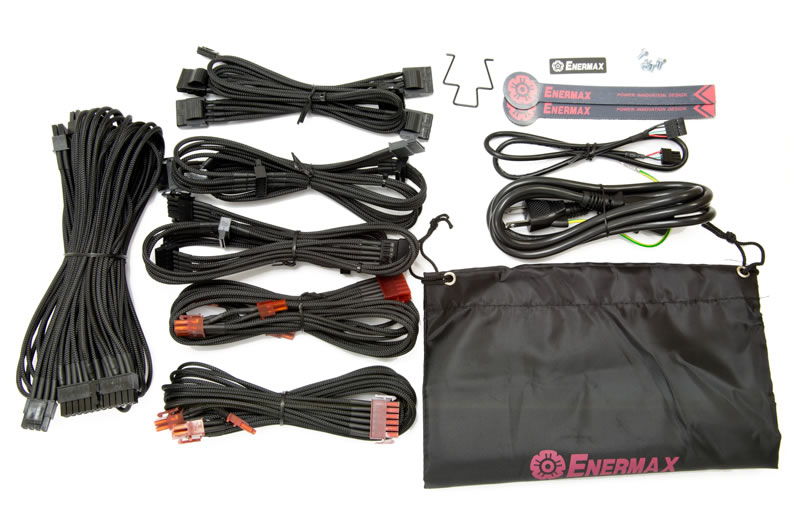

付属品 EDF550AWN (17)
※付属品は予告なく変更される可能性があります。
パッケージサイズ W335mm×D100mm×H248mm
パッケージ重量 約3.8kg
ソフトウェアダウンロードページ http://www.enermaxjapan.com/DIGIFANLESS_feature/EDF550AWN_feature.html

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

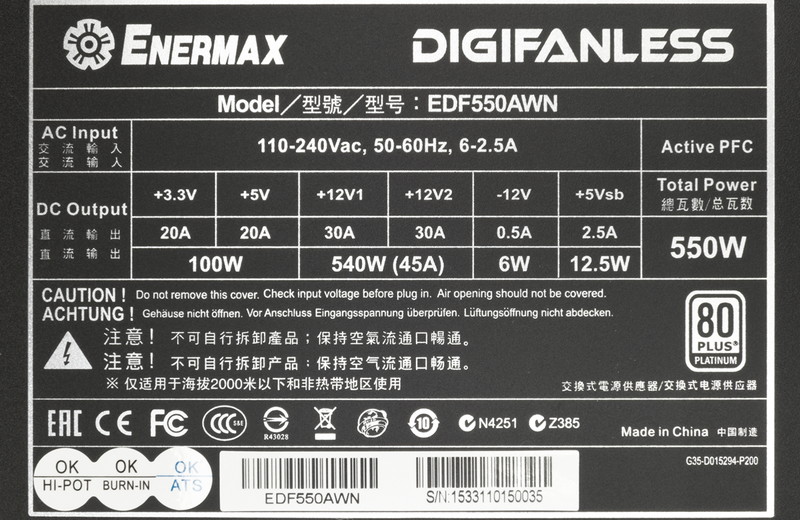

EDF550AWN 出力
入力電圧 110-240VAC
入力周波数帯 50Hz-60Hz
入力電流 6-2.5A
DC出力 +3.3V 0-20A 100W 550W
+5V 0-20A
+12V 1 0-30A 540W(45A)
+12V 2 0-30A
-12V 0-0.5A 6W
+5Vsb 0-2.5A 12.5W



EDF550AWN 電源コネクタ数
メイン20+4ピン電源コネクタ 1
CPU補助4+4ピン電源コネクタ 1
6+2ピンPCI-E電源コネクタ 4
SATA電源コネクタ 8
ペリフェラル電源コネクタ 4
FDD電源コネクタ 1



EDF550AWN モジュラーケーブル数
メイン24ピン&4+4ピンCPU電源モジュラーケーブル
(メイン24ピン約60cm、4+4ピンCPU約65cm)
1

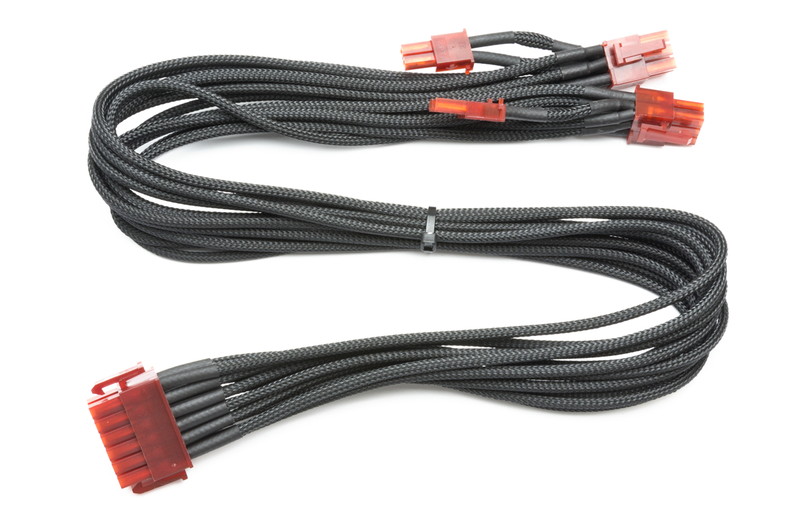

6+2ピンPCI-E電源モジュラーケーブル約50㎝
(1本に2つの6+2ピンPCI-E電源コネクタ)
2

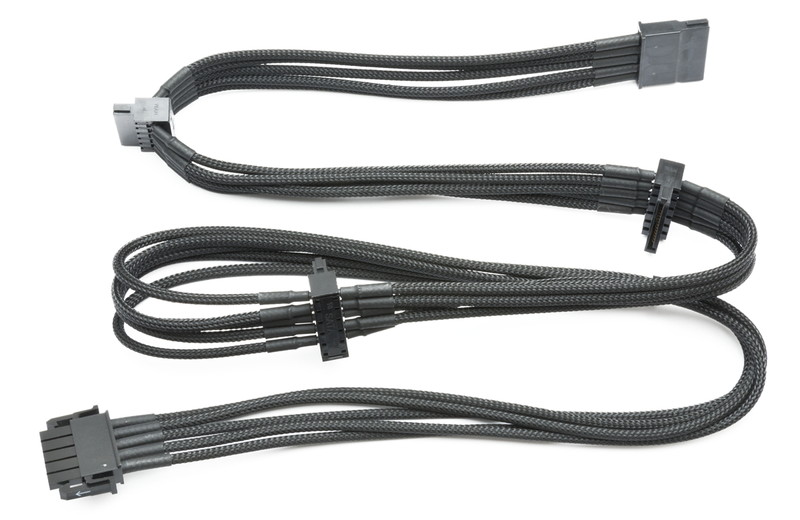

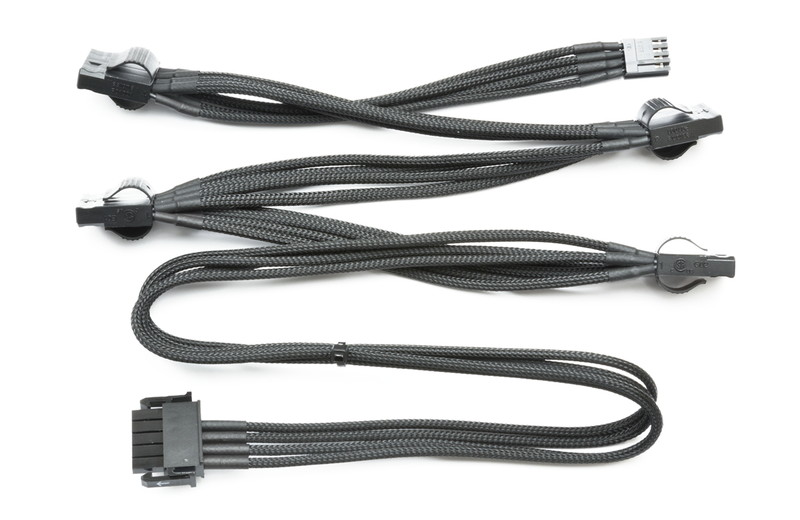

SATA電源モジュラーケーブル約90㎝
(1本に4つのSATA電源コネクタ)
2
ペリフェラル電源&FDD電源モジュラーケーブル約105cm
(1本に4つのペリフェラルと1つのFDD電源コネクタ)
1

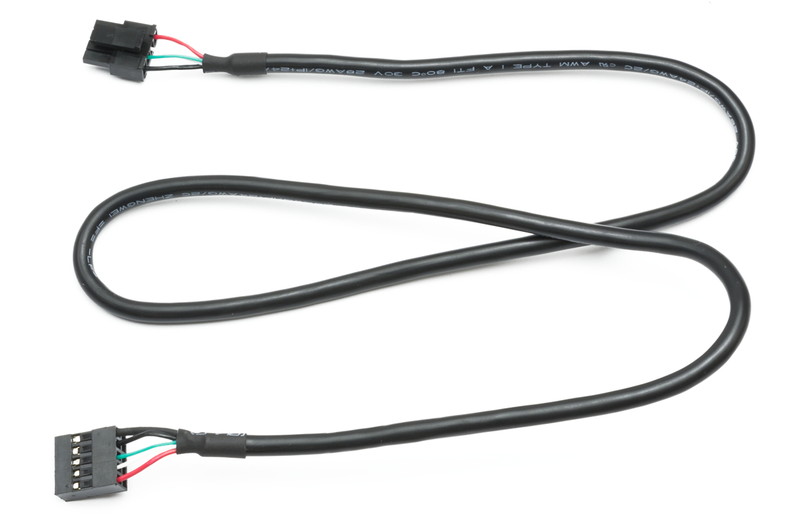

ZDPMSデータリンクケーブル約60㎝ 1

発売詳細

発売日 2015年4月17日
型番 EDF550AWN
高解像度 http://www.links.co.jp/wp-content/uploads/2015/04/EDF550AWN.zip
メーカ製品情報 http://www.enermaxjapan.com/
