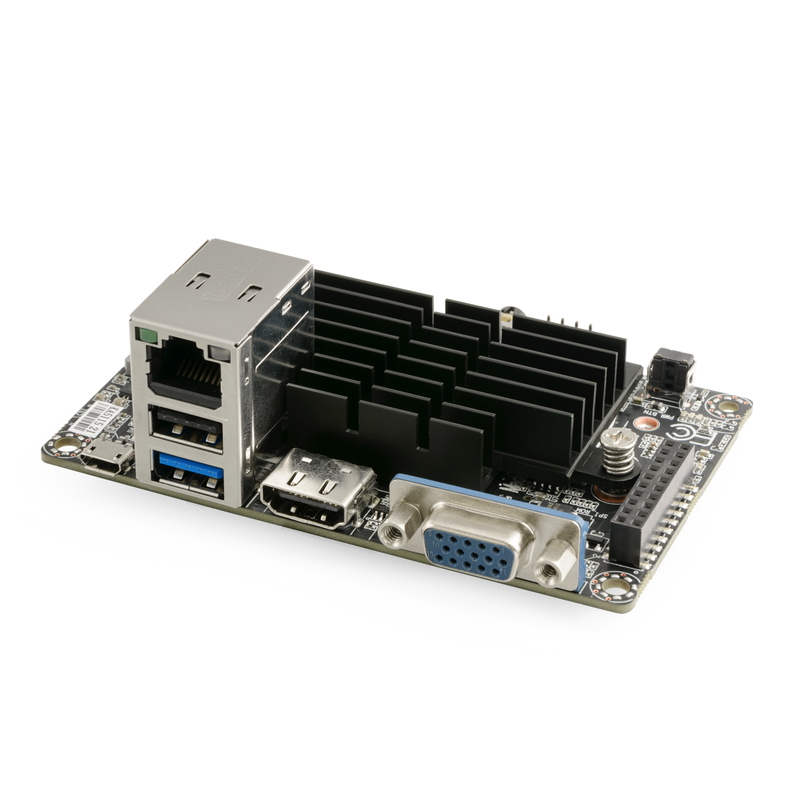

BAT-MINI 2G-32G+GPIO (1)
  • GPIOポート標準搭載、Windowsベースの組込向け小型ボード
  • CPU・メモリ・ストレージ等、OSの動作に必要な機能をすべて搭載
  • ファンレス設計で完全無音動作を実現
  • 高性能プロセッサ、Intel Bay Trail-M SoC
  • 容量2GBの低電圧DDR3Lメモリ
  • 省電力性能に優れた高速メモリストレージ
  • HDMI、D-sub同時出力によるデュアルモニタに対応
  • ギガビットLAN、Wi-Fi 802.11a/b/g/n、Bluetooth 4.0
  • 高速データ通信に対応したUSB 3.0ポート
  • 合計3万台以上の採用実績
  • 市販モデルとしてBAT-MINI採用の超小型PC「LIVA」をラインアップ
  • ECS LIVA BAT-MINI

LIVA BAT-MINI 製品特徴

BAT-MINI 2G-32G+GPIO (1)

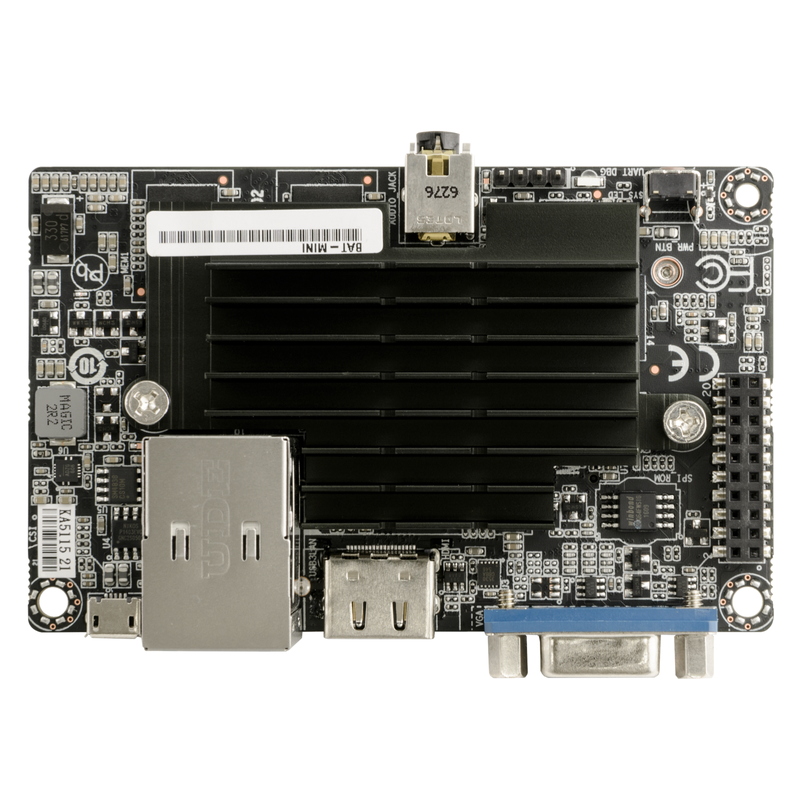

GPIOポート標準搭載、Windowsベースの組込向け小型ボード

LIVA BAT-MINIは、GPIOポート標準搭載したWindowsベースの組込向け小型ボードです。Intel Bay Trail-M SoC、Celeron N2807搭載、最大消費電力わずか15Wでファンレス設計による完全無音動作を実現しています。高速アクセスを実現するeMMCストレージ、容量2GBの低電圧DDR3Lメモリ、高速通信が可能な有線接続のギガビットLAN、ワイヤレス通信が可能なWi-Fi 802.11a/b/g/n、Bluetooth 4.0を搭載しています。リビングの液晶TVに接続可能なHDMIポート搭載、HDMIとD-sub同時出力によるデュアルモニタにも対応しています。


最大消費電力15Wの省エネ設計
最大消費電力15Wの省エネ設計

最大消費電力はわずか「15W」。これはLED電球1個分とほぼ同じ消費電力量です。また、待機時は4W程度となり発熱の少ないLIVA BAT-MINIは、ファンレス仕様で動作音「ゼロ」を実現しています。


liva win8.1 (11)
HDMI、D-sub同時出力、デュアルモニタに対応

HDMIポート、D-subポートを使って2つのモニタに映像を出力する、デュアルモニタに対応しています。デスクワークの作業性を飛躍的に高めることができます。


liva win8.1 (11)
高性能なプロセッサ

Intel BayTrail-M SoC「Intel Celeron Processor N2807」を搭載しています。高性能、かつ発熱の少ない最新のプロセッサを搭載しています。CPUに統合された内蔵GPU機能、「Intel HD Graphics」により、フルHDサイズの動画もストレスなくパワフルに再生します。

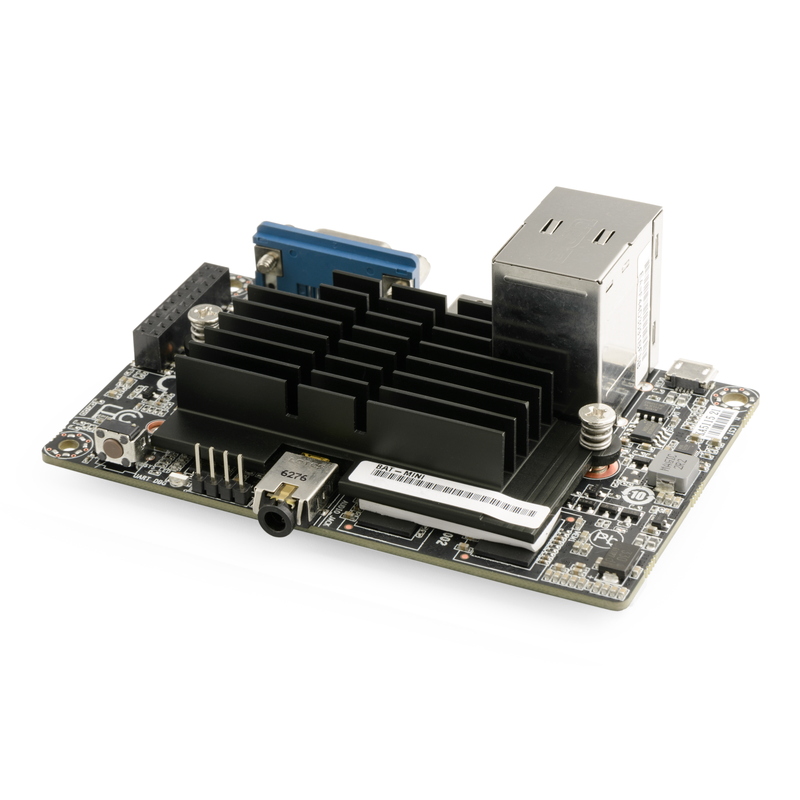

BAT-MINI 2G-32G+GPIO (2)
省電力性能に優れた高速メモリストレージ

eMMCメモリストレージを搭載しています。従来のHDDに比べアクセスが速く、HDD特有のプラッタ、磁気ヘッダなどの動作部品がなくゼロスピンドルを実現しています。


BAT-MINI 2G-32G+GPIO (3)
容量2GBの低電圧DDR3Lメモリ内蔵

2GBのDDR3Lメモリを搭載しています。定格電圧1.35Vで従来のメモリよりも消費電力が低く、低発熱な省電力メモリです。


liva win8.1 (14)
ギガビットLAN、Wi-Fi 802.11a/b/g/n、Bluetooth 4.0搭載

高速通信が可能な有線接続のギガビットLAN、ワイヤレス通信が可能なWi-Fi 802.11a/b/g/n、Bluetooth 4.0を搭載しています。


高速データ通信に対応したUSB 3.0ポート搭載

USBデバイスの接続用にUSB 3.0ポート、USB 2.0ポートを1つずつ備えています。USB 3.0はUSB 2.0の約10倍となる最大転送速度5Gb/sを発揮して、大容量データ通信がより短時間で実現します。


合計3万台以上の採用実績

LIVA BAT-MINIはこれまでに動画視聴端末、区役所の処理端末、監視カメラユニット、歌詞を表示するスピーカなど様々な用途に使われてきました。市販のパソコンも含め、合計3万台以上の採用実績があります。


市販モデルとしてBAT-MINIを採用した超小型PC「LIVA」をラインアップ

市販モデルとしてBAT-MINIを搭載した超小型デスクトップPC「LIVA」をラインアップ。最新のOS、Windows 10を標準搭載しています。
※市販モデルにGPIOポートはございません。

BAT-MINI市販モデル LIVA(Windows10搭載)の製品情報はこちら



LIVA BAT-MINI スペック
製品名 LIVA BAT-MINI
型番 BAT-MINI 2G/32G+GPIO
JAN 4529327926122
プロセッサ プロセッサ Intel® Celeron® Processor N2807
コア数/スレッド数 2/2
ベース動作周波数 1.58 GHz
バースト周波数 2.16 GHz
キャッシュ 1MB
グラフィックス Intel® HD Graphics
メモリ 規格 DDR3L
容量 2GB
動作周波数 1333MHz
ストレージ 規格 eMMC
容量 32GB
映像出力 出力端子 1×HDMI
1×D-sub
最大解像度 HDMI:1920×1080 @60Hz
D-sub:2056×1536 @60Hz
有線LAN Realtek RTL8111GS Gigabit LAN
(10BASE-T/100BASE-TX/1000BASE-T)
無線LAN Wi-Fi 802.11a/b/g/n
Bluetooth Bluetooth 4.0
オーディオ Realtek ALC282 2ch

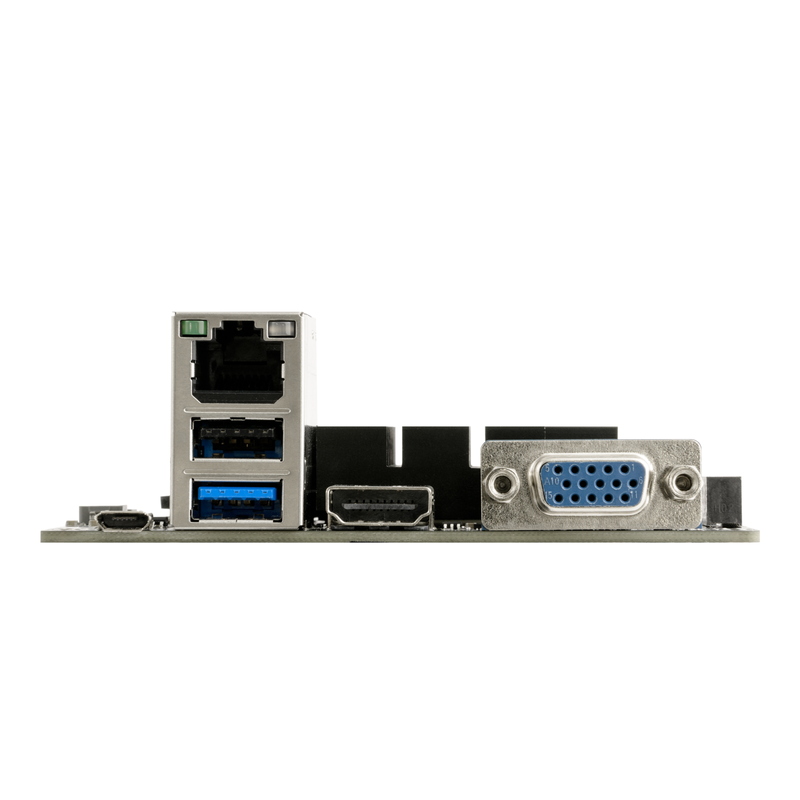

インターフェース 1×HDMI
1×D-sub
1×ギガビットLANポート
1×USB 3.0
1×USB 2.0
1×音声出力とマイクインの
3.5mmコンボジャック
1×給電用microUSBポート
1xGPIOポート ※GPIOに関する技術資料はこちら
冷却方式 ファンレスヒートシンク
対応温湿度 動作時温度 /
動作時湿度
0~40℃ / 20%-80% R.H.
非動作時温度 /
非動作時湿度
-20~60℃ / not over 90%R.H
ACアダプタ 入力:AC100-240V
出力:DC5V/3A
消費電力 最大消費電力 約15W
待機時消費電力 約4W
保証 1年間
付属品 1×ACアダプタ
1×ACプラグ形状変換コネクタ
2×アンテナ
1×ユーザーガイド(英語)
1×クイックガイド(日本語簡易版)※クイックガイドは「LIVA-C0-2G-32G-W10」のものとなります。またクイックガイドに記載されている付属品と、実際の付属品は異なります。
※ドライバDVDは付属しません。Windows 10/8.1用のドライバはこちらよりOSを選択してダウンロードを行ってください。LIVAのドライバが使用できます。尚、ドライバダウンロードページにあるBIOSはBAT-MINI用ではありませんので使用しないようお願い致します。
製品サイズ 約101mm×74mm×37mm (入出力端子の突起を含む)
製品重量 約110g
パッケージサイズ 約153mm×137mm×68mm
※パッケージは簡易包装(茶箱)となります
パッケージ重量 約406g
販売情報 【 リンクスインターナショナル直販サイト限定販売 】
・リンクスダイレクト 楽天市場店
・リンクスダイレクト Yahoo!ショッピング店
・リンクスダイレクト Amazon店
※ 中~大ロットをご希望の事業者様はこちらよりお問合せください ※

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

発売詳細

発売日 2016年10月1日
型番 BAT-MINI 2G/32G+GPIO
希望小売価格 13,800円(税込)
