HCG EXTREME

  • 80PLUS GOLD認証取得 高効率ハイエンド電源ユニット
  • 圧倒的な変換効率を実現する独自のPhaseWave Design
  • 全てのコンデンサに日本メーカー製コンデンサを採用
  • 優れた静音性を発揮する135mm流体軸受けファン
  • 低負荷時にファン回転を停止させるHYBRID MODE
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現
  • 50°Cの過酷な環境下にも耐えるサーバグレードの品質設計
  • 優れた保護回路設計、各種安全認証取得と長期10年保証付帯
  • Antec HCG EXTREME

HCG EXTREME 製品特徴

HCG1000 EXTREME (1)
80PLUS GOLD認証取得 高効率ハイエンド電源ユニット

HCG EXTREMEは、80PLUS GOLD認証を取得した高効率ハイエンド電源ユニットです。圧倒的な変換効率を実現する独自のPhaseWave Design、全てのコンデンサに日本メーカー製コンデンサを採用、優れた静音性を発揮する135mm流体軸受けファンは、低負荷時にファン回転を停止させるHYBRID MODEに対応しています。ErP Lot 6 2013サポートで待機電力0.5W以下を実現、50°Cの過酷な環境下にも耐えるサーバグレードの品質設計と、産業グレードの安全性を確保した高水準保護回路を搭載しています。高出力、それでいて優れた変換効率で省電力かつ、低ノイズ、信頼と安全性を高次元で実現、安心の長期10年保証を付帯します。


80-plus-gold
80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


antec_erp-180x180
ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。


Antec HCG EXTREME (2)

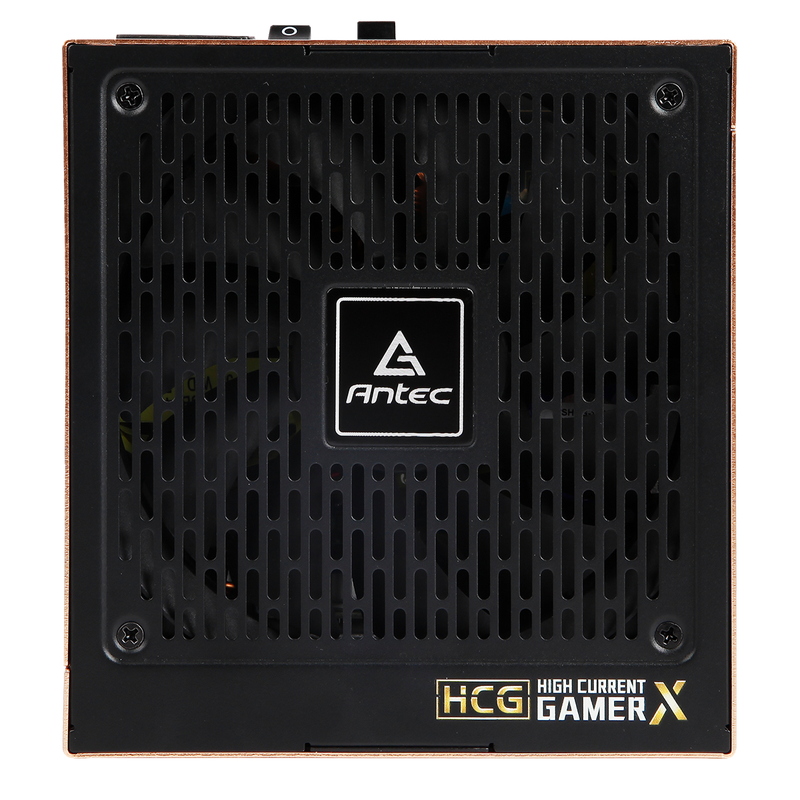

優れた静音性を発揮する135mm流体軸受けファン

大口径の135mm流体軸受けファンを搭載しています。摩擦抵抗を低減、回転時の軸ブレと振動を防止して、ファン回転時の摺動音を極限まで抑制します。抜群の低ノイズで最適なエアフローを供給します。


Antec HCG EXTREME (9)

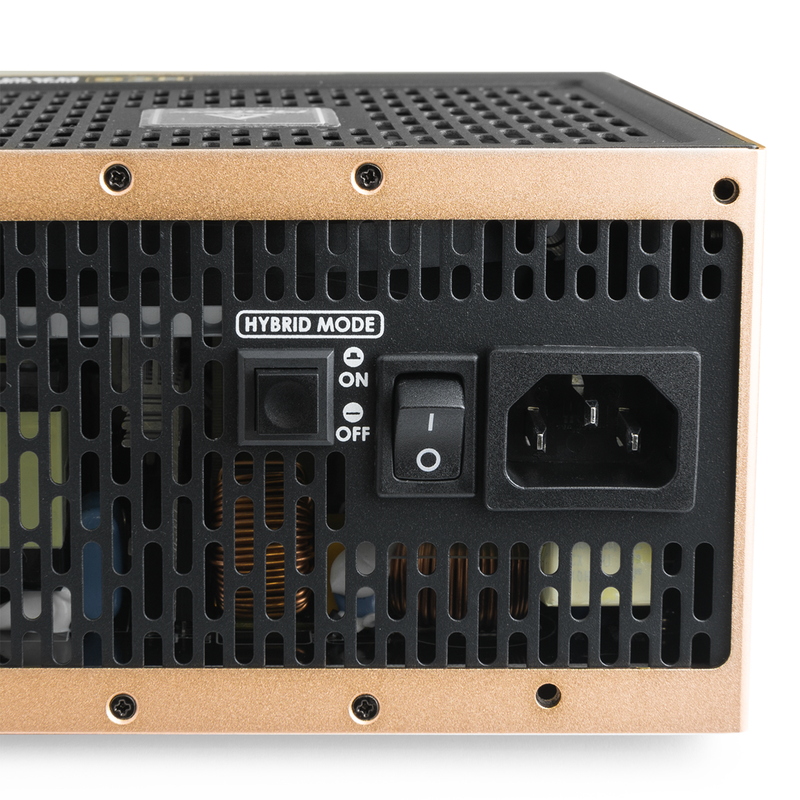

低負荷時にファン回転を停止させるHYBRID MODE

低負荷時にファンの回転を停止させるHYBRID MODEを搭載しています。電源ユニット背面のスイッチにより、HYBRID MODEと通常の自動回転数制御の切り替えが可能です。


Antec HCG EXTREME (6)

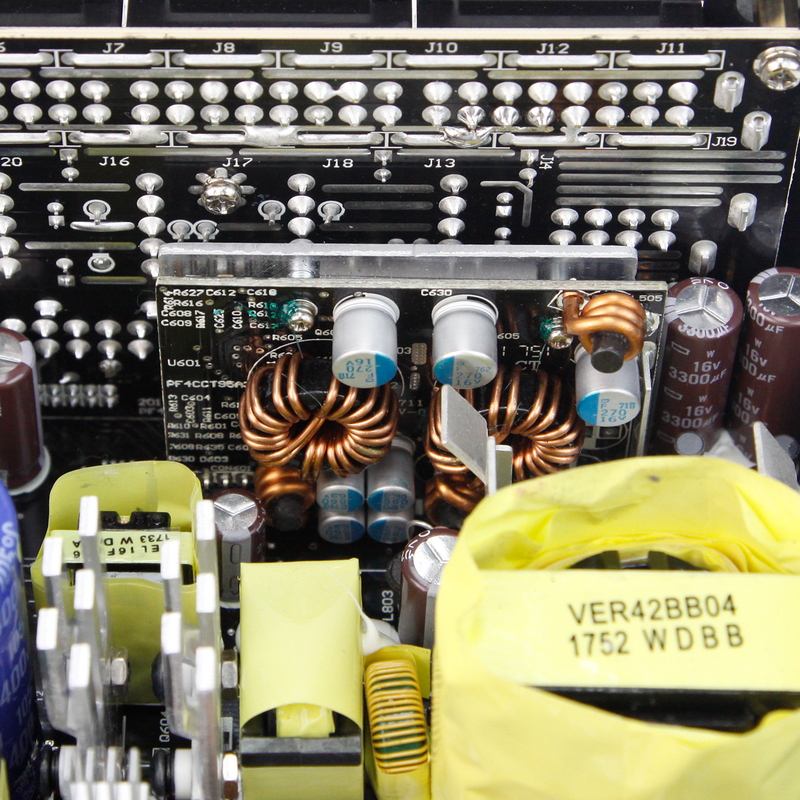

圧倒的な変換効率を実現する独自のPhaseWave Design

Antec独自のPhaseWave Designを採用しています。ノイズの発生や伝達ロスを抑制するワイヤーレス基板、高周波ノイズとスイッチング損失を抑制したフルブリッジLLC回路、優れた変換効率を実現するDC-DCコンバータを搭載しています。高効率で低発熱な回路は高負荷時でも安定した出力を実現します。




Antec HCG EXTREME (5)

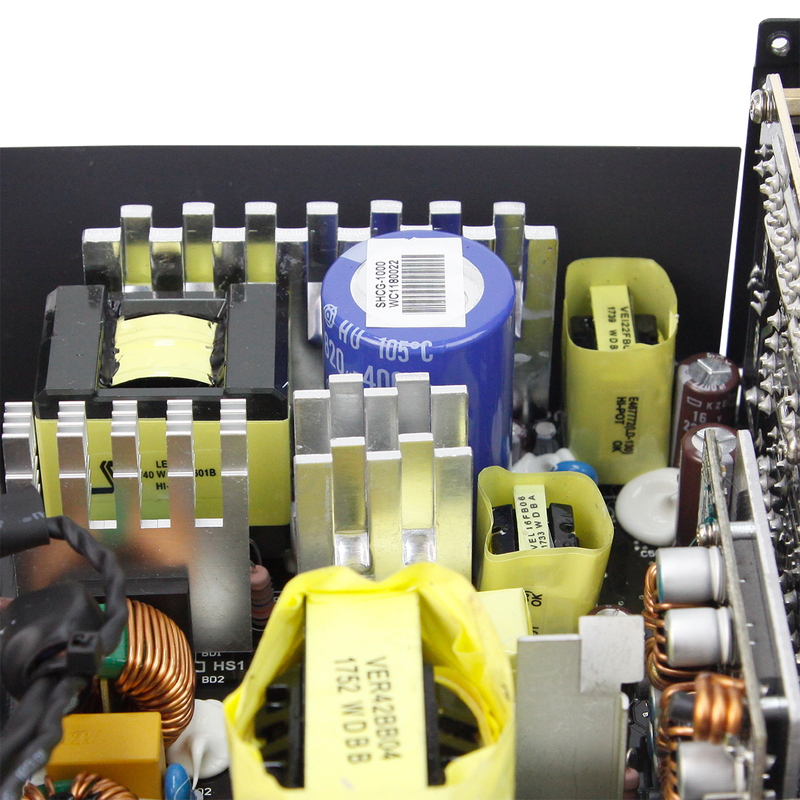

全てのコンデンサに日本メーカー製コンデンサを採用

全ての電解コンデンサに日本メーカー製の高品質コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。


HCG_GOLD_PowerCash
良質な電力供給を実現するPower Cashコンデンサ搭載

ATX 24(20+4)ピンケーブル、EPS/ATX12V 8(4+4)ピンケーブル、PCIe 8(6+2)ピンケーブルには、Power Cashコンデンサを搭載しています。電圧変動やノイズを抑制、入力側の周波数やスイッチングにより影響される微量の電圧変動を除去、良質な電力を供給することで各パーツの性能を引き出します。




Antec HCG EXTREME (3)

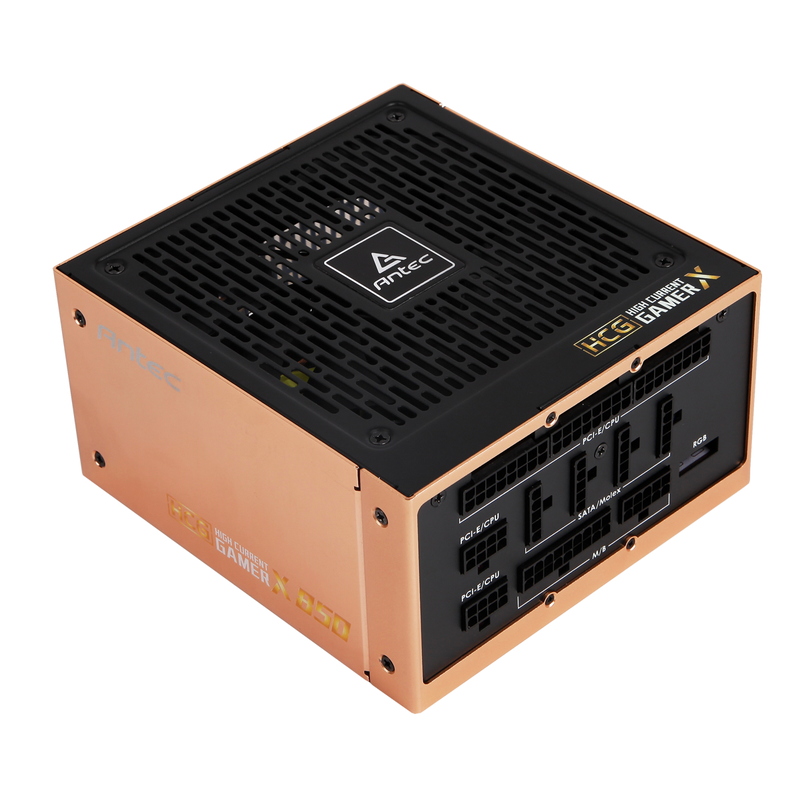

ケーブルマネジメントに優れたフルモジュラー仕様

ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。




Antec HCG EXTREME (4)

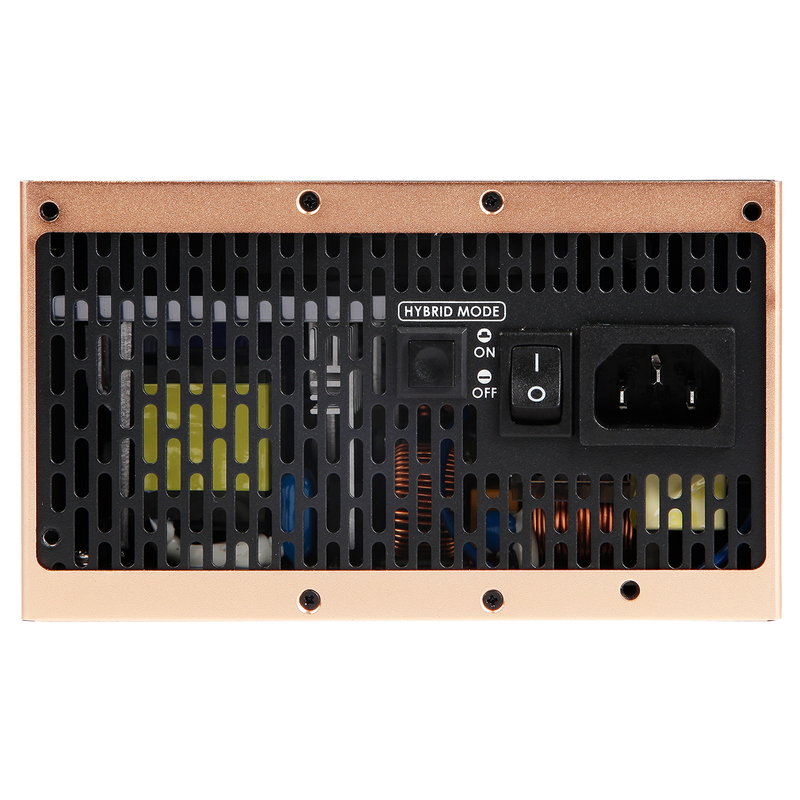

アクティブPFC&ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力(100-240VAC)機能により、切り替えスイッチを操作する手間が解消されています。


antec new logo
Antec Quality 10年間保証

Antecは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は10年間です。

HCG EXTREME スペック
型番 HCG1000 EXTREME HCG850 EXTREME
JAN 0761345115582 0761345115520
出力 1000W 850W
搭載ファン 自動回転制御対応135mm流体軸受けファン
保護回路 過電流保護回路(OCP)、過電圧保護回路(OVP)、低電圧保護回路(UVP)、
無負荷定格速度運転(NLO)、短絡回路保護(SCP)、過電力保護回路(OPP)、
過熱保護(OTP)、サージ突入電流保護(SIP)
PFC アクティブPFC
80PLUS GOLD
保証 10年間
付属品 1×取扱説明書
1×ACコード
本体サイズ W150mm×D160mm×H86mm
本体重量 約1.66kg 約1.6kg
パッケージサイズ W335mm×D135mm×H200mm
パッケージ重量 約3.4kg 約3.3kg

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

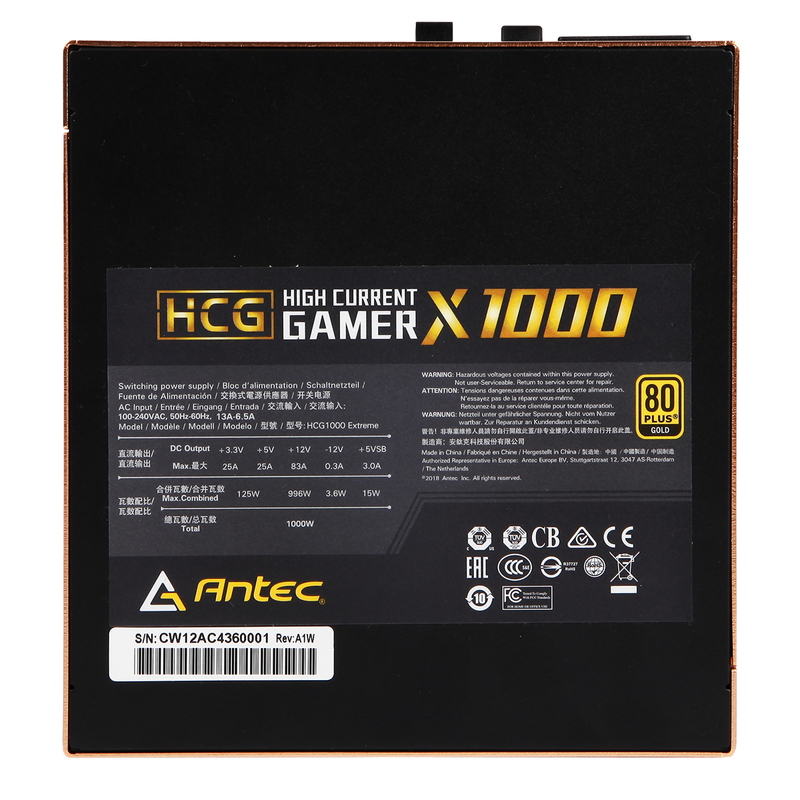

HCG1000 EXTREME 出力
型番 HCG1000 EXTREME
入力電圧 100-240VAC
入力周波数帯 50Hz-60Hz
入力電流 13A-6.5A
DC出力 +3.3V +5V +12V -12V +5Vsb
25A 25A 83A 0.3A 3A
125W 996W 3.6W 15W
定格出力 1000W

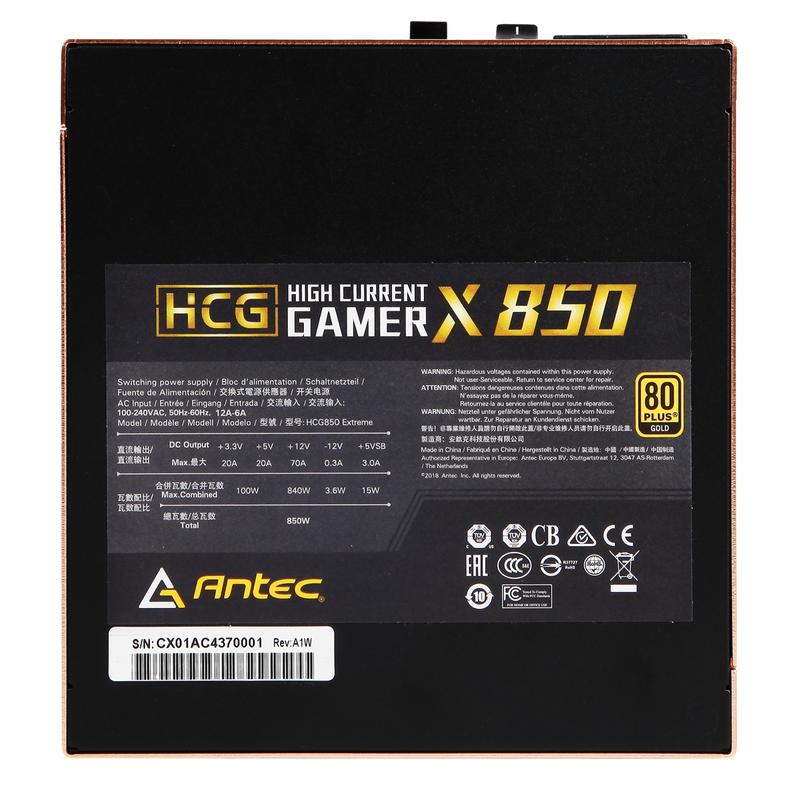

HCG850 EXTREME 出力
型番 HCG850 EXTREME
入力電圧 100-240VAC
入力周波数帯 50Hz-60Hz
入力電流 12A-6A
DC出力 +3.3V +5V +12V -12V +5Vsb
20A 20A 70A 0.3A 3A
100W 840W 3.6W 15W
定格出力 850W



HCG EXTREME 電源コネクタ数
型番 HCG1000 EXTREME HCG850 EXTREME
メイン24ピン電源コネクタ 1 1
CPU補助4+4ピン電源コネクタ 2 2
6+2ピンPCI-E電源コネクタ 8 6
SATA電源コネクタ 12 10
ペリフェラル電源コネクタ 6 6
FDD電源コネクタ 1 1



HCG EXTREME モジュラーケーブル数
  HCG1000 EXTREME HCG850 EXTREME
メイン24ピン電源モジュラーケーブル約550mm 1 1
8ピンCPU補助電源モジュラーケーブル約650mm
(1本に1つのCPU補助8ピン電源コネクタ)
2 2
6+2ピンPCI-E電源ケーブル約650mm (1本に2つの6+2ピンPCI-E電源コネクタ) 2
6+2ピンPCI-E電源ケーブル約550mm (1本に1つの6+2ピンPCI-E電源コネクタ) 4 6
SATA電源ケーブル約900mm (1本に4つのSATA電源コネクタと2つのペリフェラル電源コネクタ) 1
SATA電源ケーブル約700mm (1本に4つのSATA電源コネクタ) 2 2
SATA電源ケーブル約700mm (1本に2つのSATA電源コネクタと2つのペリフェラル電源コネクタ) 1
ペリフェラル電源ケーブル約800mm (1本に4つのペリフェラル電源コネクタ) 1 1
ペリフェラル電源→FDD電源変換ケーブル約100mm 1 1
