CORSAIR / 電源ユニット / ゴールド

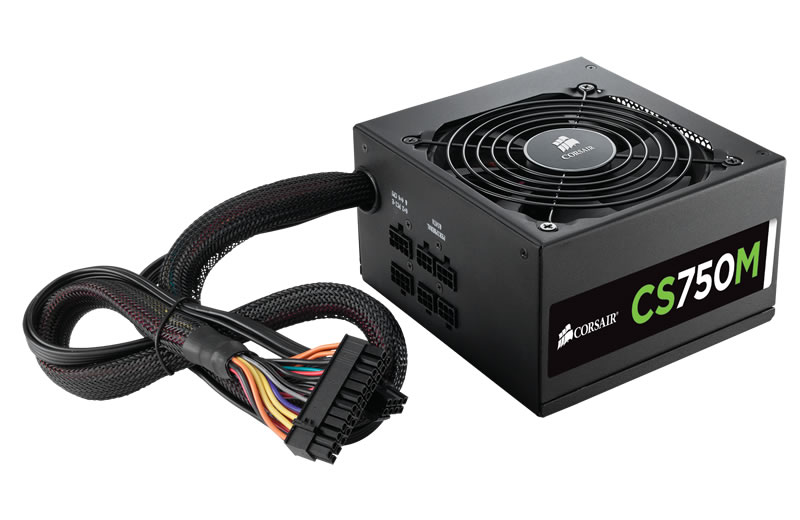

CS750M (2)
  • 80PLUS GOLD認証取得 1系統 750Wコンパクト電源ユニット
  • Intel 第4世代Core processor対応
  • 奥行140mmのショートサイズ設計を採用
  • 必要な分だけ接続できるフラットセミモジュラーケーブル
  • 自動回転数制御に対応した120mm静音ファン
  • ErP Lot 6サポートで待機電力1W以下を実現
  • CORSAIR CS Series CS750M

CS750M 製品特徴

CS750M (2)

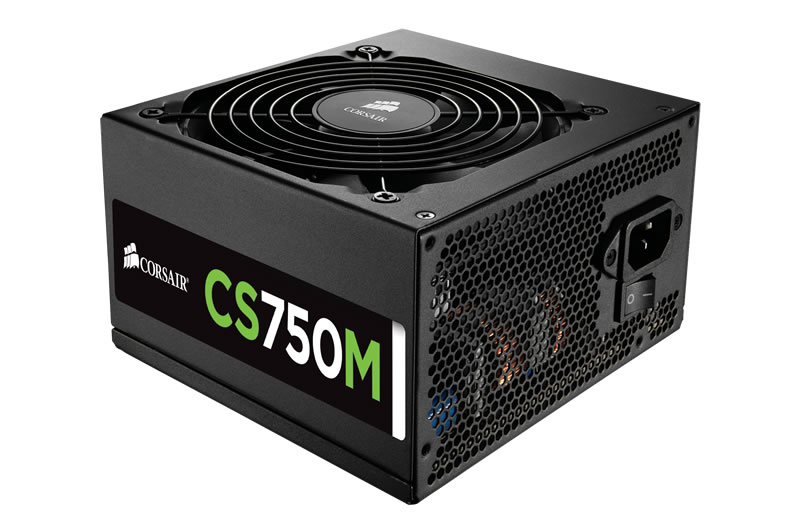

80PLUS GOLD認証取得 1系統 750Wのコンパクト電源ユニット

CS750Mは、ATX12V Ver2.4及びEPS12V 2.92に準拠、80PLUS GOLD認証を取得したコンパクトな電源ユニットです。Intel 第4世代Core processor対応、容量750W、+12V 1系統62A出力、Micro-ATXケースや限られたスペースへの組み込みが可能な、奥行き140mmのコンパクト設計を採用、柔らかく取り回しがしやすいフラットモジュラーケーブル、自動回転数制御に対応した120mm静音ファン搭載、欧州連合指令ErP Lot 6により待機電力1W以下を実現、各種保護回路設計、安全認証を取得、優れた静音性と省電力性を発揮します。


80-plus-gold_1
80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


4th-gen-core-processor
Intel 第4世代Core processor対応

Intel 第4世代Core processor「Haswell」では、C-stateで拡張された省電力マネジメントが要求されています。CORSAIR CS Seriesは「Haswell」に対応します。


CS750M (4)

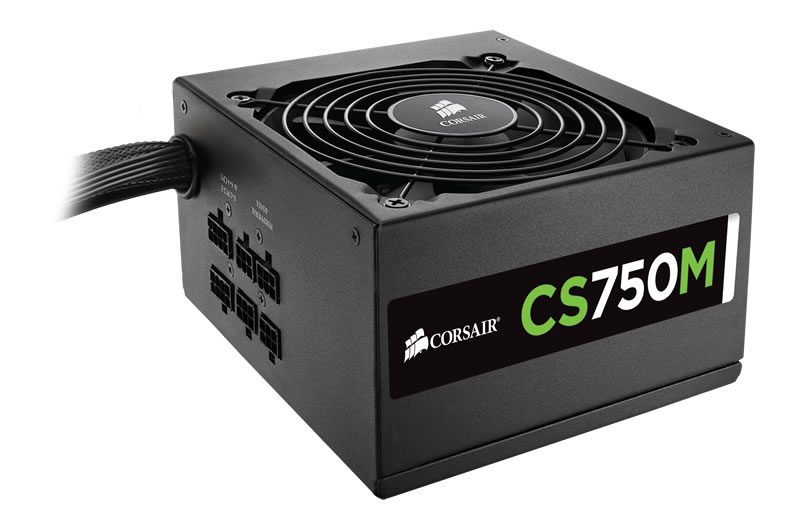

奥行140mmのコンパクト設計を採用

奥行140mmのコンパクト設計を採用しています。Micro-ATXケースなど、限られたスペースにも無理なく簡単に組み込むことが可能です。

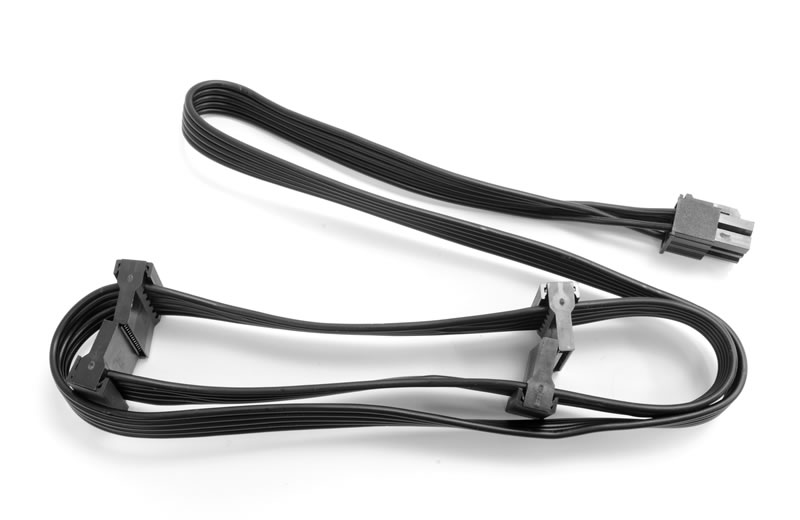

フラットタイプのセミモジュラーケーブルを採用

フラットタイプのセミモジュラーケーブルを採用しています。スリーブ加工のされた従来のケーブルに比べ柔らかく、ケース内の限られたスペースにも簡単に取回すことが可能です。


CS750M (23)

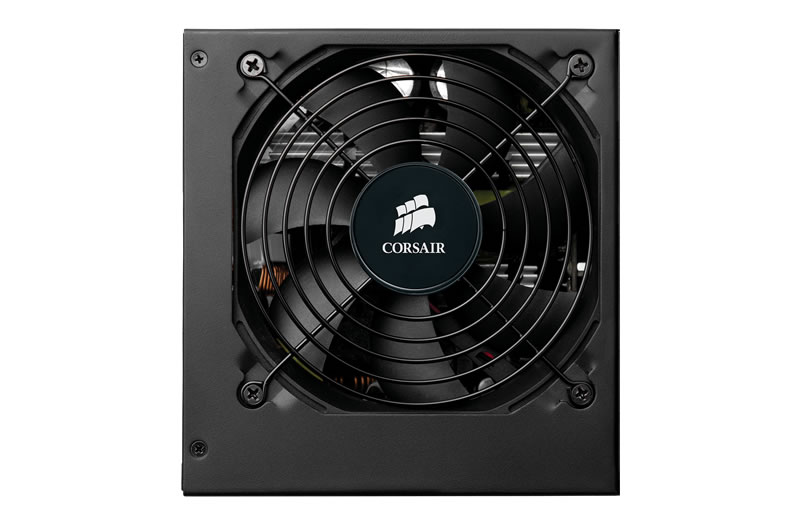

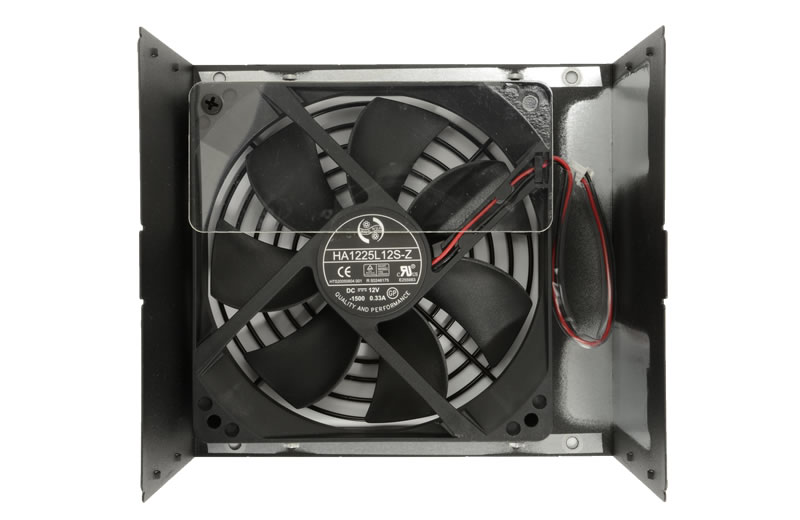

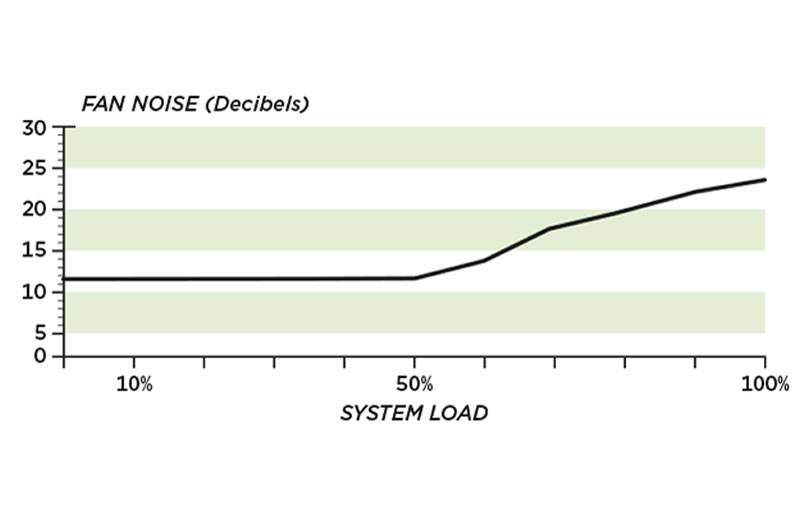

自動回転数制御対応の120mm静音ファン

自動回転数制御に対応した120mm静音ファンを搭載しています。低負荷時は回転数を絞ることで静音性を確保、電源内部の温度に合わせて最適なエアフローを供給します。


CS750M (15)

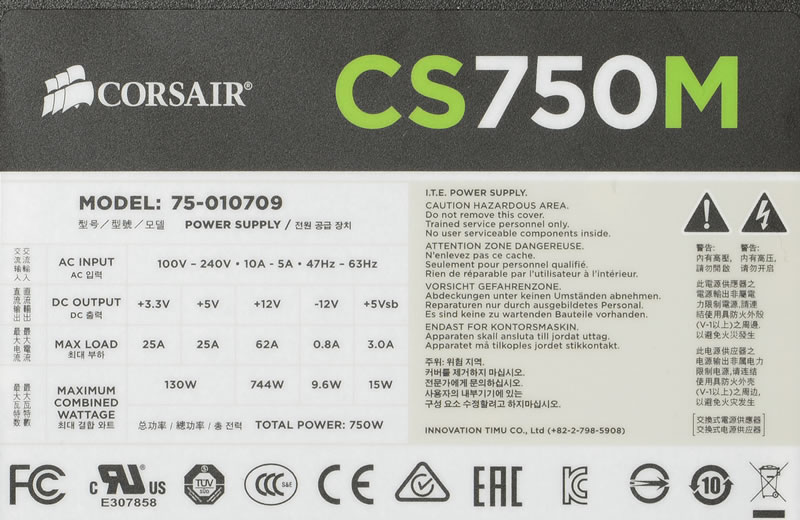

1系統62A 750Wの安定した出力

最大出力750W、1系統の12V 62Aの出力で、安定したシステムの動作環境を提供します。最大で4個のPCI-E電源、8個のSATA電源、7個のペリフェラル電源を利用できます。


ErP Lot 6に準拠して待機電力1W以下を実現

ErP Lot6をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。5Vsbの待機電力1W以下を実現しています。


CS750M (22)

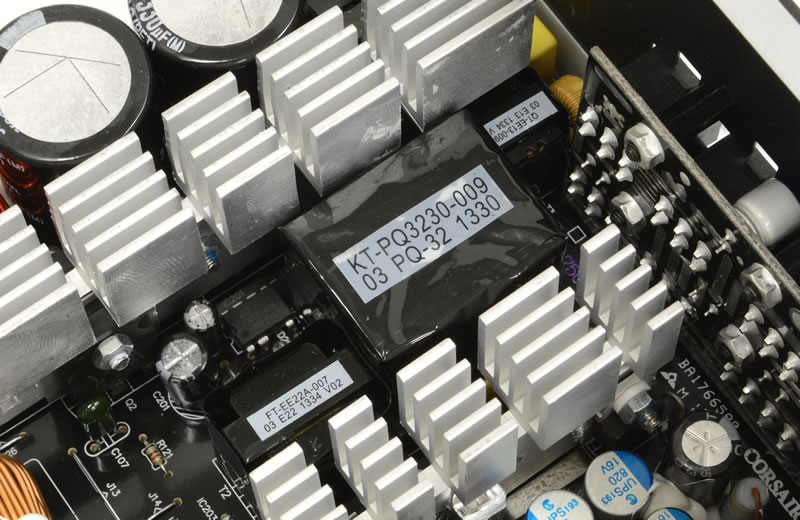

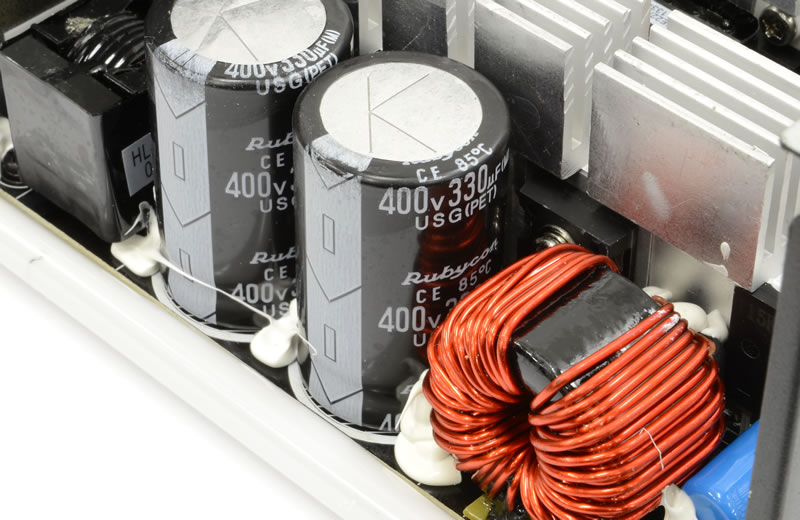

安定した出力を供給するメイントランス

各電源容量の出力をサポートするメイントランスを搭載しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。


CS750M (17)

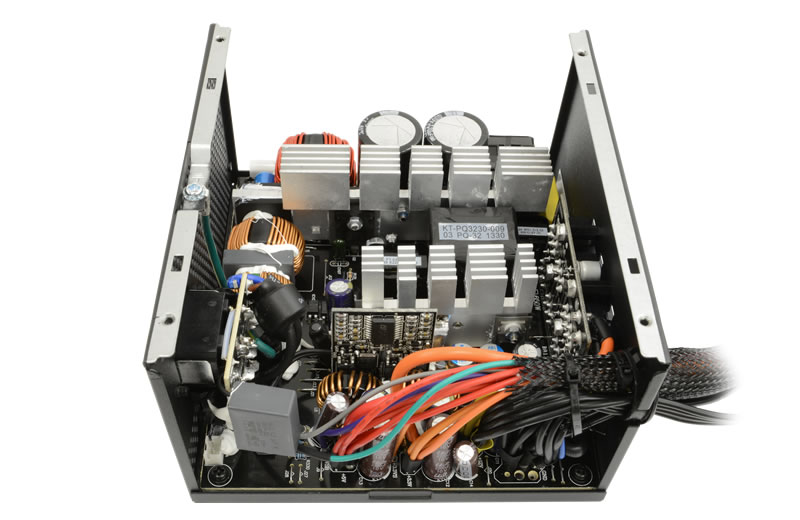

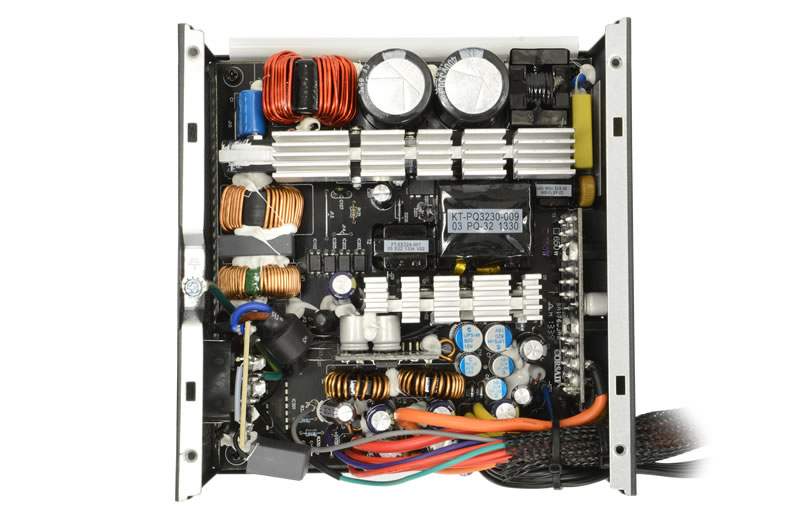

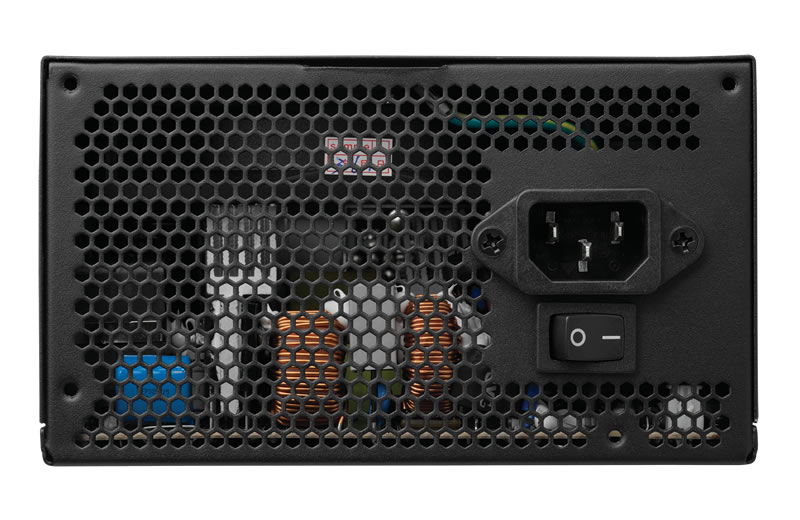

アクティブPFC&ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力(100-240VAC)機能により、切り替えスイッチを操作する手間が解消されています。


CS750M (18)
高レベルの安全を実現した各種保護回路

過電圧保護(OVP)、低電圧保護(UVP)、過電流保護(OCP)、ショート回路保護(SCP)、過負荷保護(OPP)、過温度保護(OTP)による保護回路を搭載、安全性認証FCC、ICES、UL、CUL、TUV、CCC、CE、RCM、CB、EAC、KC、BSMI、ROHS、WEEEを取得して最高レベルの安全を実現しています。


安心の3年間保証

CORSAIRは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は3年間です。



CS750M スペック
型番 CP-9020078-JP
出力 750W
規格 ATX12V Ver2.4及びEPS12V 2.92準拠
搭載ファン 自動回転数制御対応120mmファン
保護回路 過電圧保護(OVP)、低電圧保護(UVP)、過電流保護(OCP)
ショート回路保護(SCP)、過負荷保護(OPP)、過温度保護(OTP)
安全性許認可 FCC、ICES、UL、CUL、TUV、CCC、CE
RCM、CB、EAC、KC、BSMI、ROHS、WEEE
製品サイズ W150mm×H86mm×D140mm
重量 約1.7kg
PFC アクティブPFC
80PLUS GOLD
保証 3年間

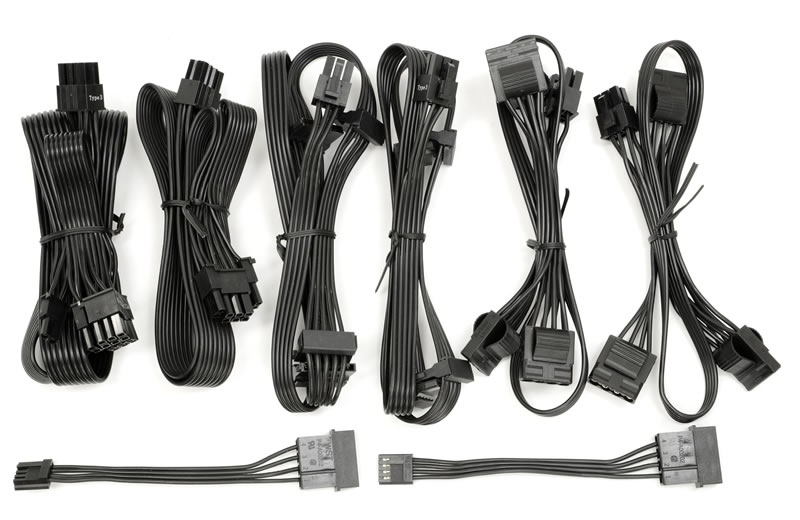

付属品 CS750M (16)
※付属品は予告なく変更される可能性があります。
パッケージサイズ W285mm×H210mm×D130mm
パッケージ重量 約2.7kg

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

CS750M 出力
入力電圧 100-240VAC
入力周波数帯 47Hz-63Hz
入力電流 10A-5A
DC出力 +3.3V +5V +12V -12V +5Vsb
25A 25A 62A 0.8A 3.0A
130W 744W 9.6W 15W
定格出力 750W



CS750M 電源コネクタ数
コネクタ種類 直結コネクタ数 プラグインコネクタ数
メイン20+4ピン電源コネクタ 1
4+4ピン12V電源コネクタ 1
6+2ピンPCI-E電源コネクタ 4
SATA電源コネクタ 8
ペリフェラル電源コネクタ 7
FDD電源コネクタ 1



CS750M モジュラーケーブル数
6+2ピンPCI-E電源モジュラーケーブル約75㎝
(1本に2つの6+2ピンPCI-E電源コネクタ)
2
SATA電源モジュラーケーブル約70㎝
(1本に4つのSATA電源コネクタ)
2
ペリフェラル電源モジュラーケーブル約75cm
(1本に4つのペリフェラル電源コネクタ)
1
ペリフェラル電源モジュラーケーブル約75cm
(1本に3つのペリフェラル電源コネクタ)
1
ペリフェラル電源→FDD電源変換ケーブル約10cm 1

発売詳細

発売日 2014年4月18日
型番 CP-9020078-JP
希望小売価格 14,270円前後(税抜)
高解像度 http://www.links.co.jp/wp-content/uploads/2014/03/CS750M.zip
メーカ製品情報 http://www.corsair.com/
