ANTEC / 電源ユニット / ゴールド

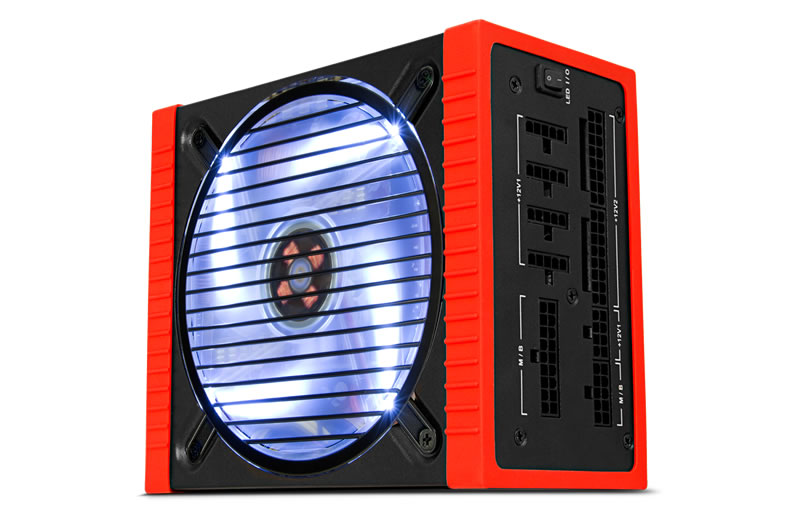

Antec EDGE (1)
  • 80PLUS GOLD認証取得 750W静音電源ユニット
  • 安全性を追求した2系統12V 40Aのマルチレーン出力
  • 先進の28ピンMBUソケットと特許を取得した16ピンソケット
  • 優れた静音性を発揮する135mm流体軸受けLEDファン
  • ファンコントロール機能、サーマルマネージャー搭載
  • 信頼の日本メーカー製105℃電解コンデンサ搭載
  • 動作ノイズを低減するシリコンバンド
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現
  • 信頼と実績を証明する安心の長期5年間保証
  • Antec EDGE SERIES EDG750

EDG750 製品特徴

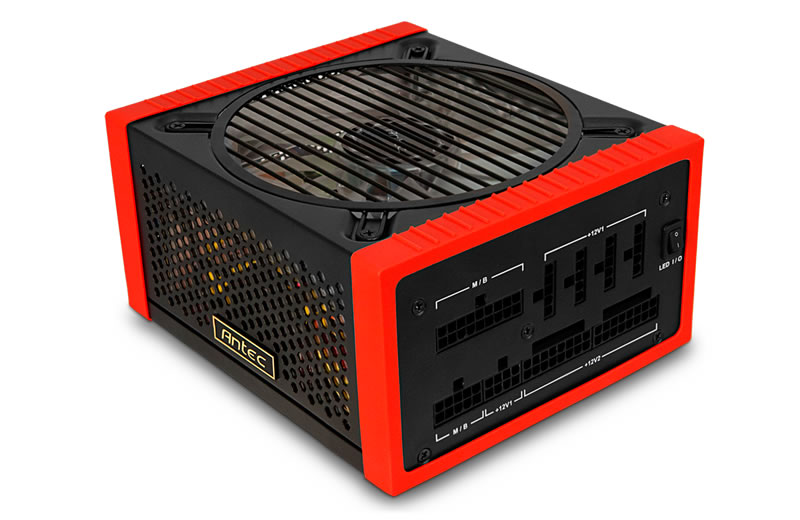

Antec EDGE (3)

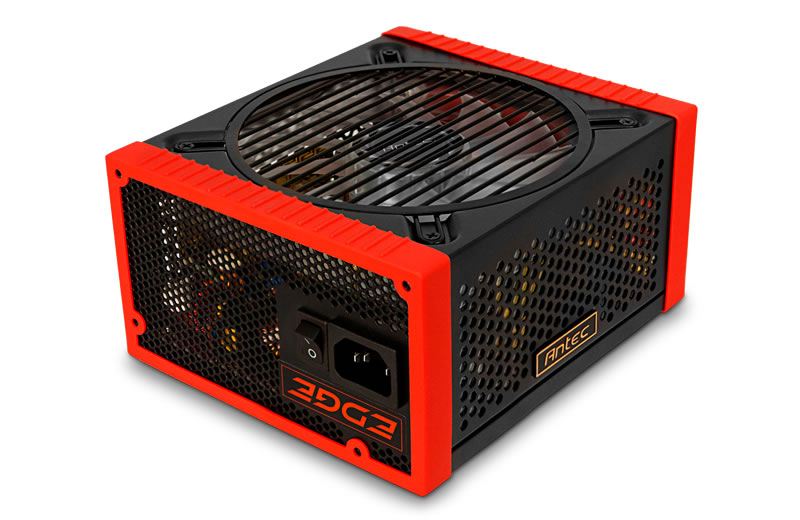

80PLUS GOLD認証取得、28ピンMBU対応の750W静音電源ユニット

EDG750は、80PLUS GOLD認証を取得、容量750W、2系統12V 40Aの電源ユニットです。先進の28ピンMBUソケット、特許を取得した16ピンソケットを搭載しています。信頼の日本メーカー製105℃電解コンデンサ搭載、135mmの流体軸受けLEDファンは、サーマルマネージャー機能により温度と負荷に応じて回転数を自動制御、制振用シリコンバンドを付属して圧倒的な静音性を発揮します。ErP Lot 6 2013サポートにより待機電力0.5W以下を実現、産業グレードの安全性を確保した高水準保護回路を搭載しています。優れた変換効率による省電力、低ノイズ性、信頼と安全性を高次元で提供します。


80plus gold
80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


Antec EDGE (6)

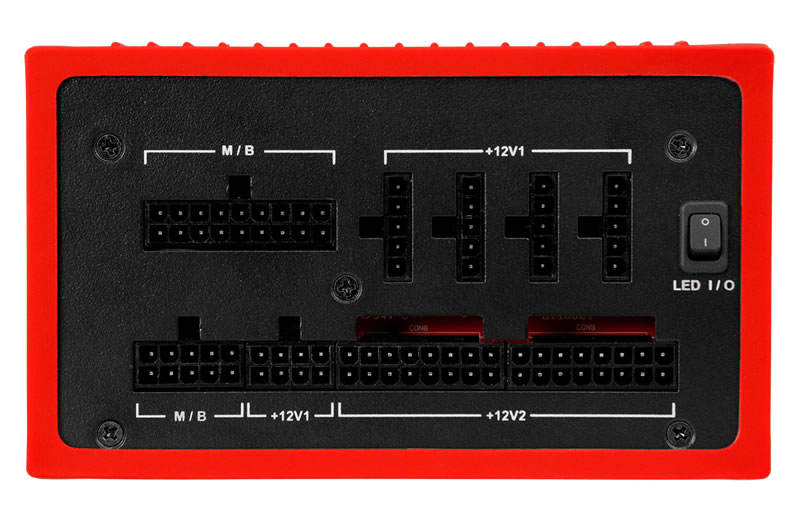

先進の28ピンMBUソケット、特許を取得した16ピンソケット搭載

先進の28(20+8)ピンMBUソケットと、特許を取得した16ピンソケットを搭載を搭載しています。28ピンMBUソケットは、将来的に拡張が予想される、28ピンATX電源コネクタ仕様のハイエンドマザーボードに対応します。16ピンソケットは従来の8ピンコネクタだけでなく、10ピン~16ピンまでの様々なコネクタに対応、将来的に規格が拡張された際にもいち早く対応が可能です。


Antec EDGE (1)
優れた静音性を発揮する135mm流体軸受けLEDファン

大口径の135mm流体軸受けLEDファンを搭載しています。摩擦抵抗を低減、回転時の軸ブレと振動を防止して、ファン回転時の摺動音を極限まで抑制します。抜群の低ノイズで最適なエアフローを供給します。また、LEDファンはON/OFFスイッチを備え、お好みでライトアップが可能です。


Antec EDGE (7)
ファンコントロール機能、サーマルマネージャー搭載

電源内部の温度と負荷に応じて回転数を自動制御するファンコントロール機能、サーマルマネージャーを搭載しています。ファン回転数を動的に変化させることで圧倒的な静音性を発揮します。


Antec EDGE (2)
制振用シリコンバンド

制振用シリコンバンドを付属しています。ケースへの共振を防ぎ、より静音性を高めることができます。シリコンバンドはブラック、レッドの2カラーを備え、システムカラーやイメージに合わせてドレスアップが可能です。


EDG750 (1)
安全性を追求した2系統マルチレーン出力

750Wの大容量に加え、2系統の40A+12V出力を備えています。ハイエンドな構成へも安定かつ強力な電力を供給できます。最大で6個のPCI-E電源、6個のペリフェラル電源、9個のSATA電源を利用できます。


Antec EDGE (8)

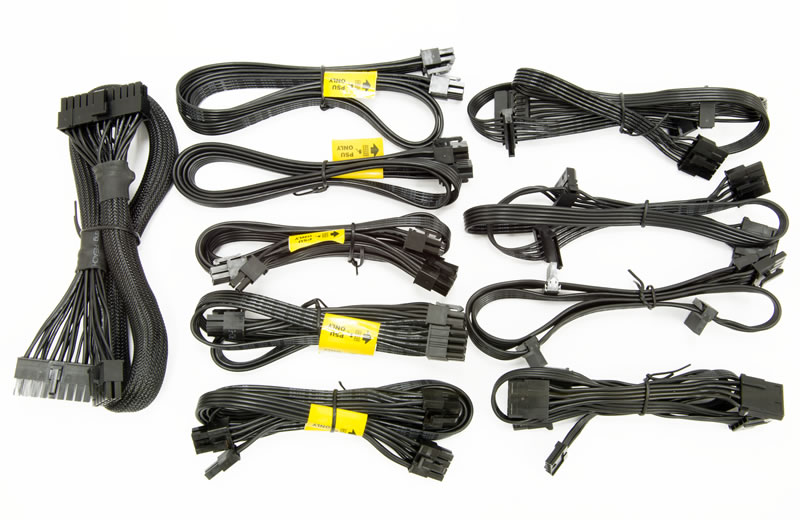

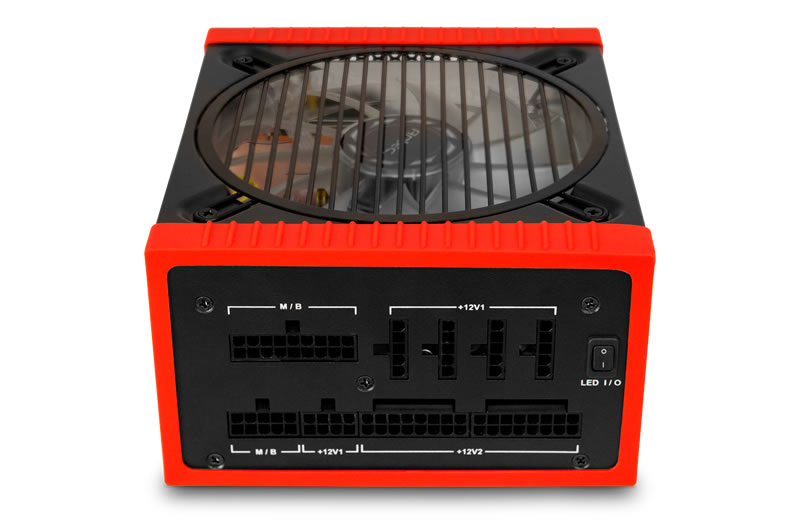

ケーブルは全て取り外し可能なフルモジュラー式を採用

ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。


EDG750 (8)

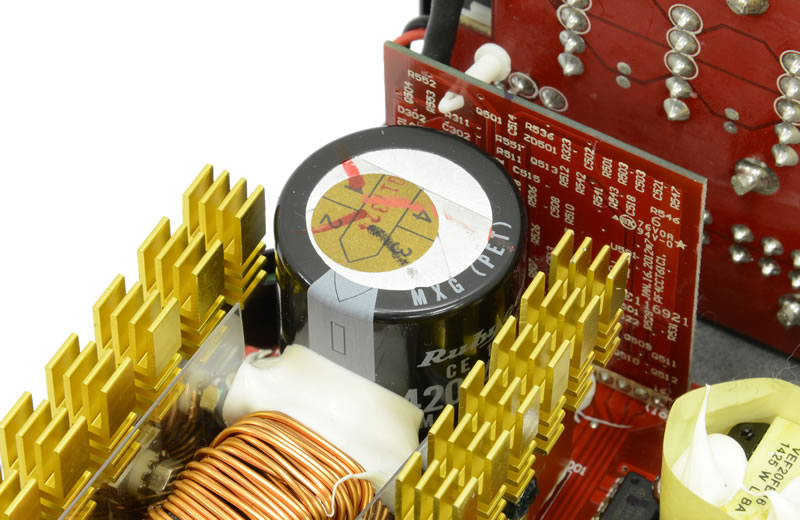

信頼の日本メーカー製105℃電解コンデンサ搭載

過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを一次側に採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。


EDG750 (5)

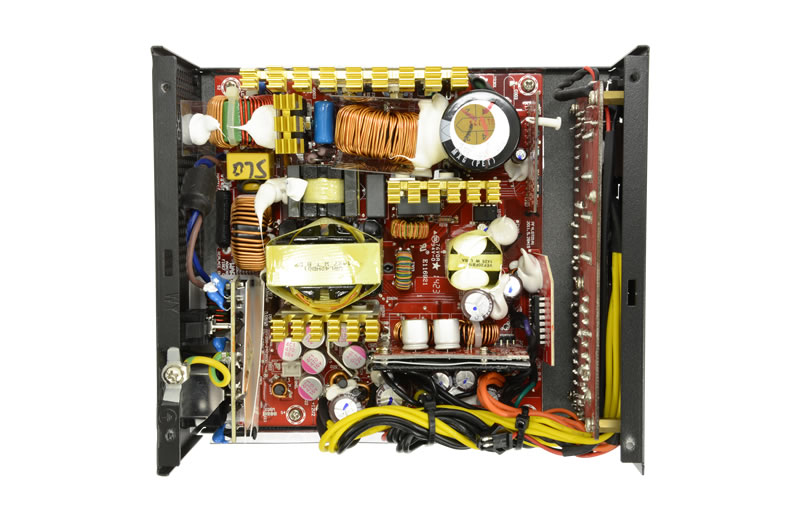

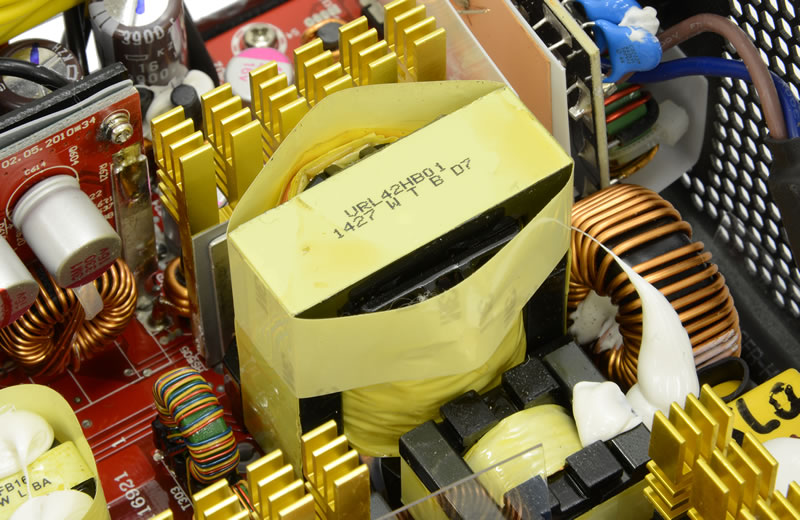

安定した出力を実現する大容量メイントランス

各電源容量の出力をサポートする大容量メイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。


EDG750 (7)

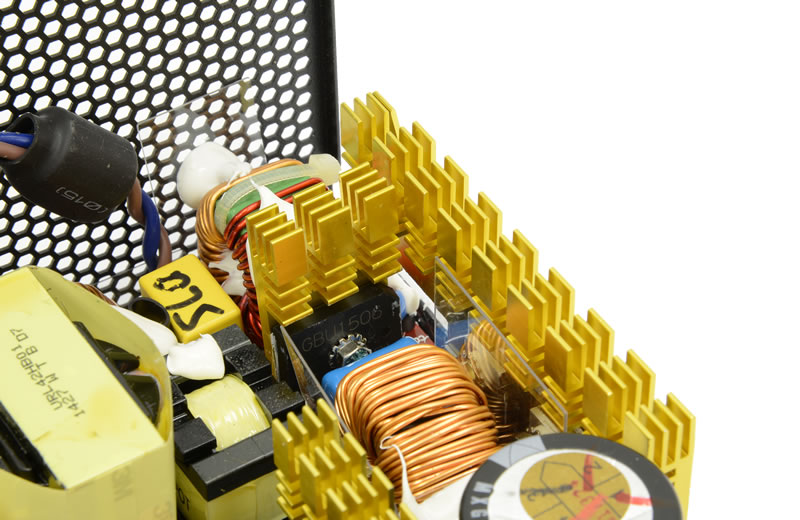

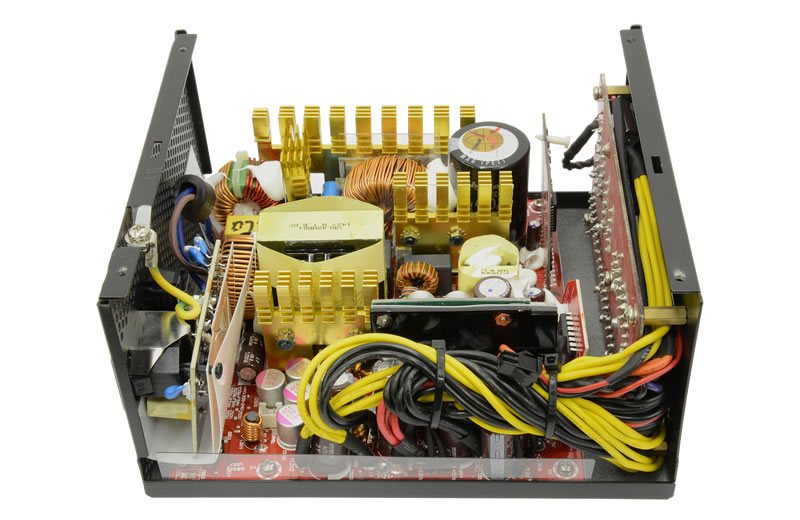

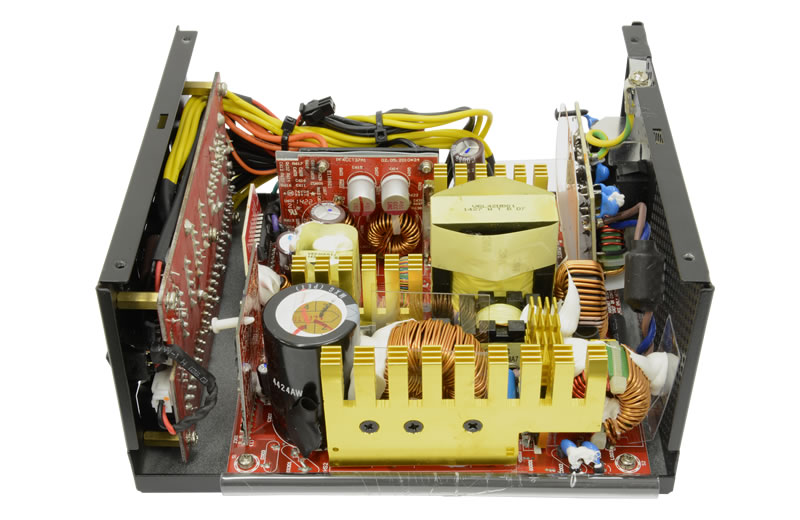

アルミ製のヒートシンク搭載

電源ユニット内部には、アルミニウム製のヒートシンクを採用しています。冷却ファンによる垂直な冷却風に対して、冷却性がもっとも高くなるようにヒートシンクを分割し、効率のよいエアフローを構築しています。


EDG750 (3)

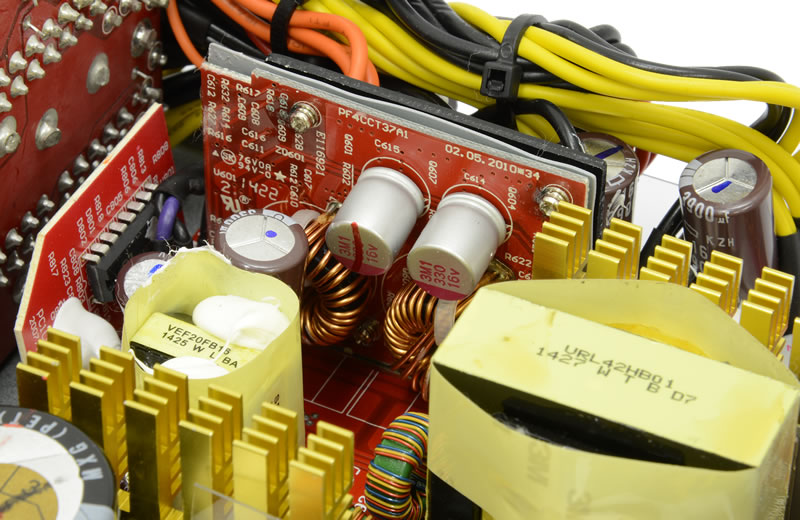

アクティブPFC&ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力(100-240VAC)機能により、切り替えスイッチを操作する手間が解消されています。


EDG750 (4)
産業グレードを実現した高水準保護回路搭載

過電流保護回路(OCP)、過電圧保護回路(OVP)、無負荷定格速度運転(NLO)、短絡回路保護(SCP)、過電力保護回路(OPP)、過熱保護(OTP)、サージ突入電流保護(SIP)による保護回路と安全認証cTUVus、CE、TÜV、CB、FCC、CCC、RCM、BSMI、Gost-R、KCCを取得して産業グレードの安全性を実現しています。


ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP(Energy-related Products)指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。


AQ5
Antec Quality 長期5年間保証

Antecは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は5年間です。





EDG750 スペック
型番 EDG750
JAN 0761345114226
出力 750W
規格 ATX12V v2.4 及び EPS12V 2.92 準拠
搭載ファン 自動回転数制御対応135mm流体軸受けLEDファン
保護回路 過電流保護回路(OCP)、過電圧保護回路(OVP)、無負荷定格速度運転(NLO)、短絡回路保護(SCP)、過電力保護回路(OPP)、過熱保護(OTP)、サージ突入電流保護(SIP)
安全認証規格/EMC cTUVus、CE、TÜV、CB、FCC、CCC、RCM、BSMI、Gost-R、KCC
製品サイズ W150mm×D170mm×H86mm
重量 約1.8kg
PFC アクティブPFC
80PLUS GOLD
保証 5年間
付属品 EDG750 (9)
1×シリコンバンド(ブラック/レッド)
1×取り付け用ネジセット
1×ACコード
※付属品は予告なく変更される可能性があります。
パッケージサイズ W308mm×D115mm×H193mm
パッケージ重量 約3.3kg

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

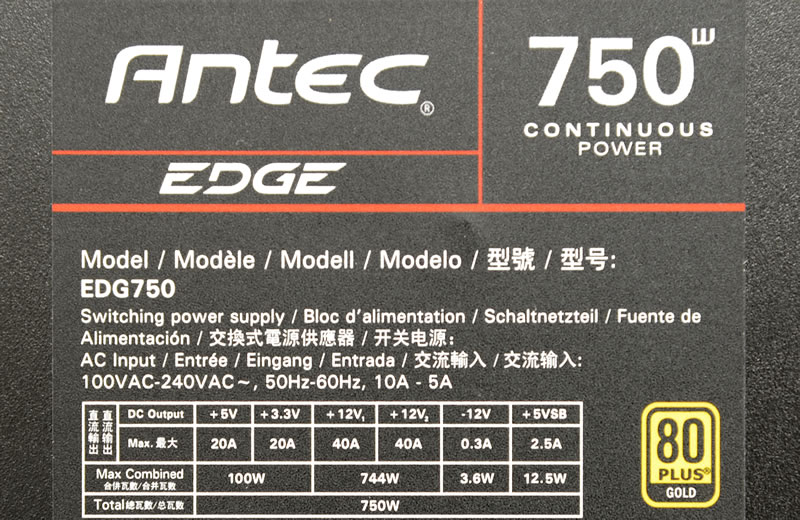

EDG750 出力
入力電圧 100-240VAC
入力周波数帯 50Hz-60Hz
入力電流 10-5A
DC出力 DC出力 定格出力
+3.3V 20A 100W 750W
+5V 20A
+12V 1 40A 744W
+12V 2 40A
-12V 0.3A 3.6W
+5Vsb 2.5A 12.5W



EDG750 電源コネクタ数
メイン20+4ピン電源コネクタ 1
CPU補助8ピン電源コネクタ 1
CPU補助4+4ピン電源コネクタ 1
6+2ピンPCI-E電源コネクタ 6
SATA電源コネクタ 9
ペリフェラル電源コネクタ 6
FDD電源コネクタ 1



EDG750 モジュラーケーブル数
メイン24ピン電源モジュラーケーブル約60cm 1
8ピンCPU補助電源モジュラーケーブル約70cm
(1本に1つのCPU補助8ピン電源コネクタ)
1
4+4ピンCPU補助電源モジュラーケーブル約70cm
(1本に1つのCPU補助4+4ピン電源コネクタ)
1
6+2ピンPCI-E電源モジュラーケーブル約60㎝
(1本に2つの6+2ピンPCI-E電源コネクタ)
3
SATA電源モジュラーケーブル約85㎝
(1本に4つのSATA電源コネクタ)
1
SATA電源モジュラーケーブル約75㎝
(1本に4つのSATA電源コネクタ)
1
ペリフェラル電源+SATA電源モジュラーケーブル約75cm
(1本に2つのペリフェラルと1つのSATA電源コネクタ)
1
ペリフェラル電源+FDD電源モジュラーケーブル約95cm
(1本に4つのペリフェラルと1つのFDD電源コネクタ)
1

発売詳細

発売日 2014年10月11日
型番 EDG750
希望小売価格 19,800円前後(税込)
