ENERMAX / 電源ユニット / プラチナ
EPM1350EWT (3)
  • 80PLUS PLATINUM認証取得1350Wハイエンド電源ユニット
  • 優れたスイッチング効率を発揮する独自のFMQ設計
  • ノイズを抑え安定した出力を実現するCopper-bridge array
  • サーバー&ワークステーション用途に最適なEPS12V ver2.92準拠
  • 信頼の日本メーカー製105℃電解コンデンサ搭載
  • 業界トップクラスを誇る8種の保護回路設計を採用
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現
  • ENERMAX Platimax EPM1350EWT

EPM1350EWT 製品特徴

最高峰80PLUS PLATINUM認証のハイエンド1350W電源

EPM1350EWTは、ATX12V Ver.2.3とEPS12V v2.92に準拠、80PLUS PLATINUM認証を取得した電源ユニットです。容量1350W、+12V 6系統を採用しています。優れたスイッチング効率を発揮する独自のFMQ設計、ノイズを抑え安定した出力を実現するCopper-bridge array、日本メーカー製105℃電解コンデンサ搭載しています。業界トップクラスを誇る8種の保護回路設計、ErP Lot 6 2013サポートして待機電力0.5W以下を実現しています。オートスピードコントロール機能を採用した、135mmボールベアリングファンを搭載、圧倒的な出力と超高効率を実現したハイエンド電源ユニットです。


80PLUS PLATINUM認証取得

80PLUS PLATINUM認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。PLATINUMは、電源の負荷率が20%のとき変換効率が90%以上、負荷率が50%のとき変換効率が92%以上、負荷率が100%のとき変換効率が89%以上の効率を持つ電源のみ取得できます。


ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。


ZERO LOAD(0W)デザインを採用

ZERO LOAD(0W)デザインを採用しています。EIST C6 State(Intel Deep Power Down)に対応、0A(アンペア)からの出力が可能になりアイドル時における消費電力を抑制、より省電力なシステム構築をサポートします。

※対応マザーボードとC6 state設定が必要です


サーバー&ワークステーション用途最適なEPS12V ver2.92準拠

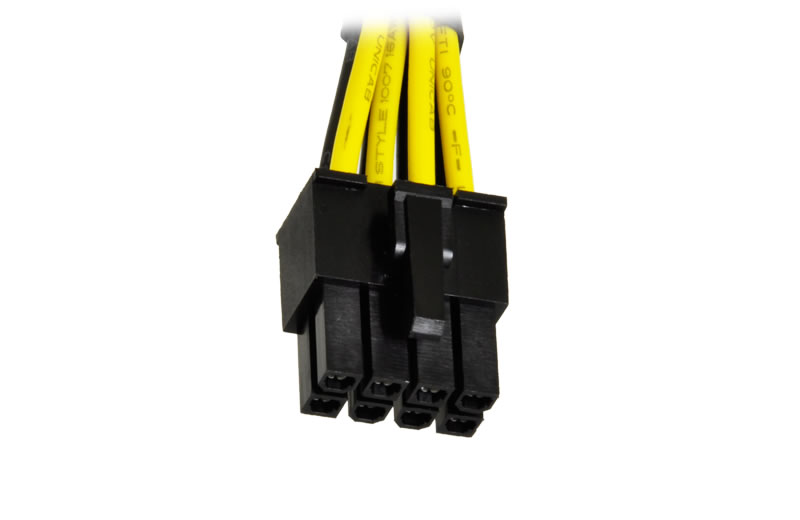

EPS12V ver2.92に準拠しています。2つのCPU補助用8ピン電源コネクタ(EPS12V)を採用、XeonやOpteronなどを搭載するサーバーやワークステーションシステムに対応しています。

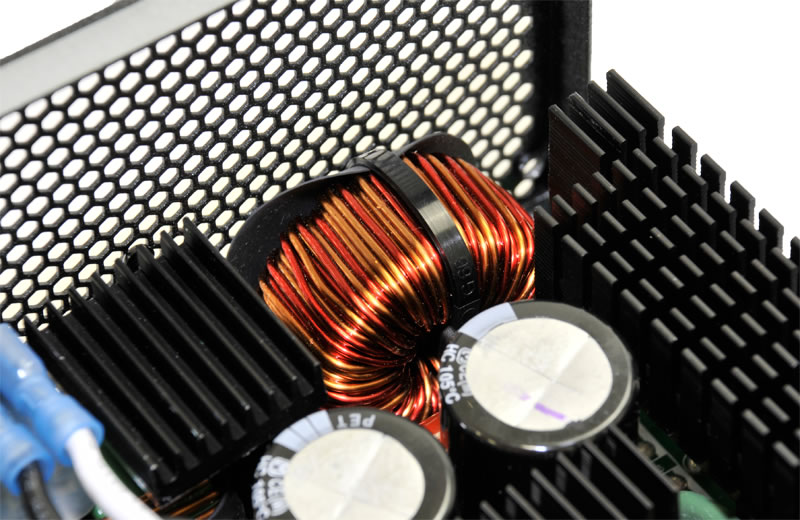

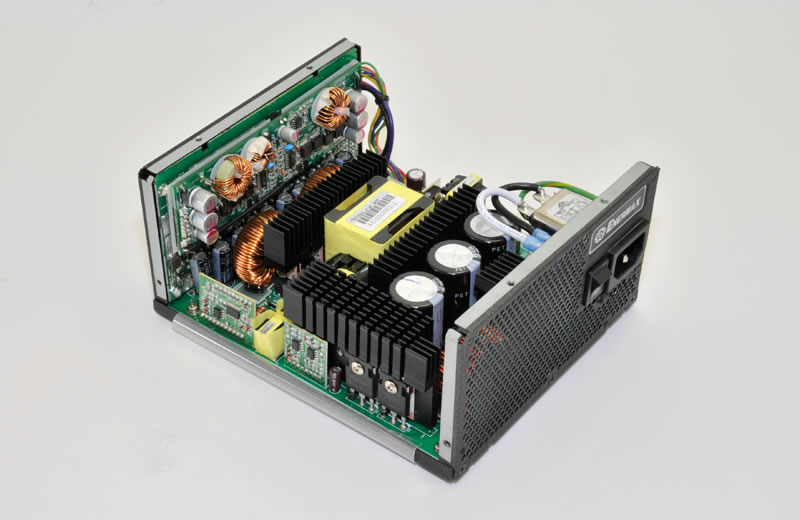

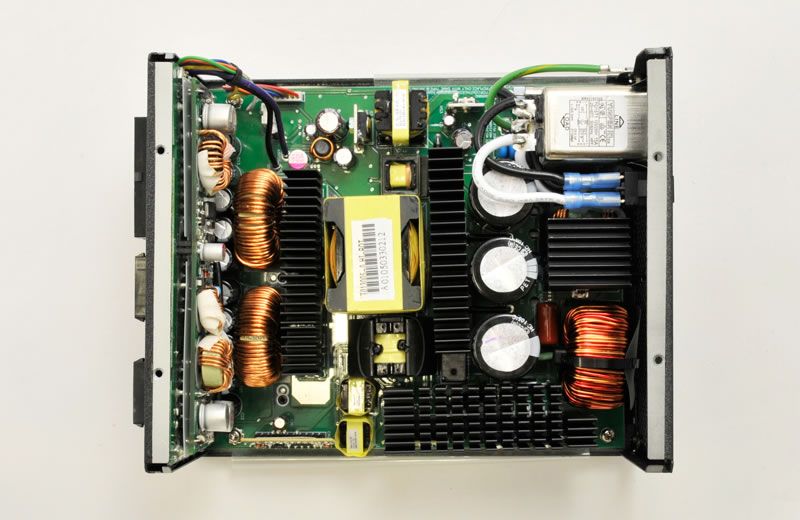

強力な高磁気密度トランス搭載

特許を取得した強力な高磁気密度トランスを搭載しています。切換稼働率を増幅させ、電力のロスを最小限に抑えます。


独自のFMQ(Full-Zone Magnetic Quadrand)設計

独自のFMQ(Full-Zone Magnetic Quadrand)設計を採用しています。トランスの磁気象限エネルギーを利用し、最大のスイッチング効率を実現します。

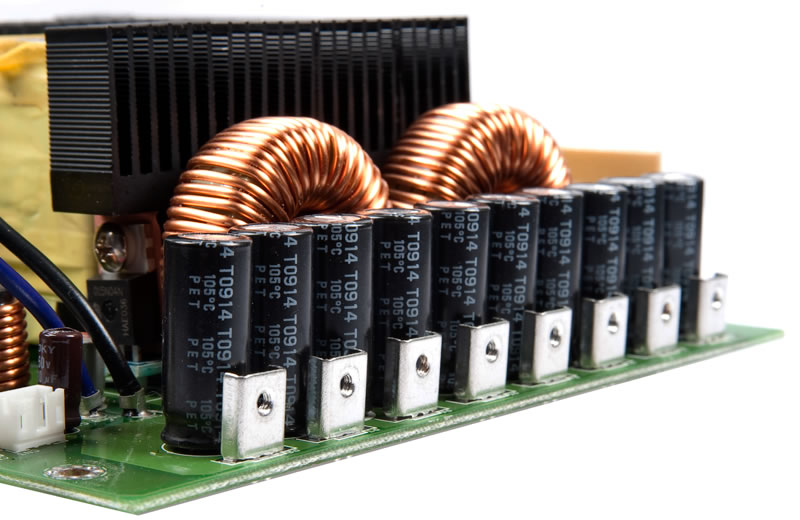

Copper-bridge array設計

Copper-bridge array設計を採用しています。ATX24ピンやPCI-E12Vなど、生成された電圧を各出力コネクタへ配電する際に発生する波形の乱れを極限まで抑え、ノイズが少なくクリーンで安定した出力を供給します。

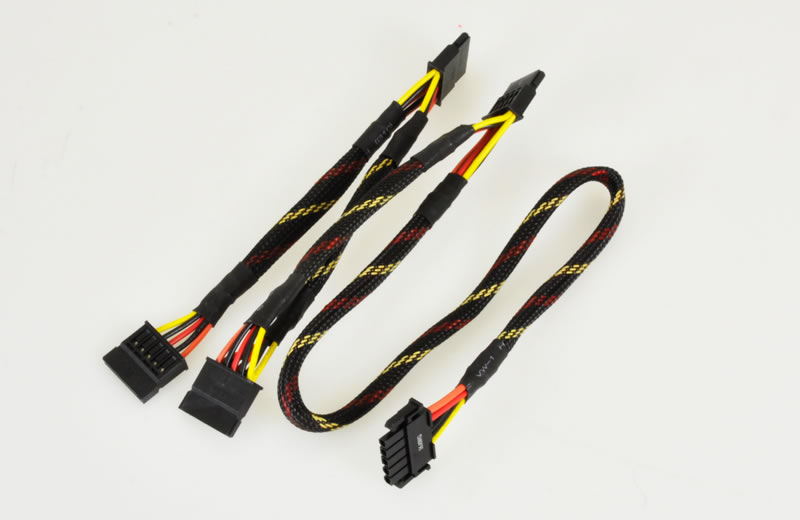

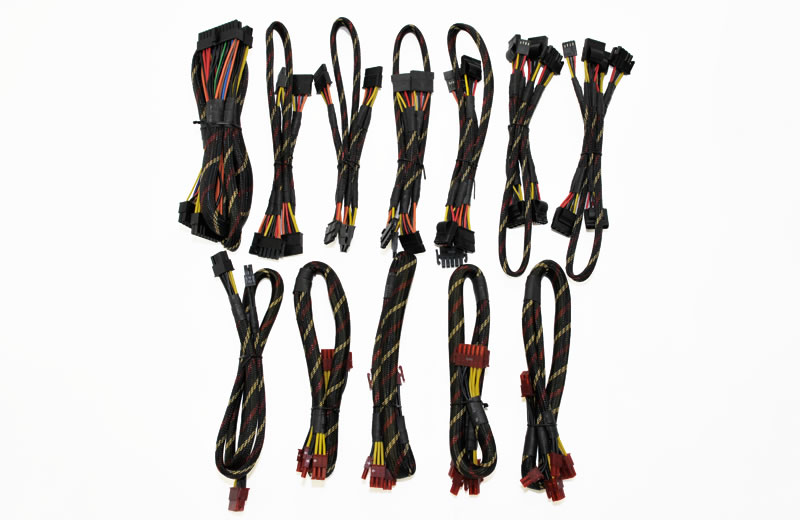

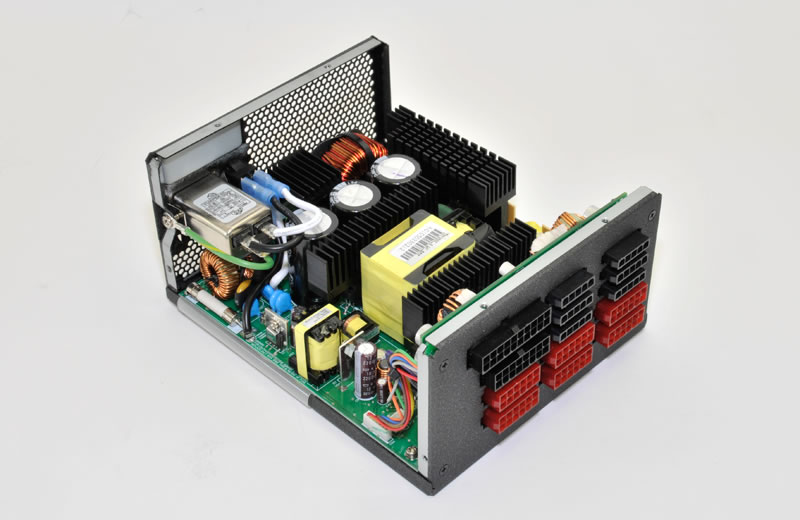

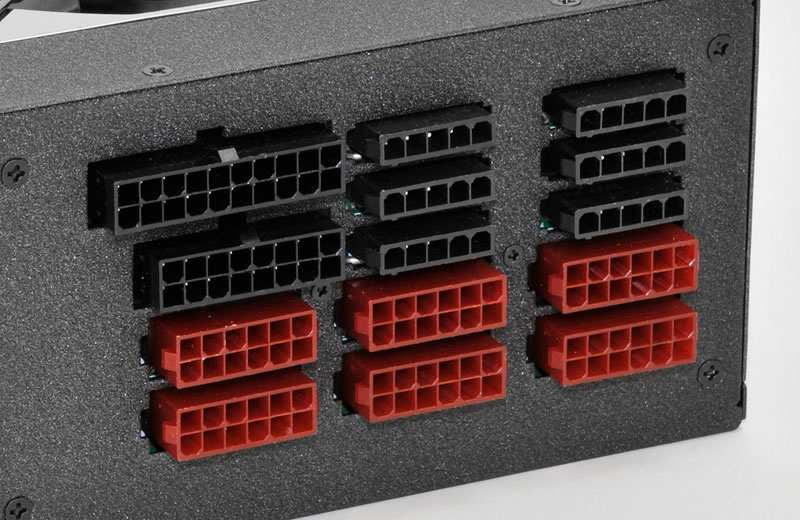

ケーブルは全て取り外し可能なフルモジュラー式

ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。

モジュラーケーブルの仕様がフラットケーブルへと変更になりました。

詳しくは下記をご覧ください。
◆ENERMAX製電源ユニットにおける仕様変更のお知らせ
http://www.enermaxjapan.com/information-What%27s%20New_Picture/Specification-change_Power-supply_info.pdf

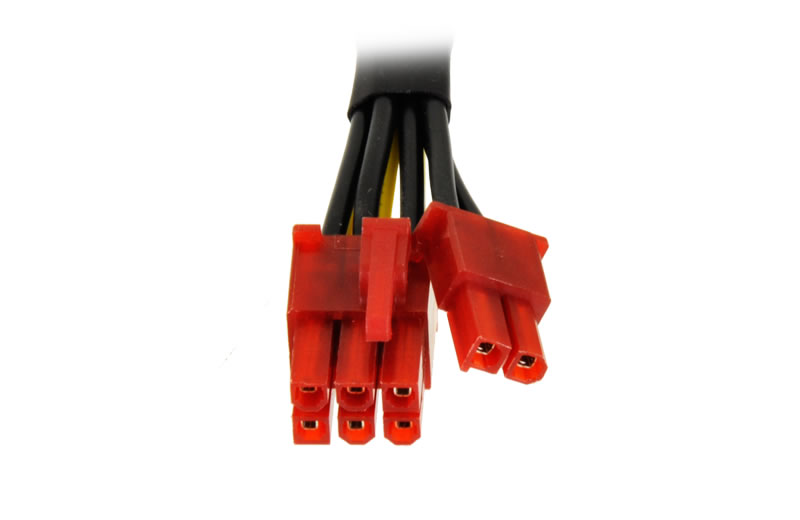

各種電源コネクタを搭載

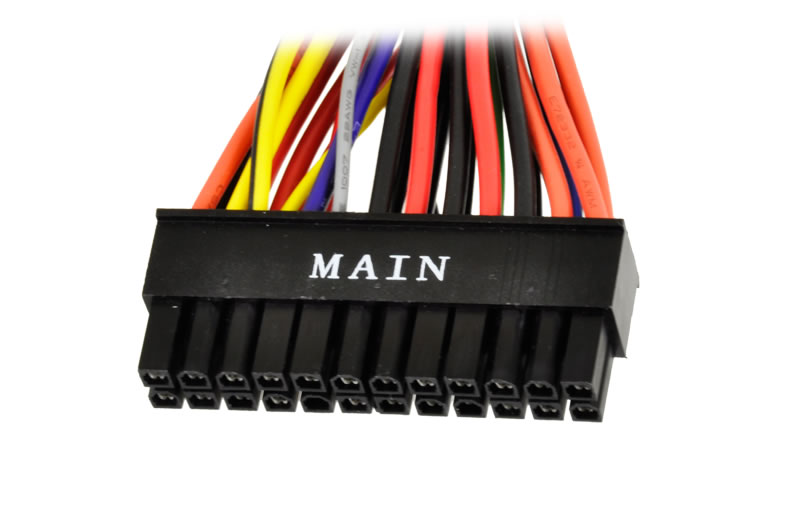

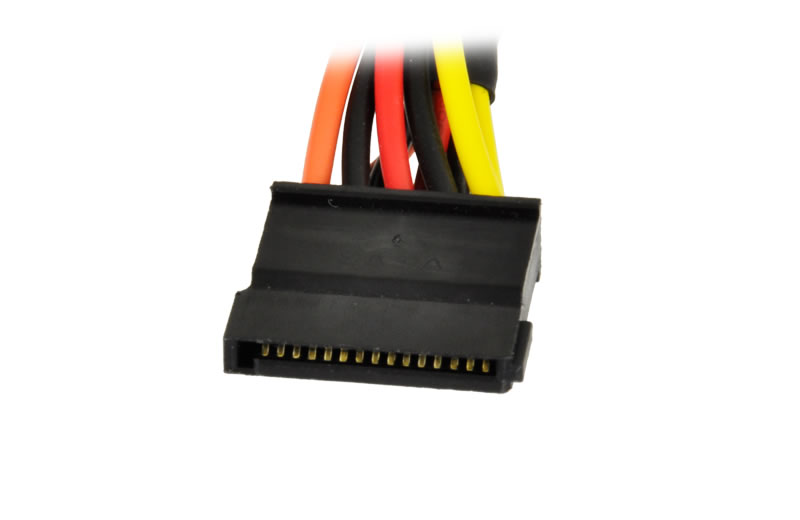

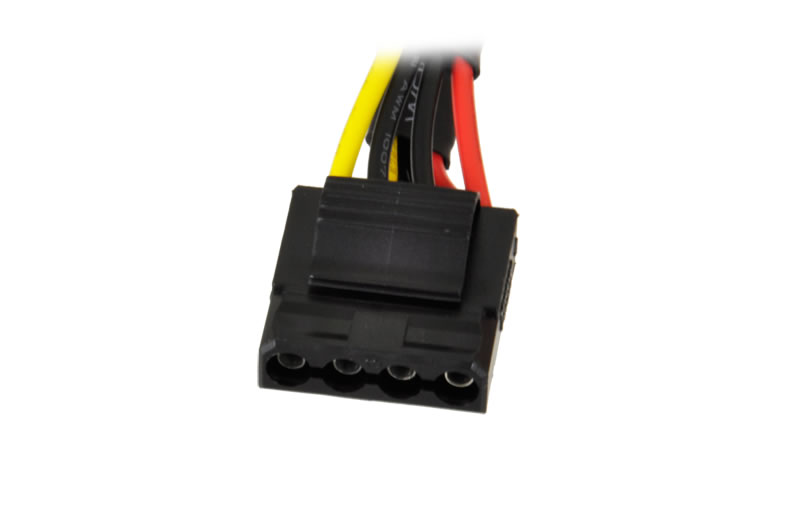

メイン24ピン電源コネクタ、CPU補助8ピン電源コネクタ、6+2ピンPCI-E電源コネクタ、SATA電源コネクタ、ペリフェラル電源コネクタ、FDD電源コネクタを利用できます。Core i3/i5/i7、Pentium GやDirectX 11に対応した最新のグラフィックスカードも安心して使えます。


最新規格のコネクタにいち早く対応

最新規格のコネクタにいち早く対応しています。本体に12ピンソケットを搭載しており、将来的にCPUやグラフィックスカードの10ピン、もしくは12ピンコネクタに対応します。


6系統12V出力により安定した電力を供給

強力な6系統+12V出力を備えています。安定かつ強力な電力を供給できます。最大で8個のPCI-E電源、14個のSATA電源、10個のペリフェラル電源を利用できます。

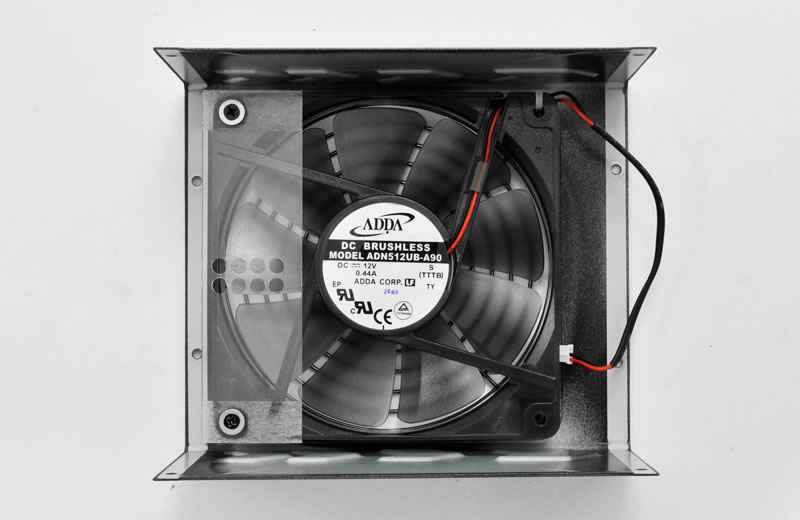

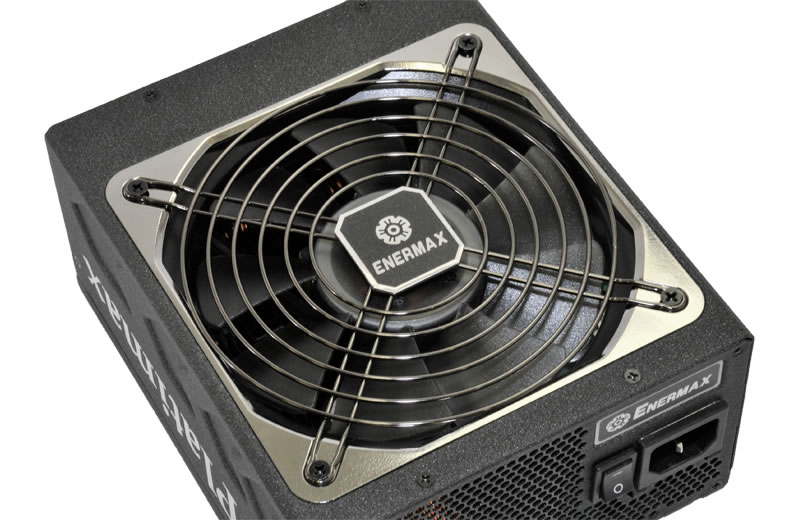

乱気流ノイズを低減するエアーガードデザイン

搭載している135mmボールベアリングファンには、空気を取り込む際に発生する乱気流ノイズを削減するために、ENERMAX独自の空力デザインを採用しています。最適な空力デザインにより、乱気流ノイズを減らしより多くの空気を電源ユニット内部に取り込み、効果的に冷却します。


オートスピードコントロール機能搭載

抜群の冷却性能と静音性能を発揮する優れたオートスピードコントロール機能を搭載しています。電源内部の温度や負荷に連動してファン速度を1000~1700rpmの間で制御します。


シャットダウン後も冷却を続けるヒートガード機能搭載

PCシャットダウン後、システム内に残った熱を排出するために約30~60秒間冷却ファンが回転します。安全性と製品寿命の向上を実現します。

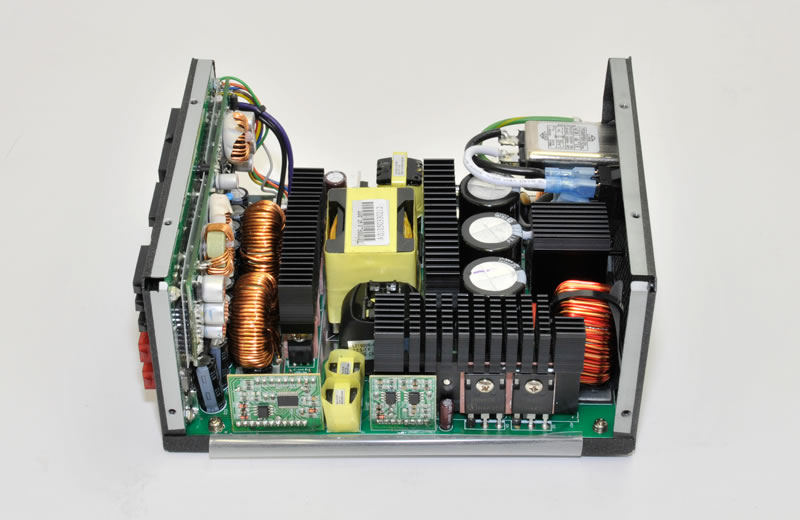

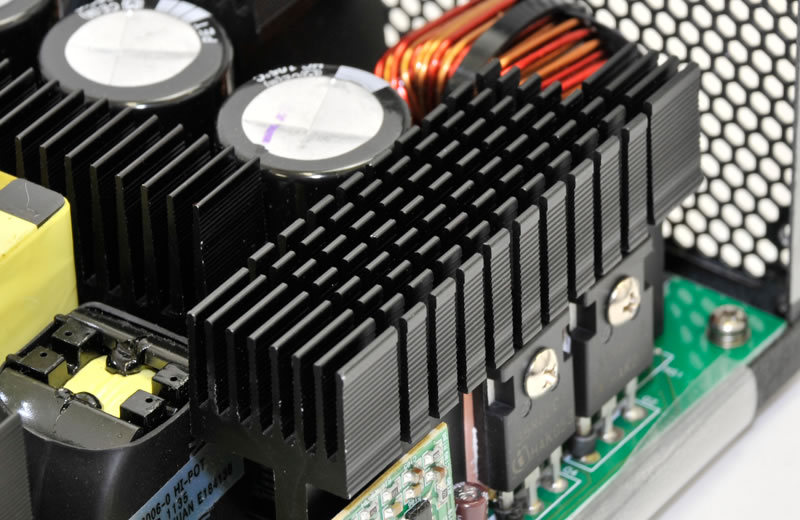

優れた冷却性能を誇るアルミ製の大型ヒートシンク

アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築します。

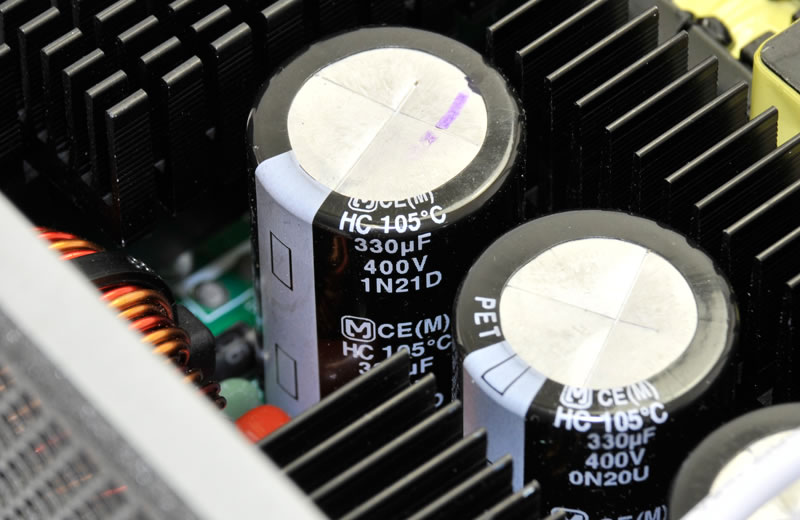

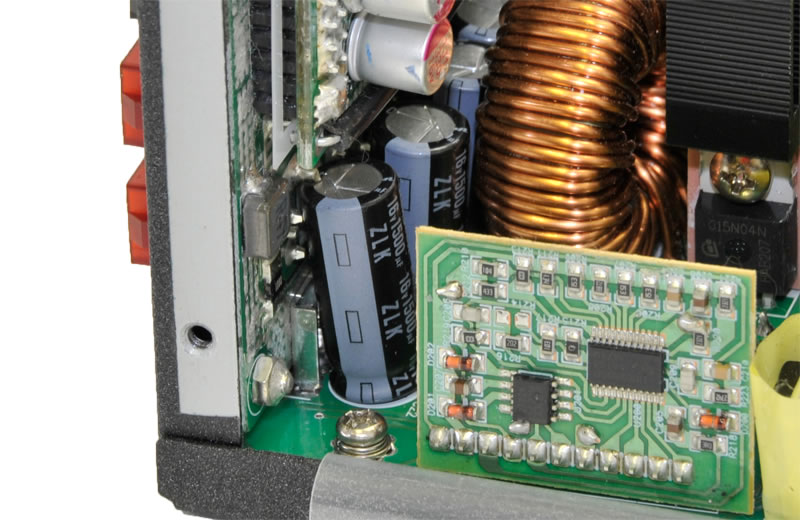

日本メーカー製105℃電解コンデンサ搭載

過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを一次側に採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。


アクティブPFC搭載、ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧110-240V間でコンセントからの交流(AC)入力に対して、自動で切り替えを行います。


高レベルの安全を実現した各種保護回路

最高レベルの安全を実現するため、過電流保護(OCP)、AC低電圧保護(UVP)、DC過電圧保護(OVP)、DC低電圧保護(UVP)、過負荷保護(OPP)、過温度保護(OTP)、雷防止保護(SIP)、ショート回路保護(SCP)による保護機能を搭載しています。また、安全性認証、UL/cUL(Level 6)、TUV、GOST、CB、BSMIを取得しています。


安心の5年保証

ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は製品購入から5年間です。



EPM1350EWT スペック
出力 1350W
規格 ATX12V v2.3 及び EPS12V v2.92準拠
搭載ファン 135mmボールベアリングファン
1000~1700rpm(ファン速度自動コントロール機能)
保護回路 過電流保護(OCP)、AC低電圧保護(UVP)、DC過電圧保護(OVP)、
DC低電圧保護(UVP)、過負荷保護(OPP)、過温度保護(OTP)、
雷防止保護(SIP)、ショート回路保護(SCP)
安全性許認可 UL/cUL(Level 6)、TUV、GOST、CB、BSMI
EMC CE、FCC、KCC
温度範囲 動作時 : 0℃~40℃
保管時 : -40℃~70℃
相対湿度範囲 動作時 : 温度(25℃)/湿度(85%) 結露しないこと
保管時 : 温度(50℃)/湿度(95%) 結露しないこと
製品サイズ 150(幅)×180(奥行)×86(高)mm
重量 約2.38kg
MTBF 100,000時間(負荷:70% 、入力電圧:230VAC/50Hz 、温度:25℃時)
PFC アクティブPFC
80PLUS PLATINUM
保証 5年間
付属品
※付属品は予告なく変更される可能性があります。
パッケージサイズ 355(幅)×280(奥行)×110(高)mm

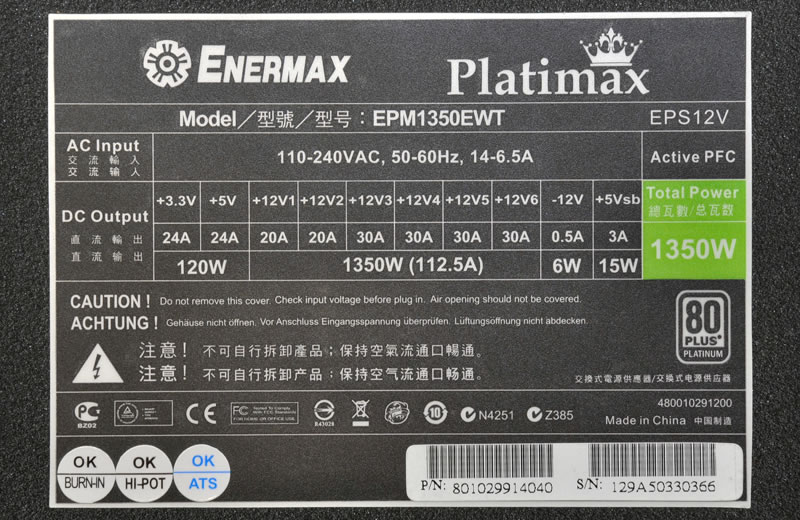

EPM1350EWT 出力
入力電圧 110-240VAC
入力周波数帯 50Hz-60Hz
入力電流 14-6.5A
DC出力 DC出力 定格出力 最大出力
+3.3V 24A 120W 1350W 1600W
※200V以上の環境下で出力されます
+5V 24A
+12V1 20A 1350W(112.5A)
+12V2 20A
+12V3 30A
+12V4 30A
+12V5 30A
+12V6 30A
-12V 0.5A 6W
+5Vsb 3A 15W



EPM1350EWT 電源コネクタ数
メイン24ピン電源コネクタ 1
CPU補助8ピン電源コネクタ 2

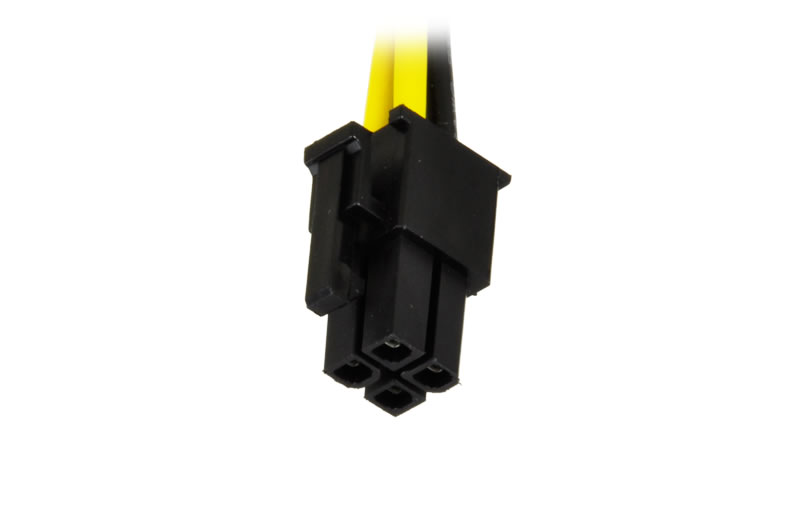

CPU補助4ピン電源コネクタ 1
6+2ピンPCI-E電源コネクタ 8
SATA電源コネクタ 14
ペリフェラル電源コネクタ 10
FDD電源コネクタ 2



EPM1350EWT モジュラーケーブル数
出力ソケット数 14(PCI-E用×6)

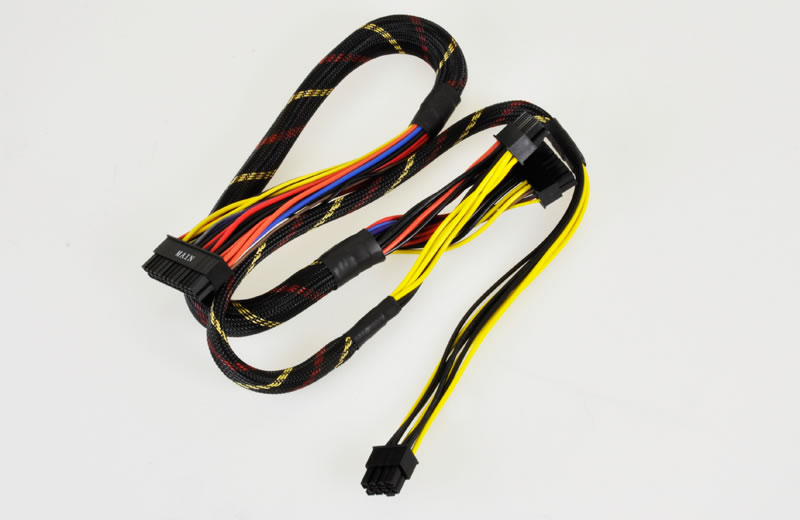

メイン24ピン電源約60cm+CPU補助電源モジュラーケーブル約65cm
(1本にメイン24ピン電源コネクタ×1とCPU補助8ピン電源コネクタ×1)
1

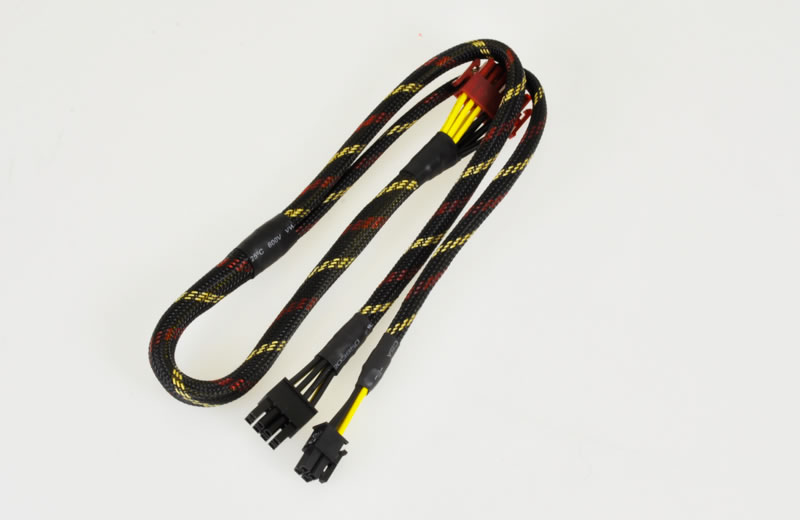

CPU補助電源モジュラーケーブル約60cm
(1本にCPU補助8ピン電源コネクタ×1とCPU補助4ピン電源コネクタ×1)
1

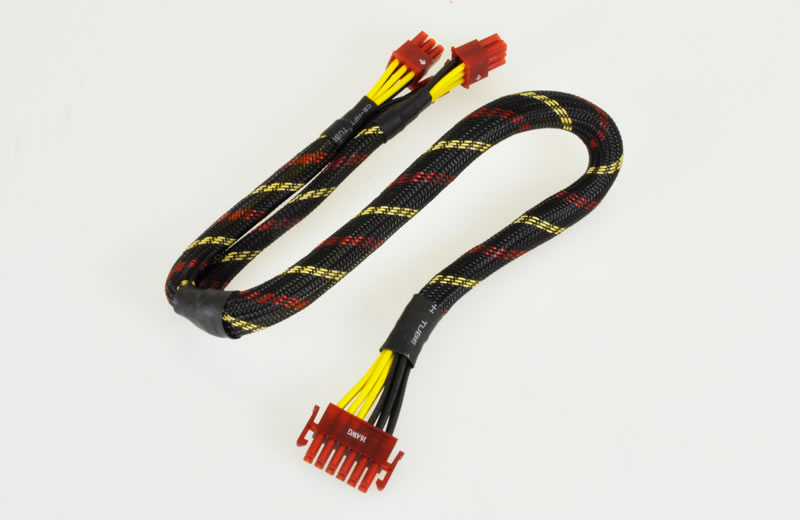

6+2ピンPCI-E電源モジュラーケーブル約50cm
(1本に6+2ピンPCI-E電源コネクタ×2)
4
SATA電源モジュラーケーブル約90cm
(1本にSATA電源コネクタ×4)
3

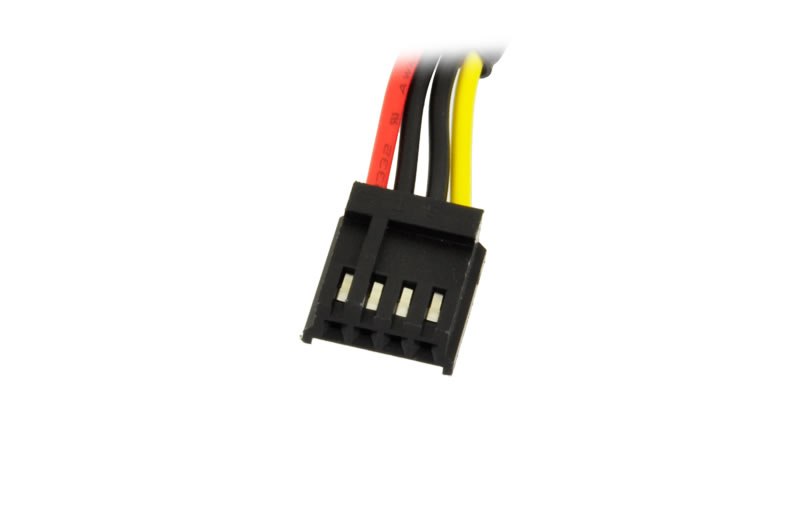

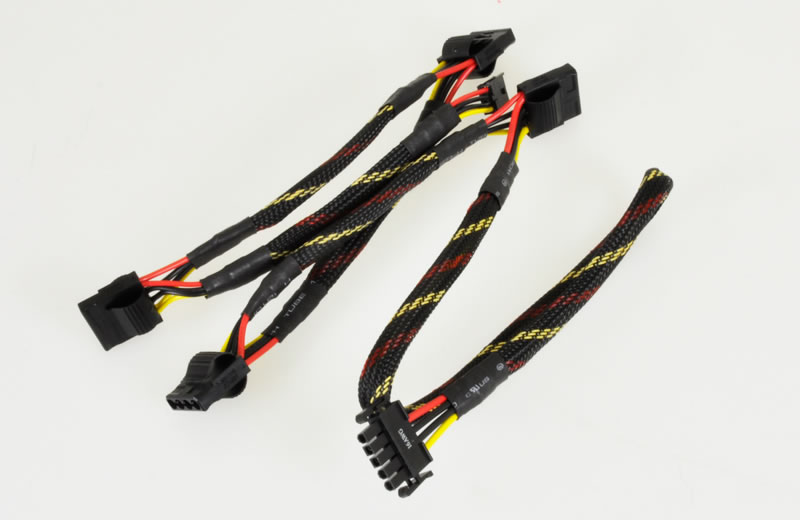

ペリフェラル電源+FDD電源モジュラーケーブル約105cm
(1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1)
2

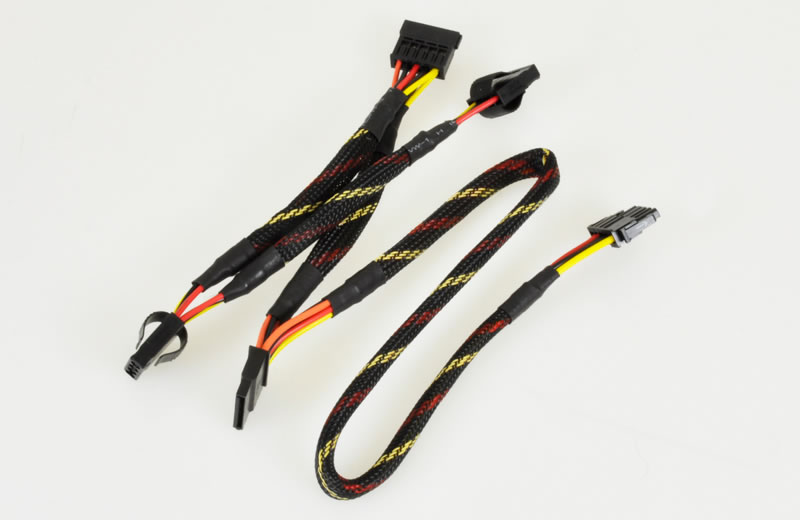

ペリフェラル電源+SATA電源モジュラーケーブル約90cm
(1本にペリフェラル電源コネクタ×2とSATA電源コネクタ×2)
1

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

発売詳細

発売日 2012年10月20日
型番 EPM1350EWT
店頭予想価格 39,800円前後
