LEPA / 電源ユニット / ゴールド
g1000-ma_21
  • 80PLUS GOLD認証取得 4系統 1000Wハイエンド電源ユニット
  • 信頼の日本メーカー製105℃電解コンデンサ搭載
  • 電圧0V状態でのスイッチングを可能にしたZVS回路
  • 優れた変換効率を実現するDC-DCコンバータ
  • 低発熱で省電力化を実現したLLC共振型コンバータ
  • 大口径135mmの自動回転数制御ボールベアリングファン搭載
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現

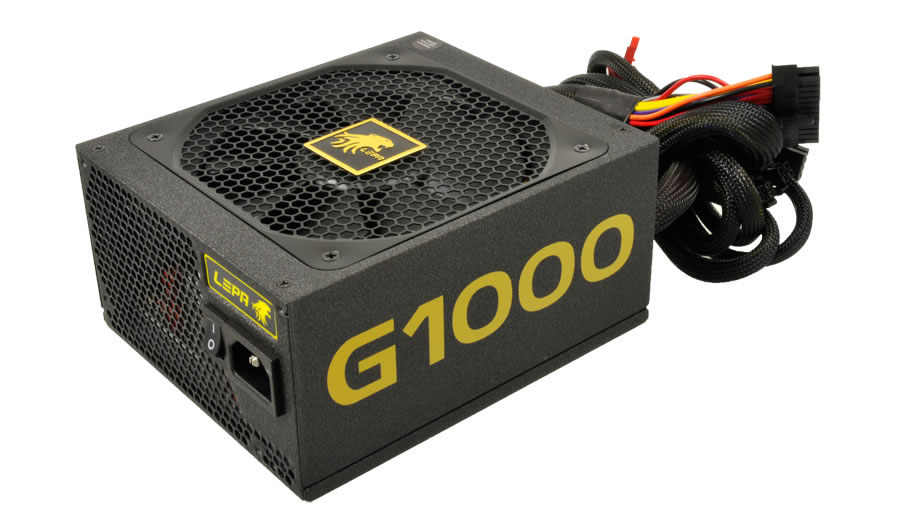

  • LEPA G1000-MA

G1000-MA 製品特徴

80PLUS GOLD 4系統 1000Wの高出力を実現するハイエンドユニット

G1000-MAは、ATX12V Ver.2.3とEPS12V v2.92に準拠、80PLUS GOLD認証を取得した電源ユニットです。容量1000W、+12V 4系統を採用しています。欧州の最新環境設計指令、ErP Lot 6 2013をサポートしています。待機電力が0.5W以下に自動調整され省電力化に貢献します。日本メーカー製105℃電解コンデンサ、高品質部材を使用し熱放散に優れた基板設計、圧倒的な高出力を実現するハイエンド電源ユニットです。


80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。

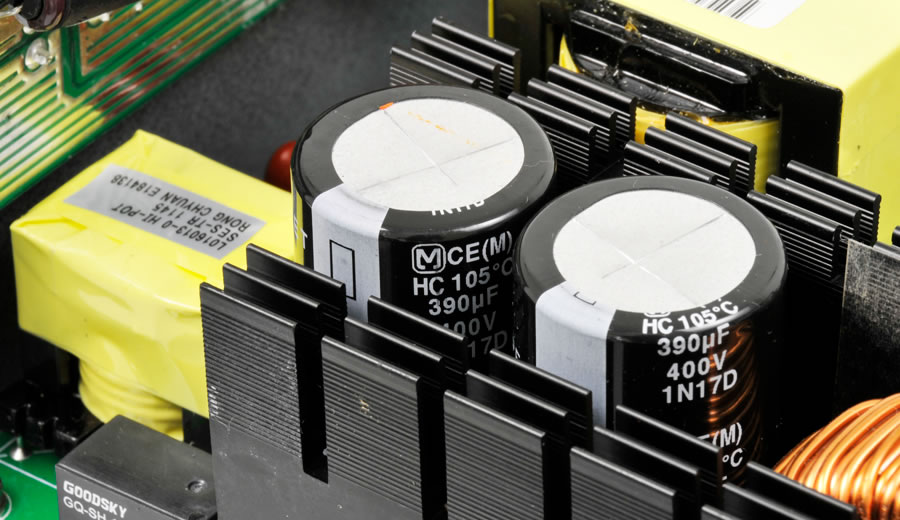

信頼の日本メーカー製105℃電解コンデンサ搭載

過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。

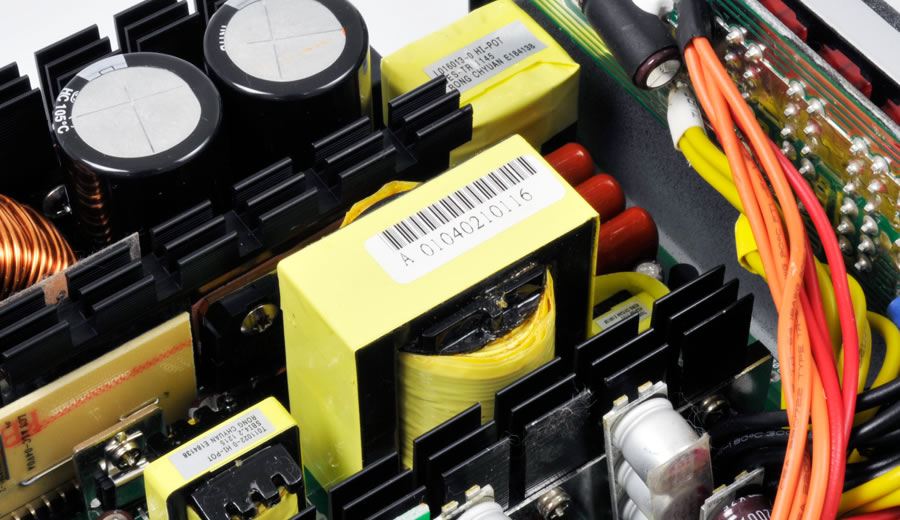

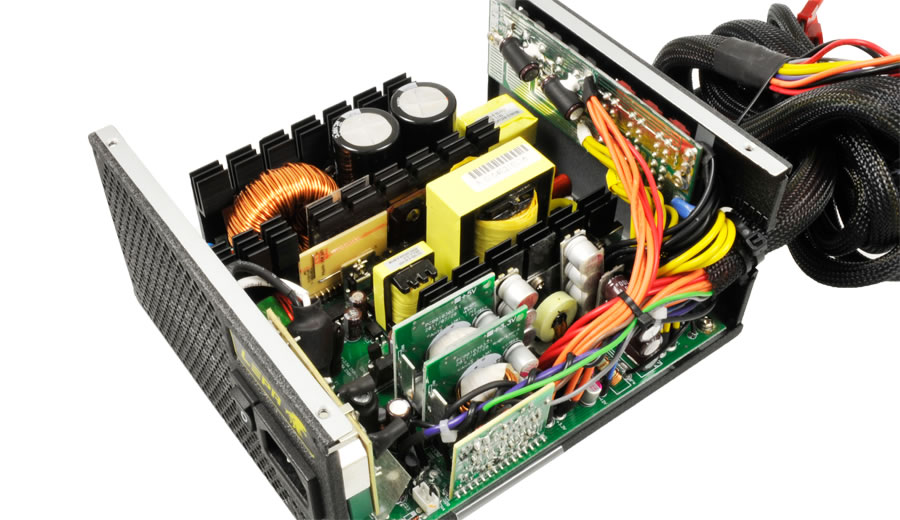

高出力を支える大容量メイントランス

各電源容量の出力をサポートする大容量のメイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。


電圧 0Vスイッチング回路Zero Voltage Switching

電圧が0V状態でスイッチング回路のON/OFFを可能にした、ZVS(Zero Voltage Switching)回路を採用しています。従来のスイッチングで発生した高周波ノイズやサージ電圧を抑制、回路にストレスをかけず損失のないスムーズなスイッチングを可能にします。

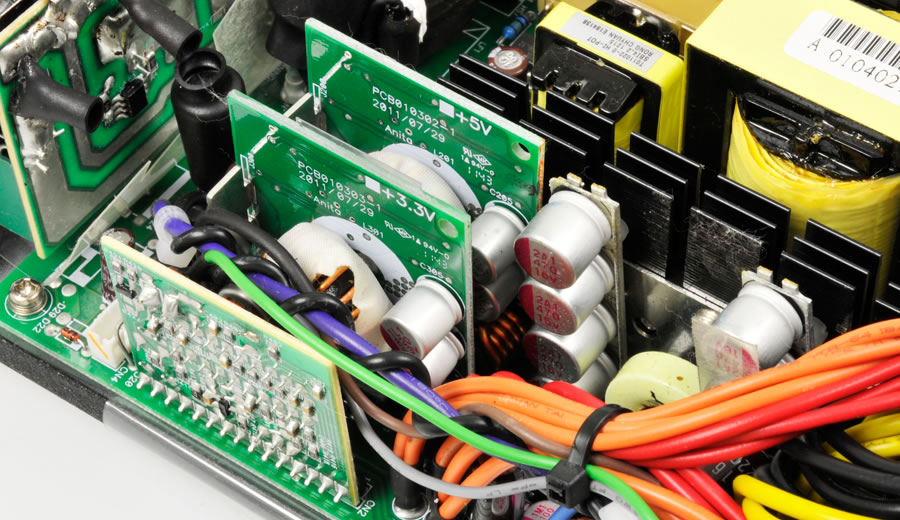

優れた変換効率を実現するDC-DCコンバータ

優れた変換効率を実現するDC-DCコンバータを採用しています。高効率で低発熱な回路は高負荷時でも安定した出力を実現します。


低発熱で省電力化を実現したLLC共振型コンバータ

スイッチング損失の少ないLLC共振型コンバータ(LLC Resonant Converter)を採用しています。従来の共振型コンバータによる低負荷時の待機電力低減だけでなく、高周波スイッチングの改善と回路の簡略化により低発熱で省電力化を実現します。

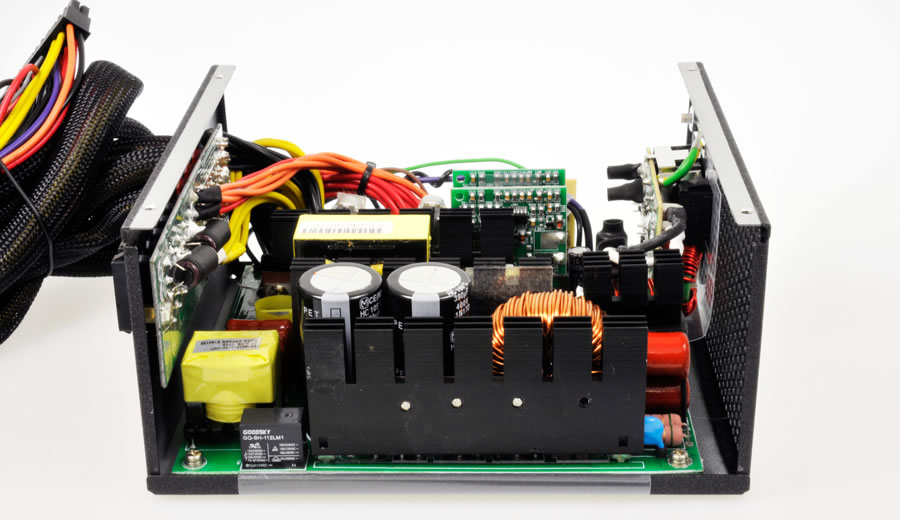

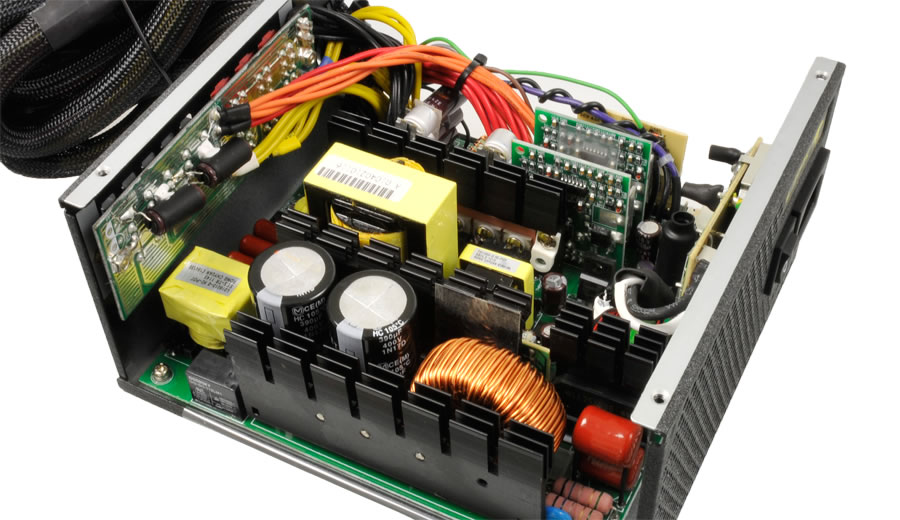

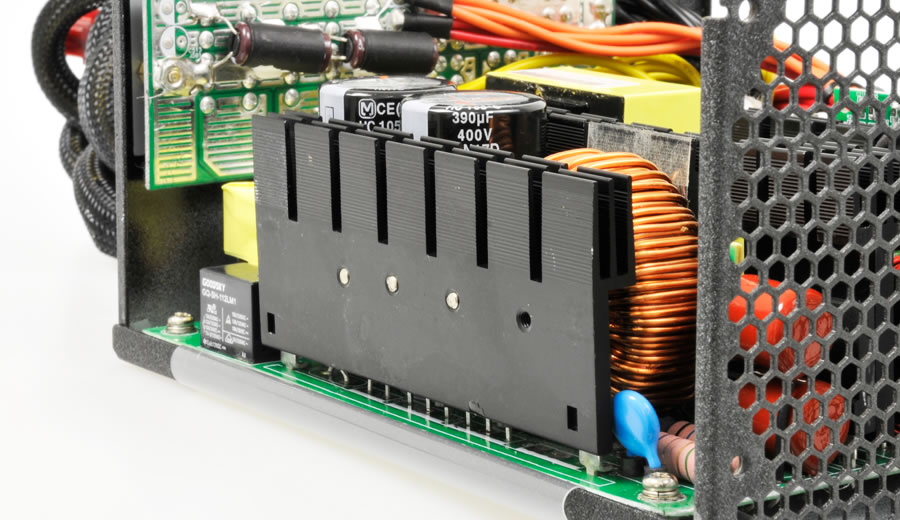

優れた冷却性能を誇るアルミ製の大型ヒートシンク

アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築します。

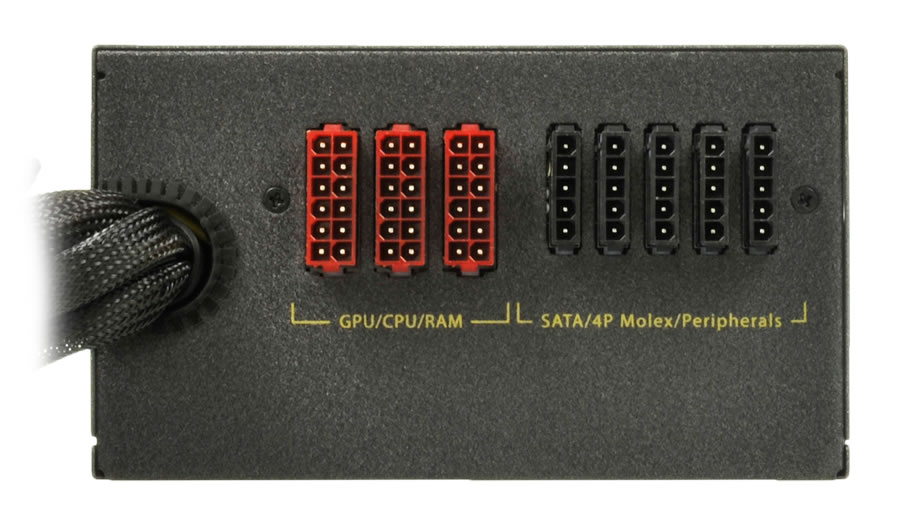

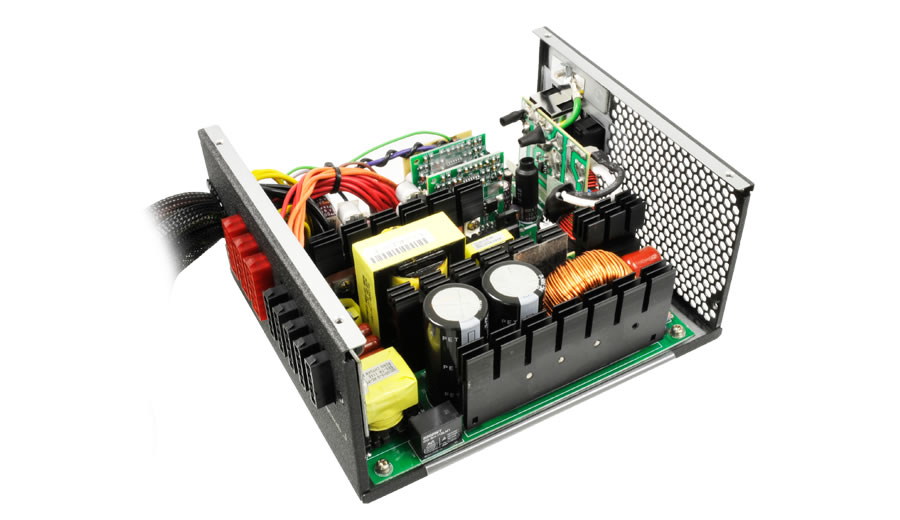

ケーブルは一部取り外し可能なセミモジュラー式

ケーブルは一部取り外し可能なセミモジュラー式を採用しています。必ず使用する直付ケーブルに加え、システム構成に応じて電源ケーブルを選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。


各種電源コネクタを搭載

メイン24ピン電源コネクタ、CPU補助8ピン電源コネクタ、6+2ピンPCI-E電源コネクタ、SATA電源コネクタ、ペリフェラル電源コネクタ、FDD電源コネクタを利用できます。第3世代Intel Coreプロセッサ、第2世代Intel Core i7/i5/i3、Pentium GやCeleron G、DirectX 11に対応した最新のグラフィックスカードに対応します。


マルチグラフィックスに対応する強力な4系統 12V出力

4系統の12V出力を備えています。安定かつ強力な電力を供給できます。最大で6個のPCI-E電源、12個のSATA電源、8個のペリフェラル電源を利用できます。


強度と冷却性能を高めたハニカム構造を採用

ハニカム構造のファンガードデザインを採用しています。正六角形の構造がファンガードの強度を高め、乱気流をノイズを抑制し最適なエアフローを構築します。より多くの空気を電源ユニット内部に取り込み、効果的に冷却します。

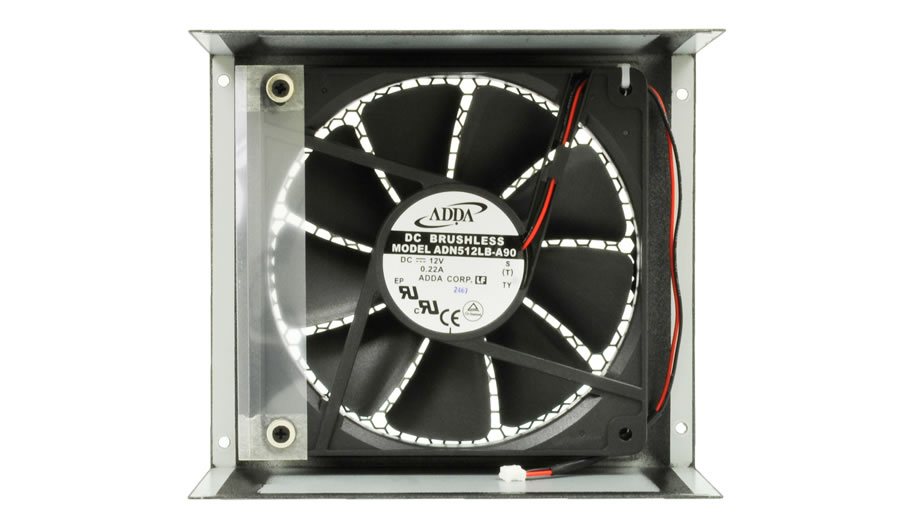

135mmの回転速度自動コントロールファン搭載

優れた冷却性能と静音性能を発揮する回転速度自動コントロールファンを搭載しています。135mmの大口径ボールベアリングファンは、電源内部の温度や負荷に連動して最適な回転数に制御されます。

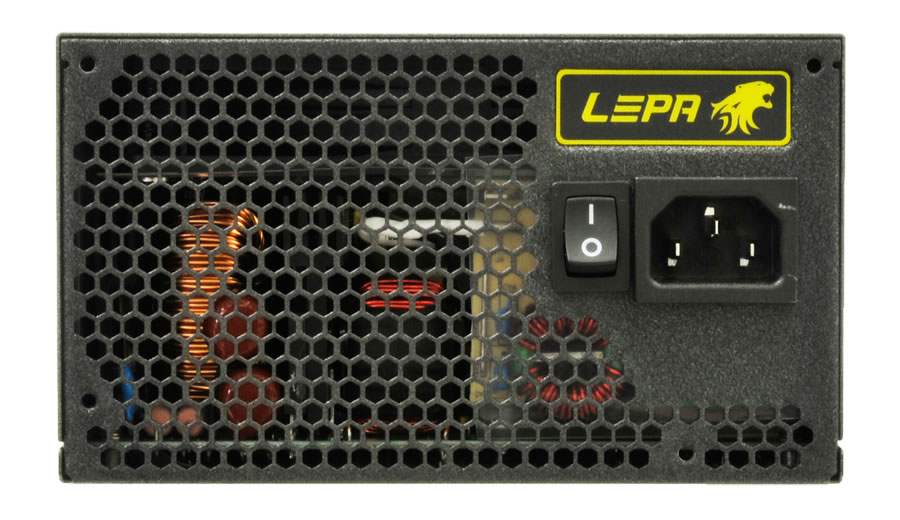

アクティブPFC搭載、ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧100-240V間でコンセントからの交流(AC)入力に対して、自動で切り替えを行います。

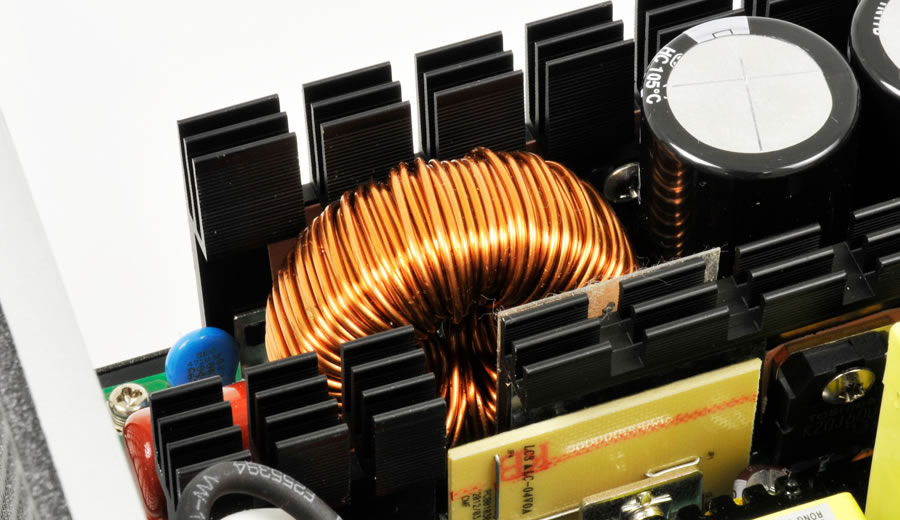

アクティブPFC用高性能フレックスコア

高性能フレックスコアを採用することにより、電流の湾曲を修正し、優れた整流性能を発揮します。電源が不安定な状況下でも、安定した出力が得られます。ワールドワイド入力100-240V下で、力率最大99%の安定したクリーンな電力を実現しました。


高レベルの安全を実現した各種保護回路

最高レベルの安全を実現するため、過電力保護(OPP)、過電圧保護(OVP)、低電圧保護(UVP)、過電流保護(OCP)、過温度保護(OTP)、ショート回路保護(SCP)機能を搭載しています。



G1000-MA スペック
出力 1000W
規格 ATX12V v2.3 及び EPS12V v2.92準拠
搭載ファン 135mmボールベアリングファン(回転速度自動コントロールファン)
保護回路 過電力保護(OPP)、過電圧保護(OVP)、低電圧保護(UVP)
過電流保護(OCP)、過温度保護(OTP)、ショート回路保護(SCP)、
安全性許認可 FCC、CE、AR46、R43028、TUV
温度範囲 動作時 :0℃~50℃
相対湿度範囲 動作時 : 温度(25℃)/湿度(85%) 結露しないこと
保管時 : 温度(50℃)/湿度(95%) 結露しないこと
製品サイズ 150(幅)×183(奥行)×86(高)mm
重量 約2.4kg
MTBF 100,000時間(負荷:70% 、入力電圧:230VAC/50Hz 、温度:25℃時)
PFC アクティブPFC
80PLUS GOLD
保証 3年間

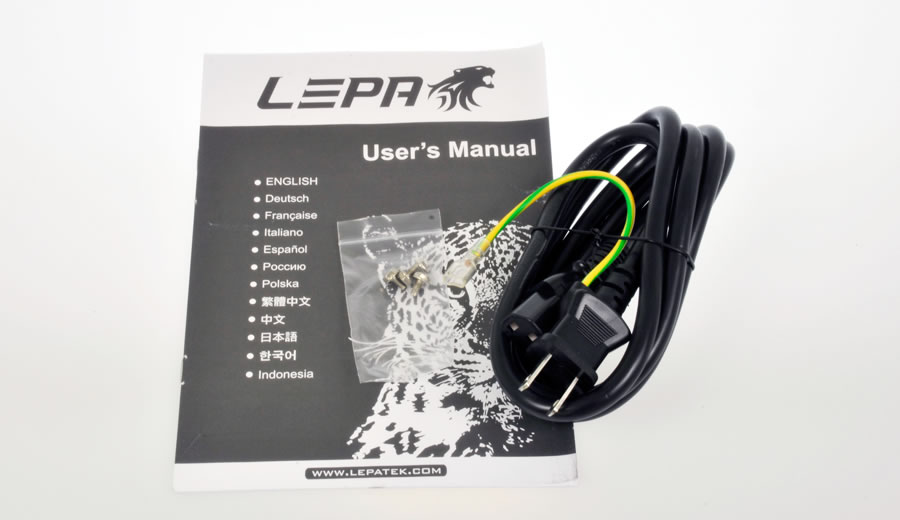

付属品
※付属品は予告なく変更される可能性があります。
パッケージサイズ 335(幅)×250(奥行)×100(高)mm

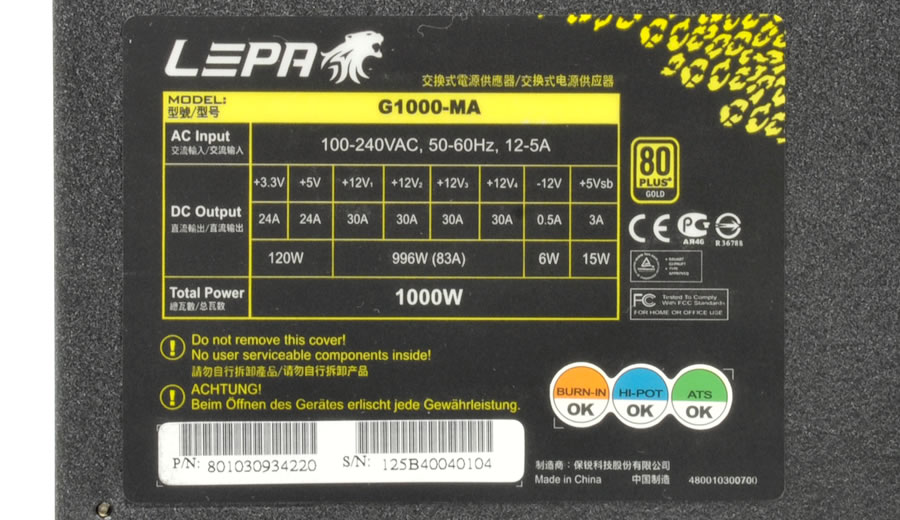

G1000-MA 出力
入力電圧 100-240VAC
入力周波数帯 50Hz-60Hz
入力電流 12-5A
DC出力 DC出力 定格出力 最大出力
+3.3V 25A 120W 1000W 1100W
+5V 25A
+12V1 30A 996W(83A)
+12V2 30A
+12V3 30A
+12V4 30A
-12V 0.5A 6W
+5Vsb 3A 15W



G1000-MA 電源コネクタ数
メイン24ピン電源コネクタ 1
CPU補助8ピン電源コネクタ 1
CPU補助4ピン電源コネクタ 1
6+2ピンPCI-E電源コネクタ 6
SATA電源コネクタ 12
ペリフェラル電源コネクタ 8
FDD電源コネクタ 1

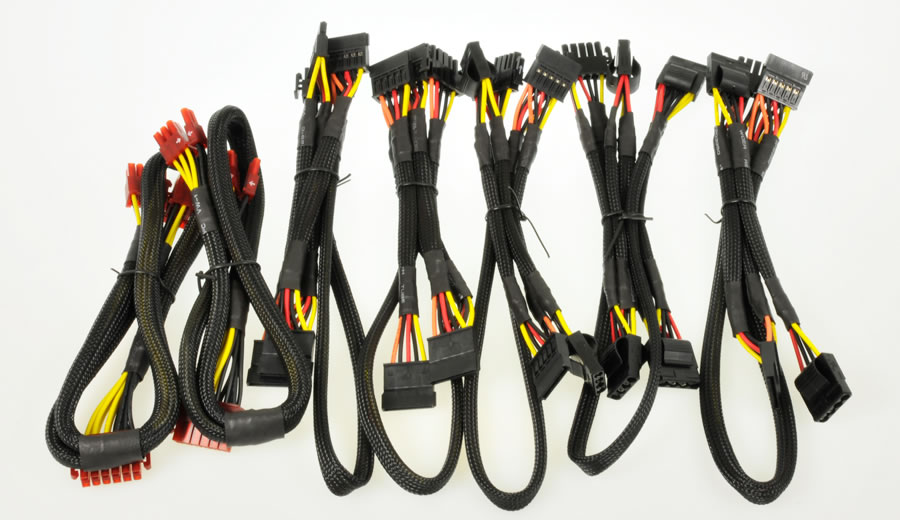

G1000-MA モジュラーケーブル数
出力ソケット数 8(PCI-E用×3)
6+2ピンPCI-E電源モジュラーケーブル約50cm
(1本に6+2ピンPCI-E電源コネクタ×2)
2
SATA電源モジュラーケーブル約90cm
(1本にSATA電源コネクタ×4)
2
ペリフェラル電源+FDD電源モジュラーケーブル約105cm
(1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1)
1
ペリフェラル電源+SATA電源モジュラーケーブル約90cm
(1本にペリフェラル電源コネクタ×2とSATA電源コネクタ×2)
2

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

発売詳細

発売日 2012年6月23日
型番 G1000-MA
希望小売価格 18,800円前後
