  • 80PLUS GOLD認証取得 6系統 1600Wハイエンド電源ユニット
  • 信頼の日本メーカー製105℃電解コンデンサ搭載
  • 電圧0V状態でのスイッチングを可能にしたZVS回路
  • 優れた変換効率を実現するフルブリッジDC-DCコンバータ
  • 大口径135mmの自動回転数制御ボールベアリングファン搭載
  • ErP Lot6サポートで待機電力1W以下を実現
  • スーパーコンピュータ、ワークステーション用途にも対応

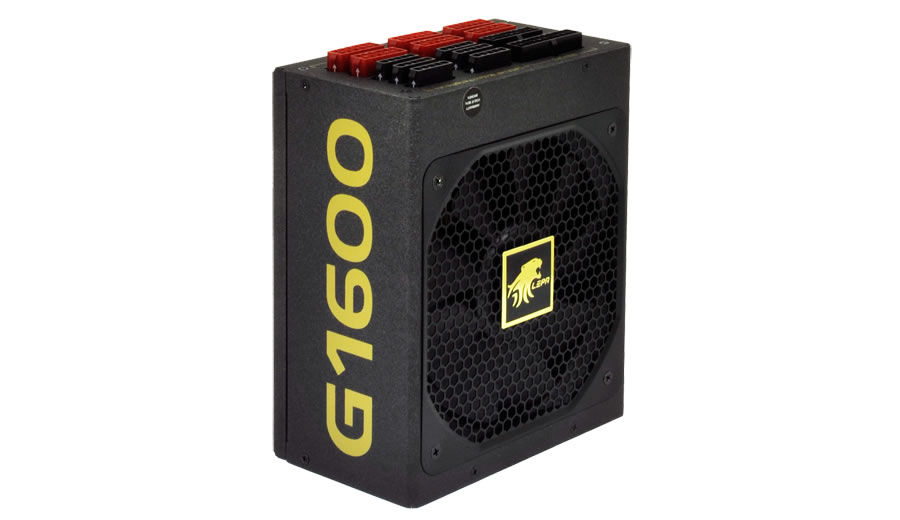

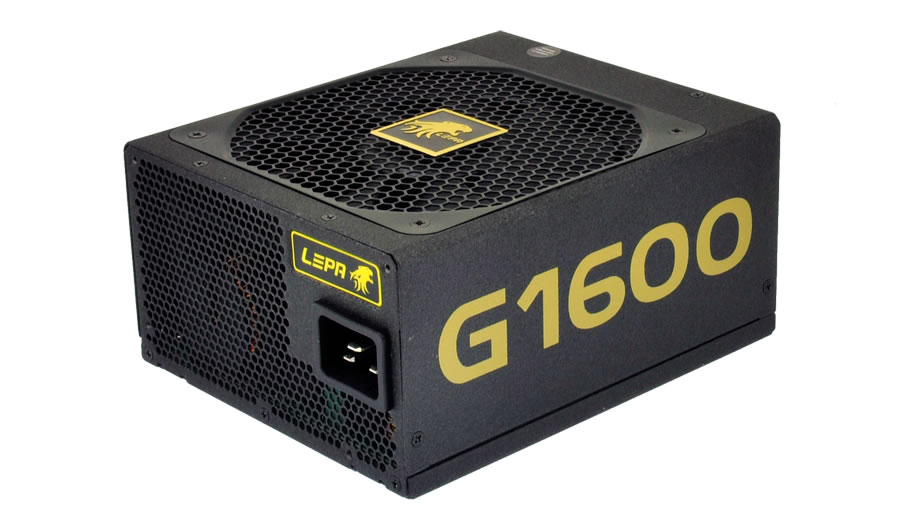

  • LEPA G1600-MA

G1600-MA 製品特徴

80PLUS GOLD 6系統 1600Wの高出力を実現するハイエンドユニット

G1600-MAは、ATX12V Ver.2.3とEPS12V v2.92に準拠、80PLUS GOLD認証を取得した電源ユニットです。容量1600W、+12V 6系統を採用しています。日本メーカー製105℃電解コンデンサ、高品質部材を使用し熱放散に優れた基板設計、圧倒的な高出力を実現するハイエンド電源ユニットです。


80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


ErP Lot6サポートで待機電力1W以下を実現

ErP Lot6をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。一般的な製品に比べ最大20%効率を向上させる先進の+5VSB回路設計により、待機電力1W以下を実現しています。

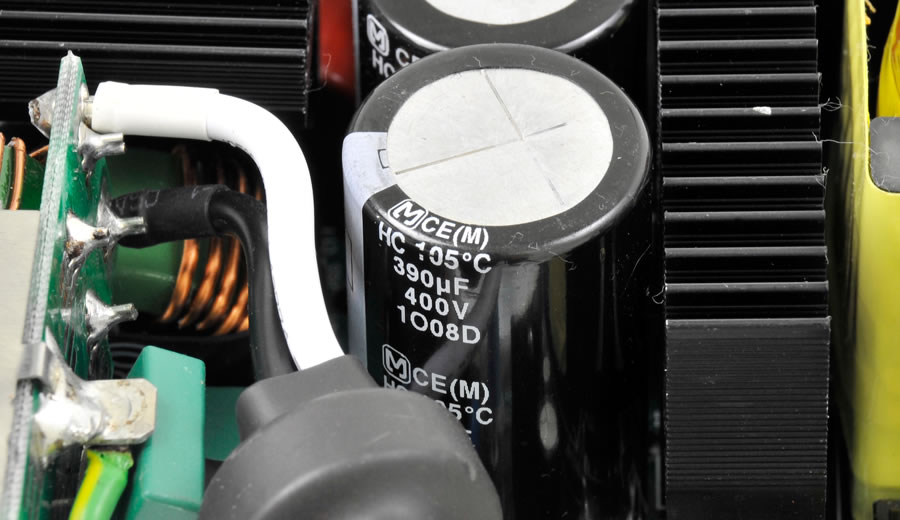

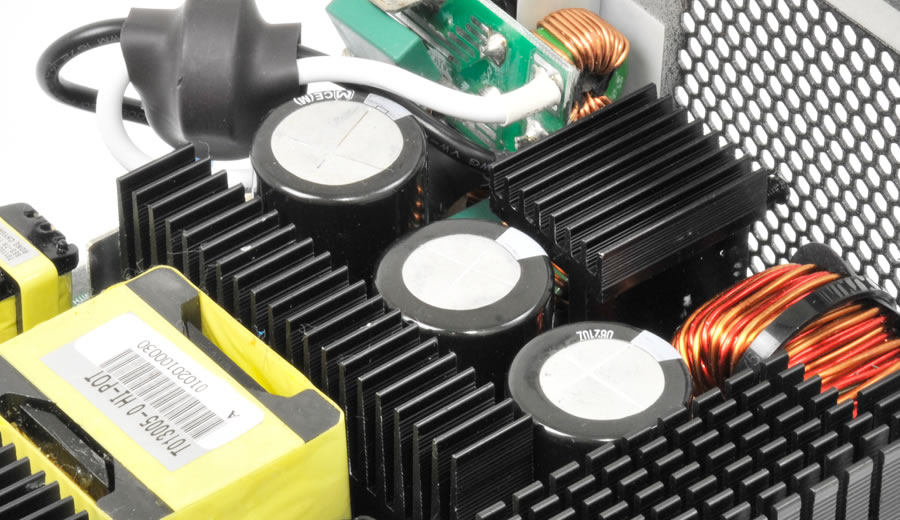

信頼の日本メーカー製105℃電解コンデンサ搭載

過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。

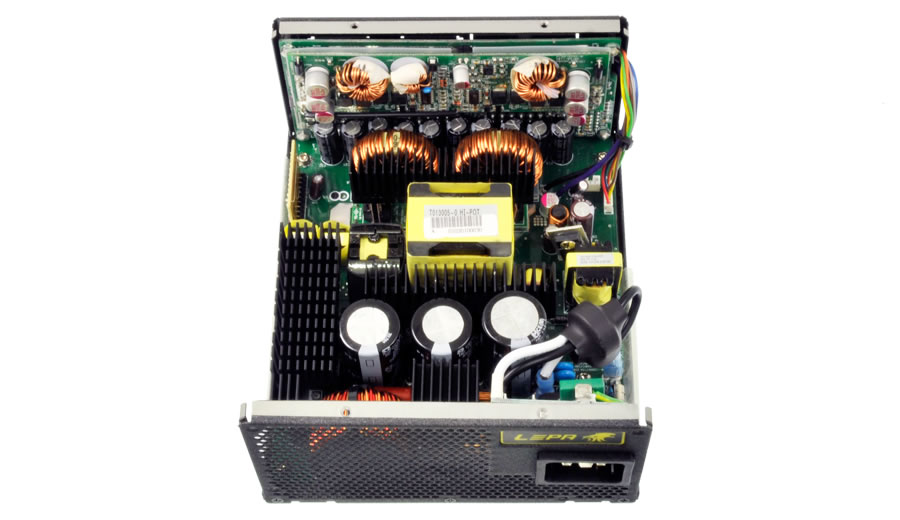

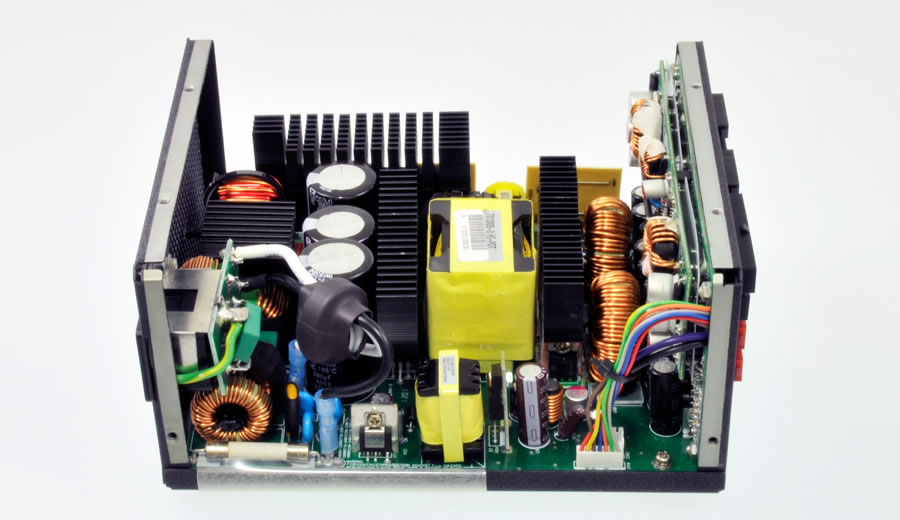

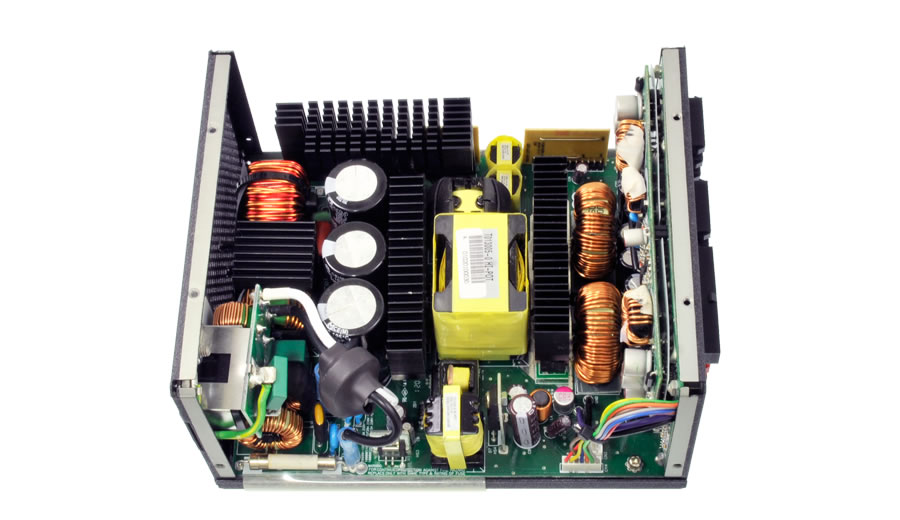

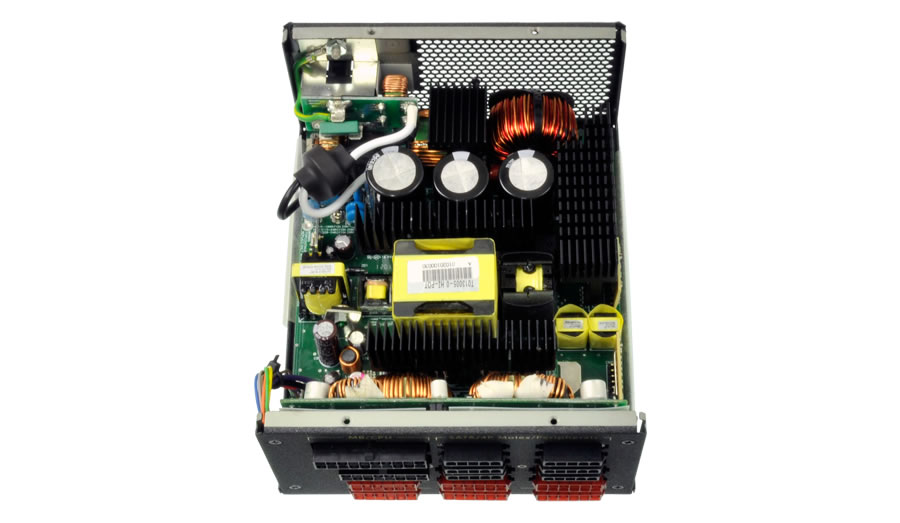

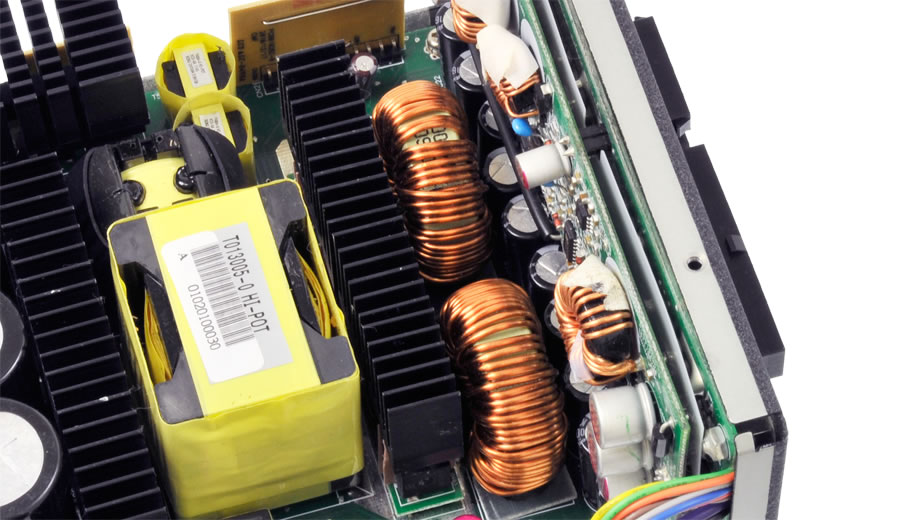

高出力を支える大容量メイントランス

各電源容量の出力をサポートする大容量のメイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。


電圧 0Vスイッチング回路Zero Voltage Switching

電圧が0V状態でスイッチング回路のON/OFFを可能にした、ZVS(Zero Voltage Switching)回路を採用しています。従来のスイッチングで発生した高周波ノイズやサージ電圧を抑制、回路にストレスをかけず損失のないスムーズなスイッチングを可能にします。

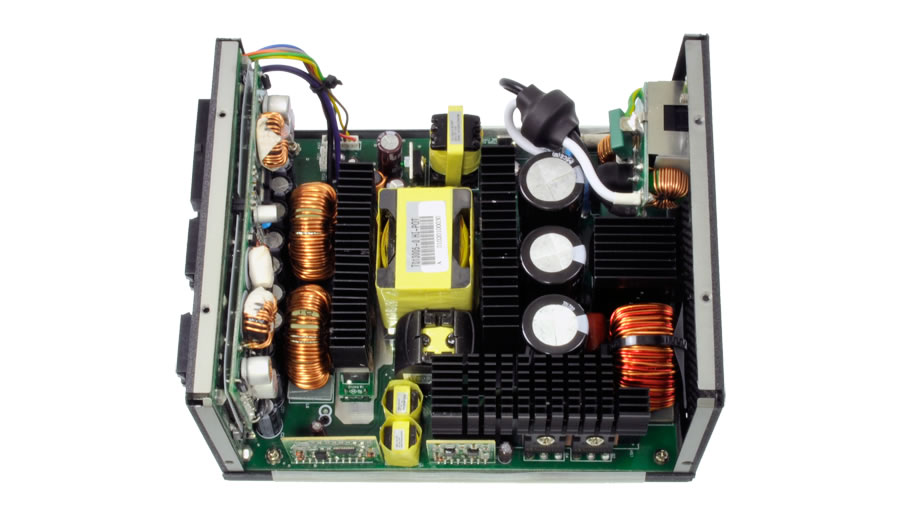

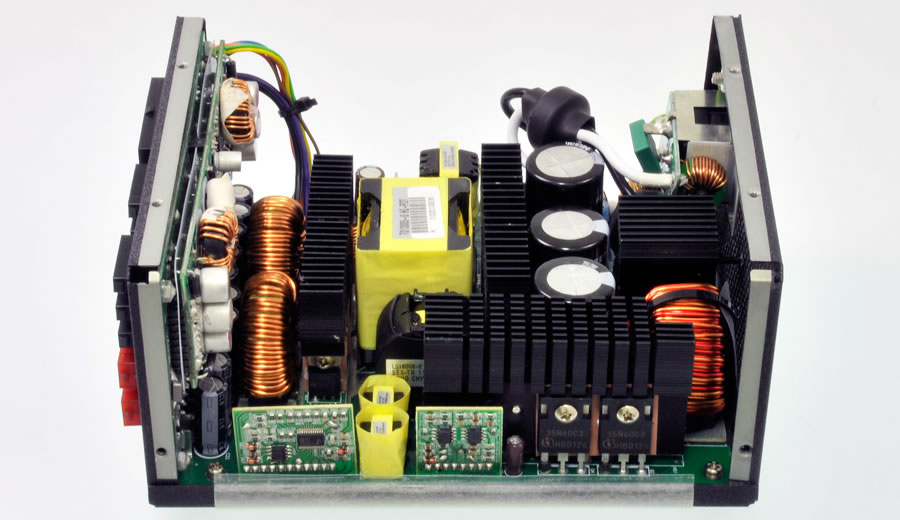

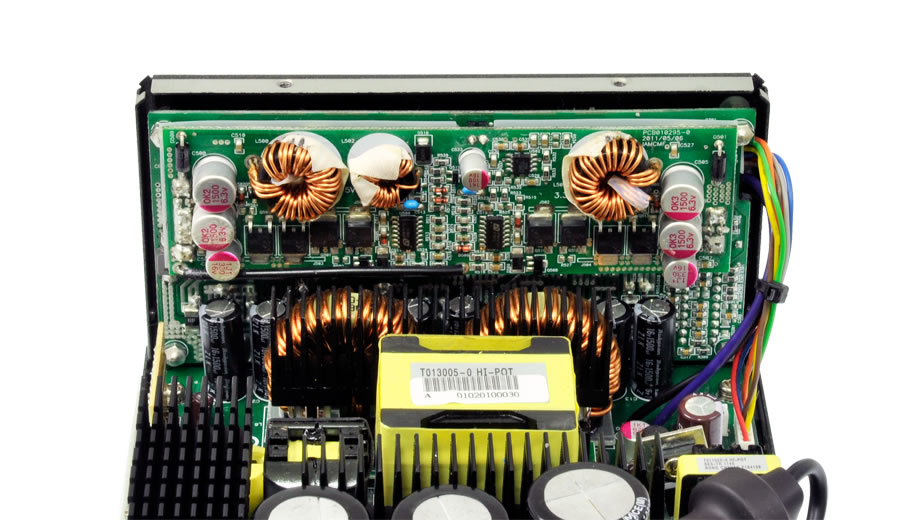

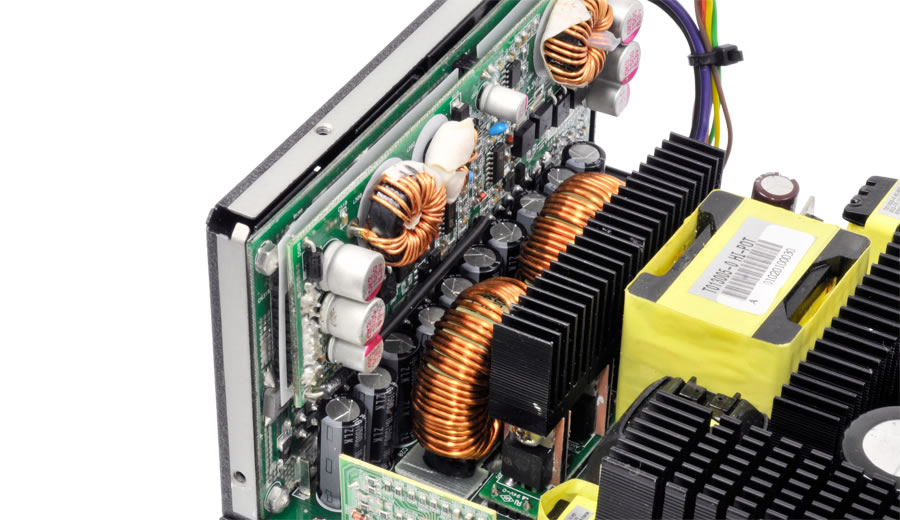

優れた変換効率を実現するフルブリッジDC-DCコンバータ

フルブリッジDC-DCコンバータを採用しています。従来の2倍、4つのトランジスタによってより多くの電力の変換が可能です。DC-DCコンバータ回路と各出力コネクタ基板を分け、回路全体の熱放散性を高め高負荷時でも低発熱で安定した出力を実現します。

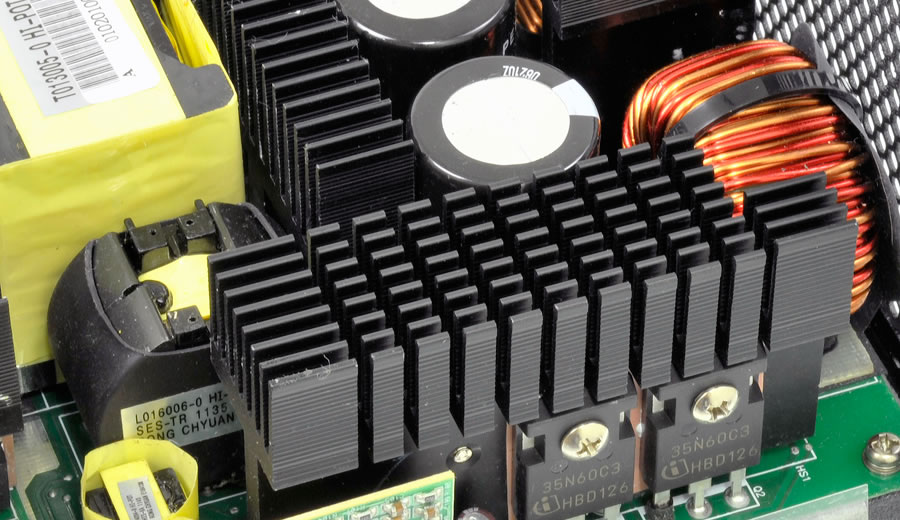

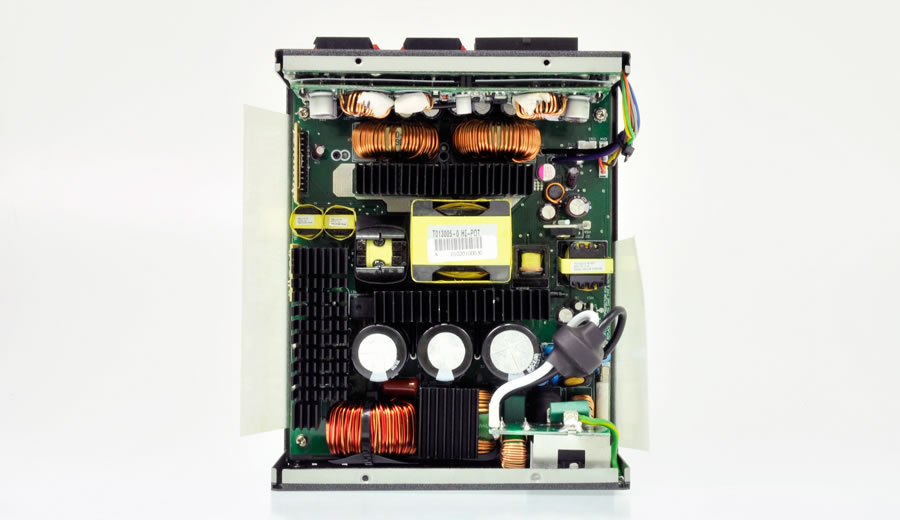

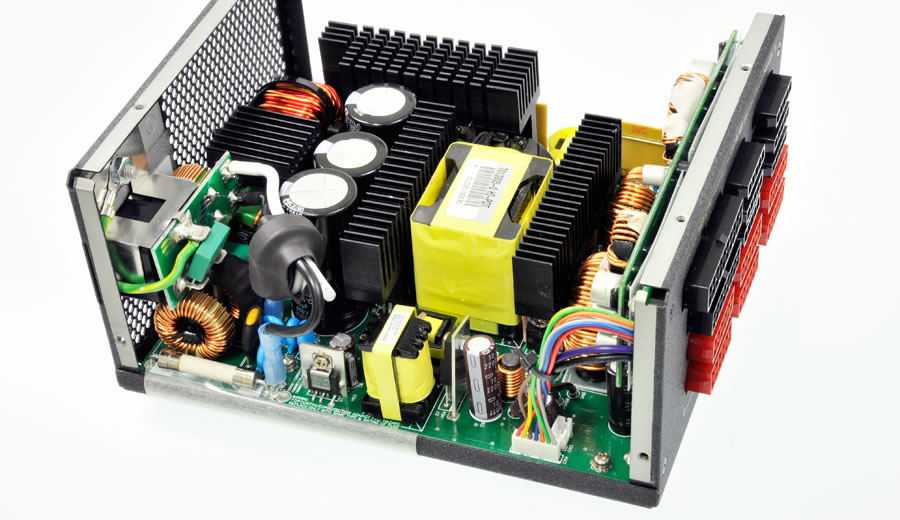

優れた冷却性能を誇るアルミ製の大型ヒートシンク

アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築します。

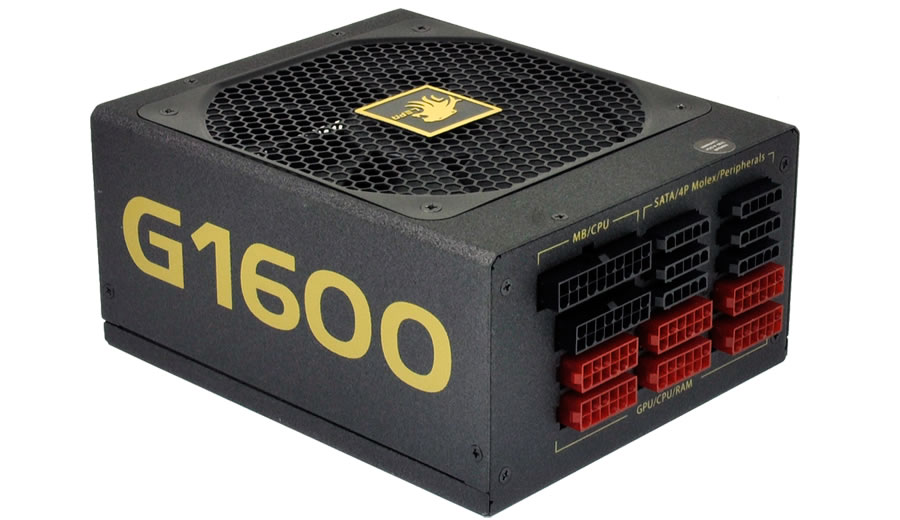

ケーブルは全て取り外し可能なフルモジュラー式

ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。


各種電源コネクタを搭載

メイン24ピン電源コネクタ、CPU補助8ピン電源コネクタ、6+2ピンPCI-E電源コネクタ、SATA電源コネクタ、ペリフェラル電源コネクタ、FDD電源コネクタを利用できます。第3世代Intel Coreプロセッサ、第2世代Intel Core i7/i5/i3、Pentium GやCeleron G、DirectX 11に対応した最新のグラフィックスカードに対応します。


4-way マルチグラフィックスに対応する強力な6系統 12V出力

6系統の12V出力を備えています。安定かつ強力な電力を供給できます。最大で10個のPCI-E電源、14個のSATA電源、10個のペリフェラル電源を利用できます。4-way GPUによるマルチグラフィックスや、Dual CPUなどのワークステーション用途にも対応します。

※一般的な100V 家庭用コンセント環境下での最大出力は1500Wまでとなります。1500W以上の出力は240Vに対応したコンセントからの給電が必要となります。

※もっとも高い安定性と安全性を確保するため、6系統 12Vをすべて使用することをお勧めします。また、1200W以上の出力を必要とする環境の際は、必ず6系統 12Vをすべて使用してください。

※詳しくは下記メーカーサイト資料をご覧ください
G1600 notice for 100VAC area

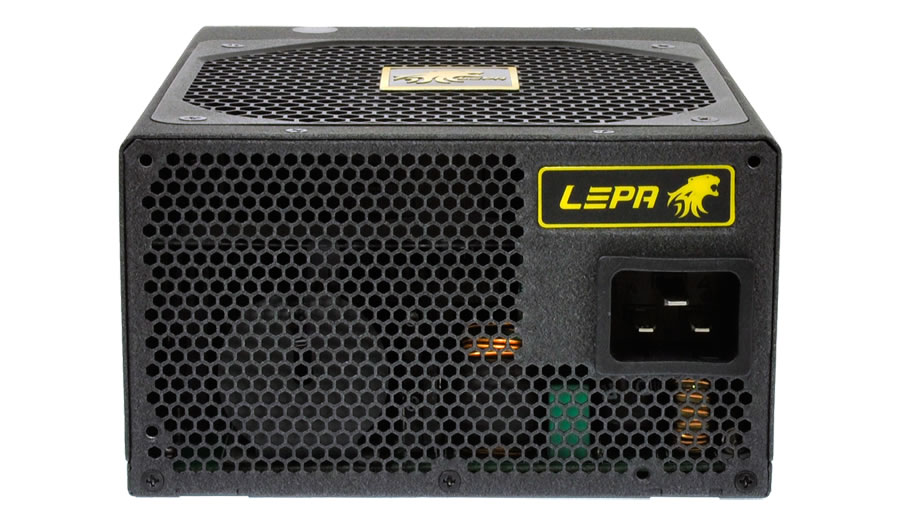

強度と冷却性能を高めたハニカム構造を採用

ハニカム構造のファンガードデザインを採用しています。正六角形の構造がファンガードの強度を高め、乱気流をノイズを抑制し最適なエアフローを構築します。より多くの空気を電源ユニット内部に取り込み、効果的に冷却します。

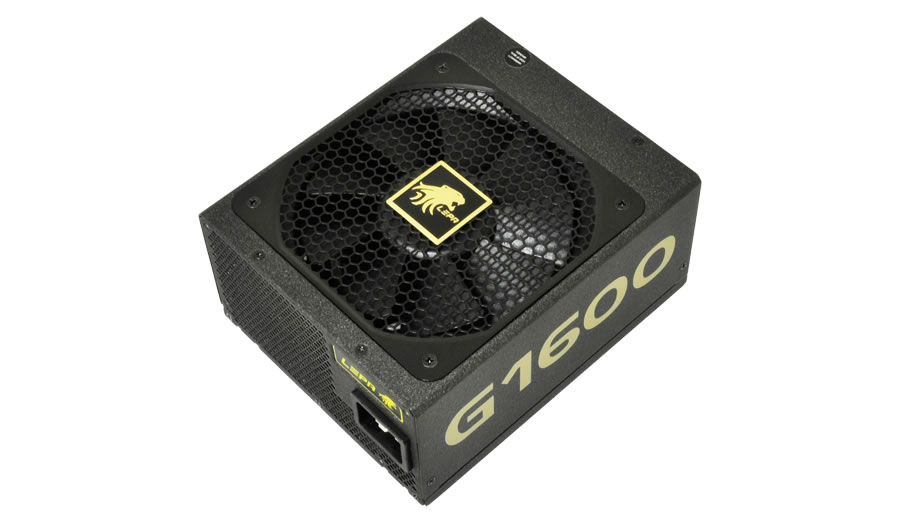

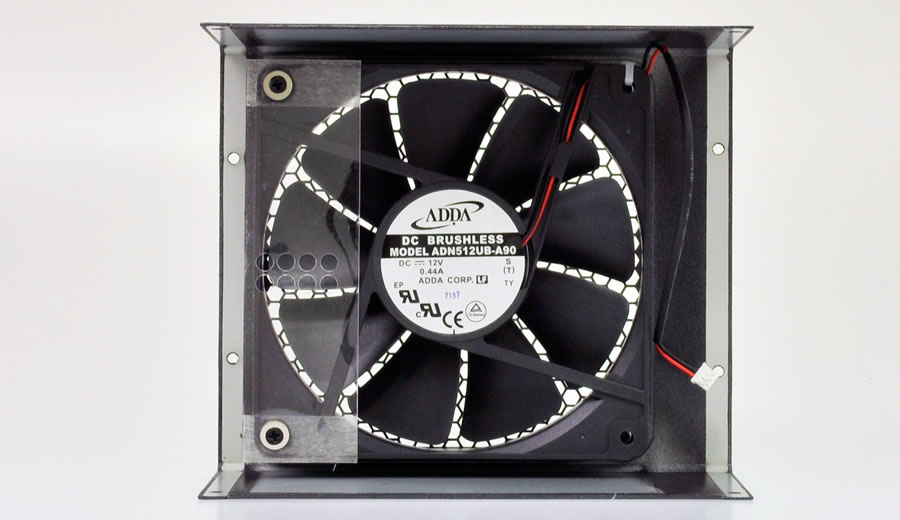

135mmの回転速度自動コントロールファン搭載

優れた冷却性能と静音性能を発揮する回転速度自動コントロールファンを搭載搭載しています。135mmの大口径ボールベアリングファンは、電源内部の温度や負荷に連動して最適な回転数に制御されます。


アクティブPFC搭載、ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧115-240V間でコンセントからの交流(AC)入力に対して、自動で切り替えを行います。

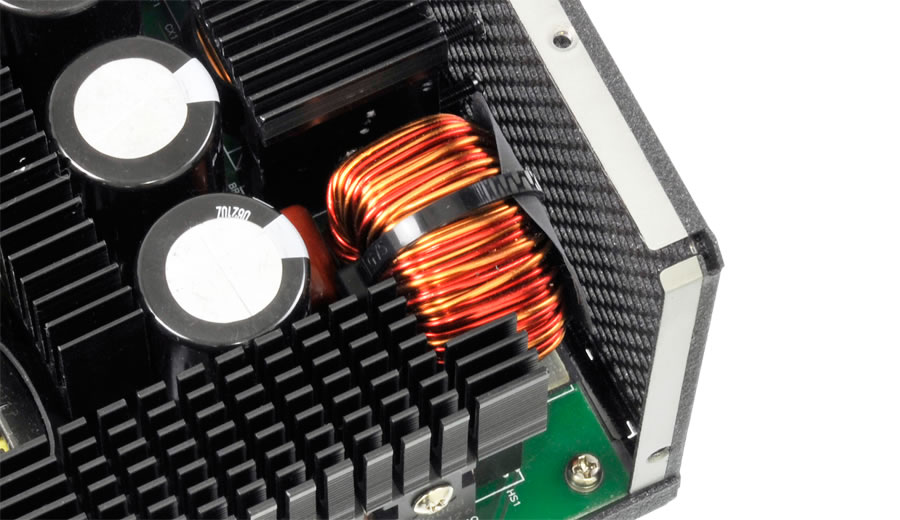

アクティブPFC用高性能フレックスコア

高性能フレックスコアを採用することにより、電流の湾曲を修正し、優れた整流性能を発揮します。電源が不安定な状況下でも、安定した出力が得られます。ワールドワイド入力115-240V下で、力率最大99%の安定したクリーンな電力を実現しました。


高レベルの安全を実現した各種保護回路

最高レベルの安全を実現するため、過電圧保護(OVP)、AC低電圧保護(UVP AC)、DC低電圧保護(UVP DC)、過電流保護(OCP)、過温度保護(OTP)、ショート回路保護(SCP)機能を搭載しています。



G1600-MA スペック
出力 1600W
規格 ATX12V v2.3 及び EPS12V v2.92準拠
搭載ファン 135mmボールベアリングファン(回転速度自動コントロールファン)
保護回路 過電圧保護(OVP)、AC低電圧保護(UVP AC)、DC低電圧保護(UVP DC)
過電流保護(OCP)、過温度保護(OTP)、ショート回路保護(SCP)、
安全性許認可 FCC
温度範囲 動作時 : 0℃~40℃
相対湿度範囲 動作時 : 温度(25℃)/湿度(85%) 結露しないこと
保管時 : 温度(50℃)/湿度(95%) 結露しないこと
製品サイズ 150(幅)×180(奥行)×86(高)mm
重量 約2.4kg
MTBF 100,000時間(負荷:70% 、入力電圧:230VAC/50Hz 、温度:25℃時)
PFC アクティブPFC
80PLUS GOLD
保証 3年間

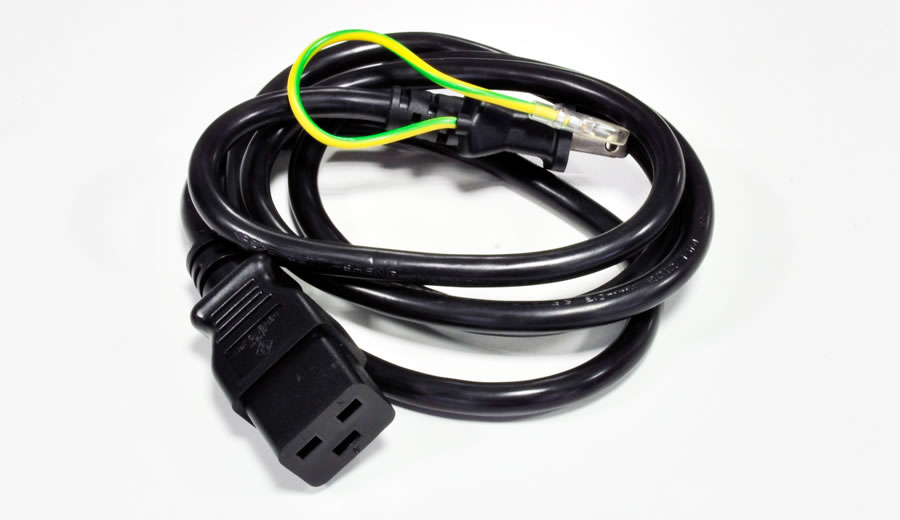

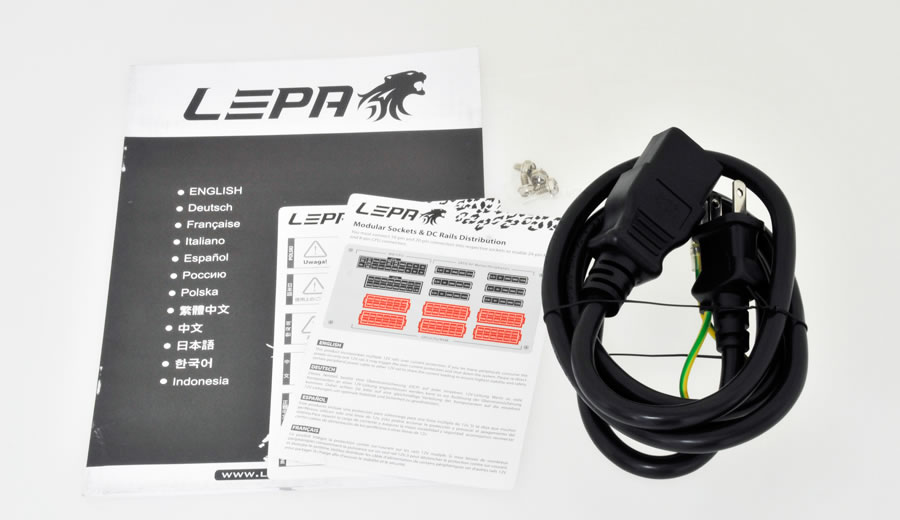

付属品
※付属品は予告なく変更される可能性があります。
パッケージサイズ 360(幅)×280(奥行)×110(高)mm

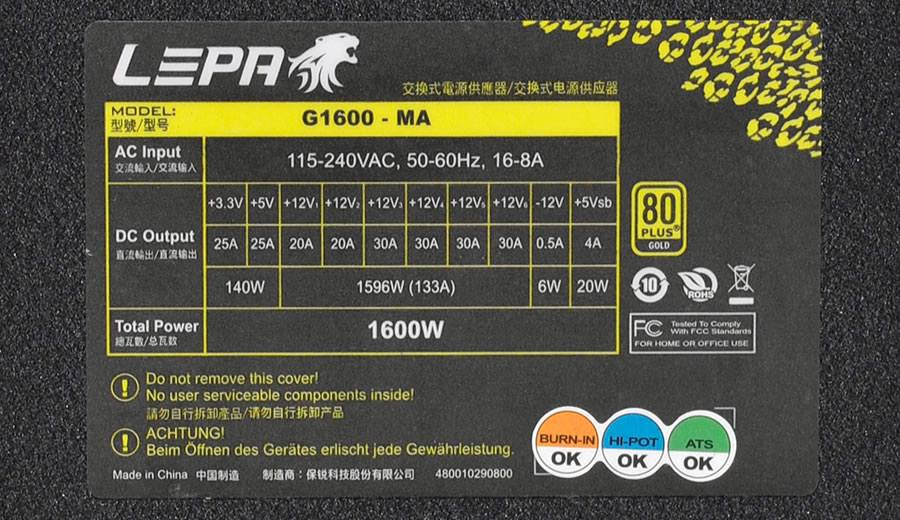

G1600-MA 出力
入力電圧 115-240VAC
入力周波数帯 50Hz-60Hz
入力電流 16-8A
DC出力 DC出力 定格出力 最大出力
+3.3V 25A 140W 1600W 1700W
+5V 25A
+12V1 20A 1596W(133A)
+12V2 20A
+12V3 30A
+12V4 30A
+12V5 30A
+12V6 30A
-12V 0.5A 6W
+5Vsb 4A 20W

※一般的な100V 家庭用コンセント環境下での最大出力は1500Wまでとなります。1500W以上の出力は240Vに対応したコンセントからの給電が必要となります。

※もっとも高い安定性と安全性を確保するため、6系統 12Vをすべて使用することをお勧めします。また、1200W以上の出力を必要とする環境の際は、必ず6系統 12Vをすべて使用してください。

※詳しくは下記メーカーサイト資料をご覧ください
G1600 notice for 100VAC area

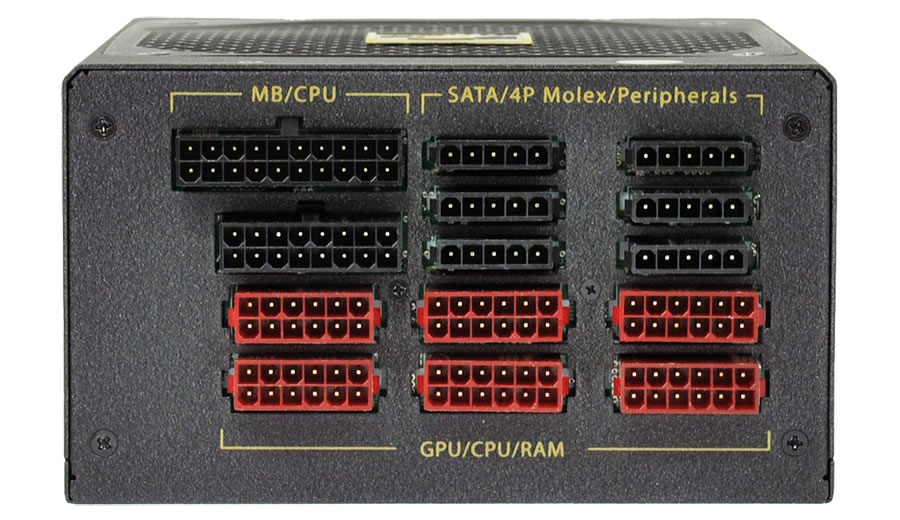

G1600-MA 電源コネクタ数
メイン24ピン電源コネクタ 1
CPU補助8ピン電源コネクタ 2
CPU補助4ピン電源コネクタ 1
6+2ピンPCI-E電源コネクタ 10
SATA電源コネクタ 14
ペリフェラル電源コネクタ 10
FDD電源コネクタ 2

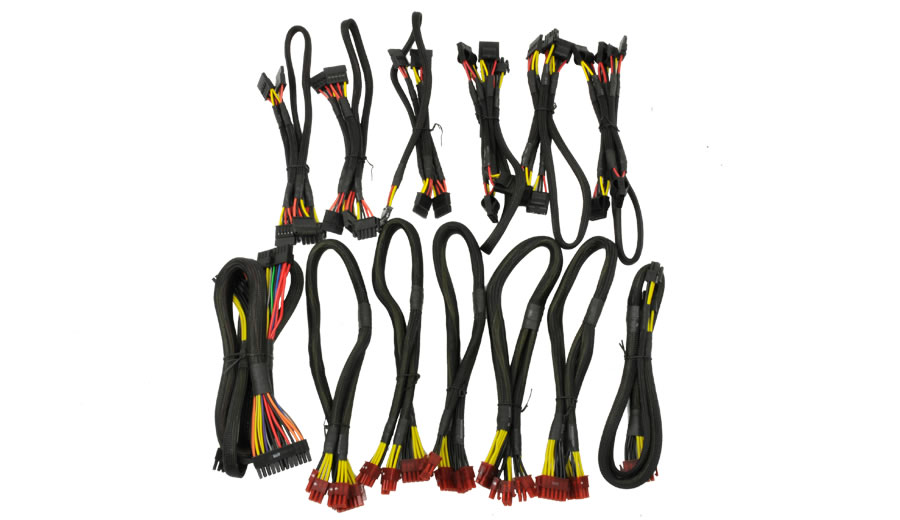

G1600-MA モジュラーケーブル数
出力ソケット数 14(PCI-E用×6)
メイン24ピン電源約60cm+CPU補助電源モジュラーケーブル約65cm
(1本にメイン24ピン電源コネクタ×1とCPU補助8ピン電源コネクタ×1)
1
CPU補助電源モジュラーケーブル約60cm
(1本にCPU補助8ピン電源コネクタ×1とCPU補助4ピン電源コネクタ×1)
1
6+2ピンPCI-E電源モジュラーケーブル約50cm
(1本に6+2ピンPCI-E電源コネクタ×2)
5
SATA電源モジュラーケーブル約90cm
(1本にSATA電源コネクタ×4)
3
ペリフェラル電源+FDD電源モジュラーケーブル約105cm
(1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1)
2
ペリフェラル電源+SATA電源モジュラーケーブル約90cm
(1本にペリフェラル電源コネクタ×2とSATA電源コネクタ×2)
1

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

発売詳細

発売日 2012年5月28日
型番 G1600-MA
店頭予想価格 31,800円前後
