ENERMAX

ERX630AWT【終息】

  • 80PLUS GOLD認証取得 630W電源ユニット
  • 1系統12V 51Aのシングルレーン出力
  • 特許を取得した139mm静音ツイスターベアリングファン搭載
  • シャットダウン後も冷却を続けるヒートガード機能
  • 柔らかく取り回しが簡単なフラットモジュラーケーブル
  • Intel 第4世代Core processor「Haswell」をサポート
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現

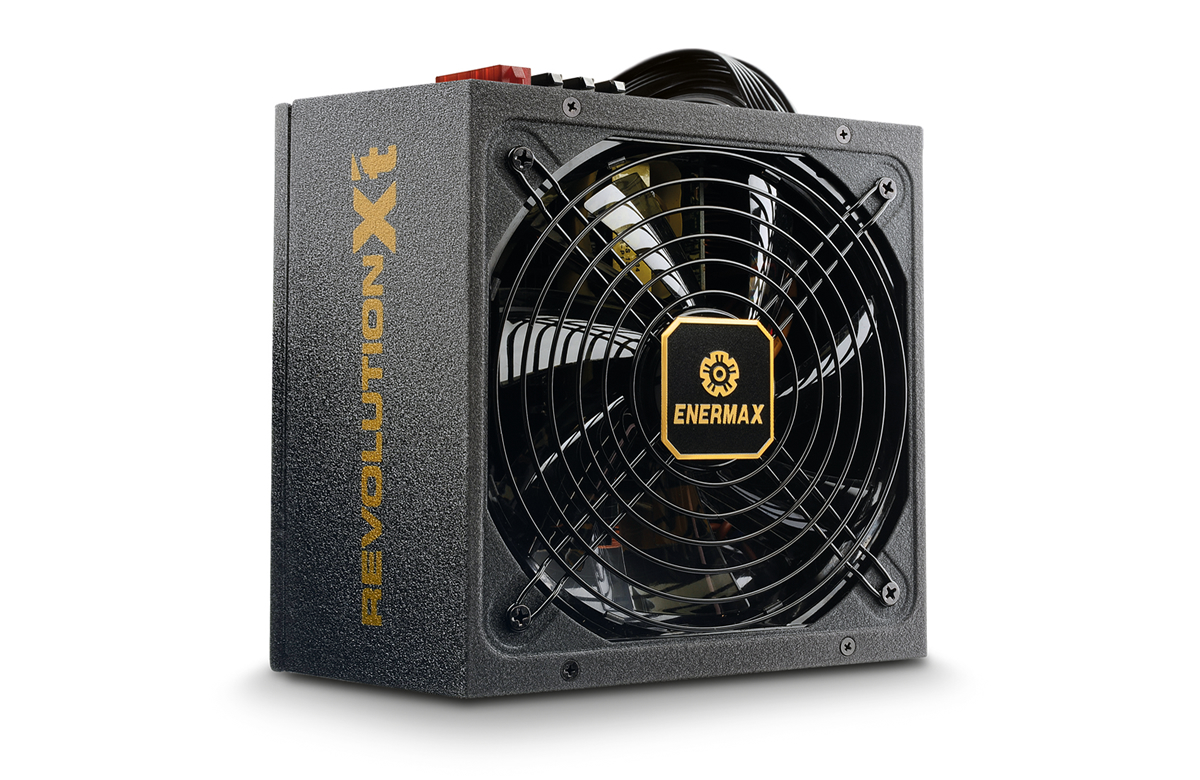

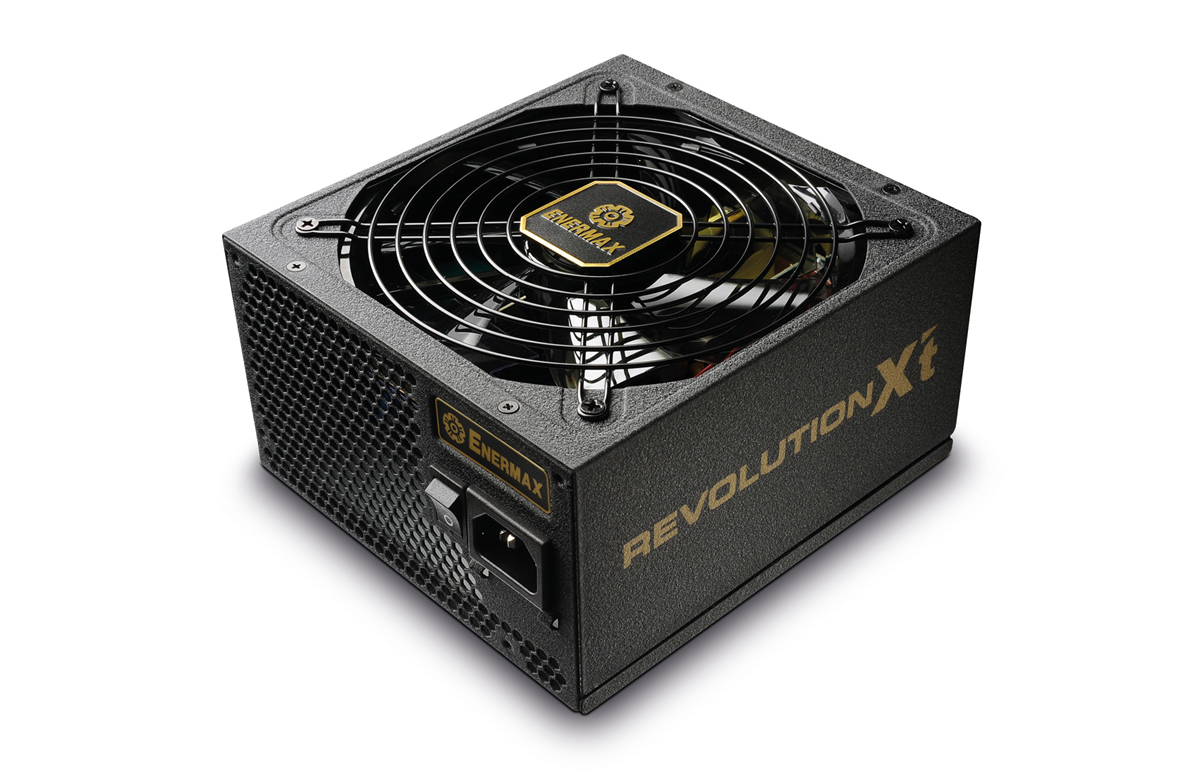

  • ENERMAX Revolution-X’t ERX630AWT

ERX630AWT 製品特徴

ERX630AWT (13)
80PLUS GOLD認証取得 1系統 630W電源ユニット

ERX630AWTは、80PLUS GOLD認証を取得した電源ユニットです。容量630W、1系統12V 51Aのシングルレーンシステムを採用しています。Intel 第4世代Core processor「Haswell」をサポート、優れた変換効率を実現するDC-DCコンバータ搭載、ErP Lot 6 2013サポートして待機電力0.5W以下を実現しています。特許を取得した139mm静音ツイスターベアリングファン、シャットダウン後も冷却を続けるヒートガード機能により圧倒的な冷却性能と抜群の静音性を発揮します。


80plus gold
80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


ERX630AWT (5)

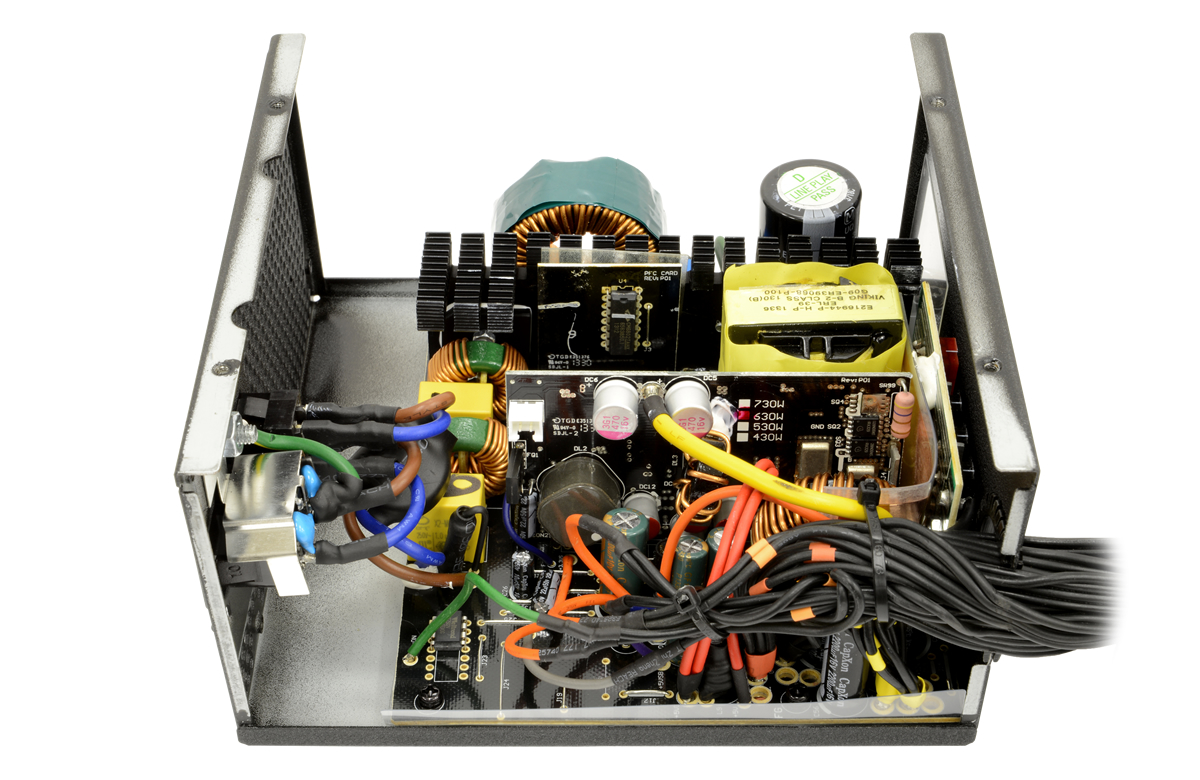

優れた変換効率を実現するDC-DCコンバータ

優れた変換効率を実現するDC-DCコンバータを採用しています。高効率で低発熱な回路は優れた変換効率を発揮、高負荷時においても安定した出力を実現します。


ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。

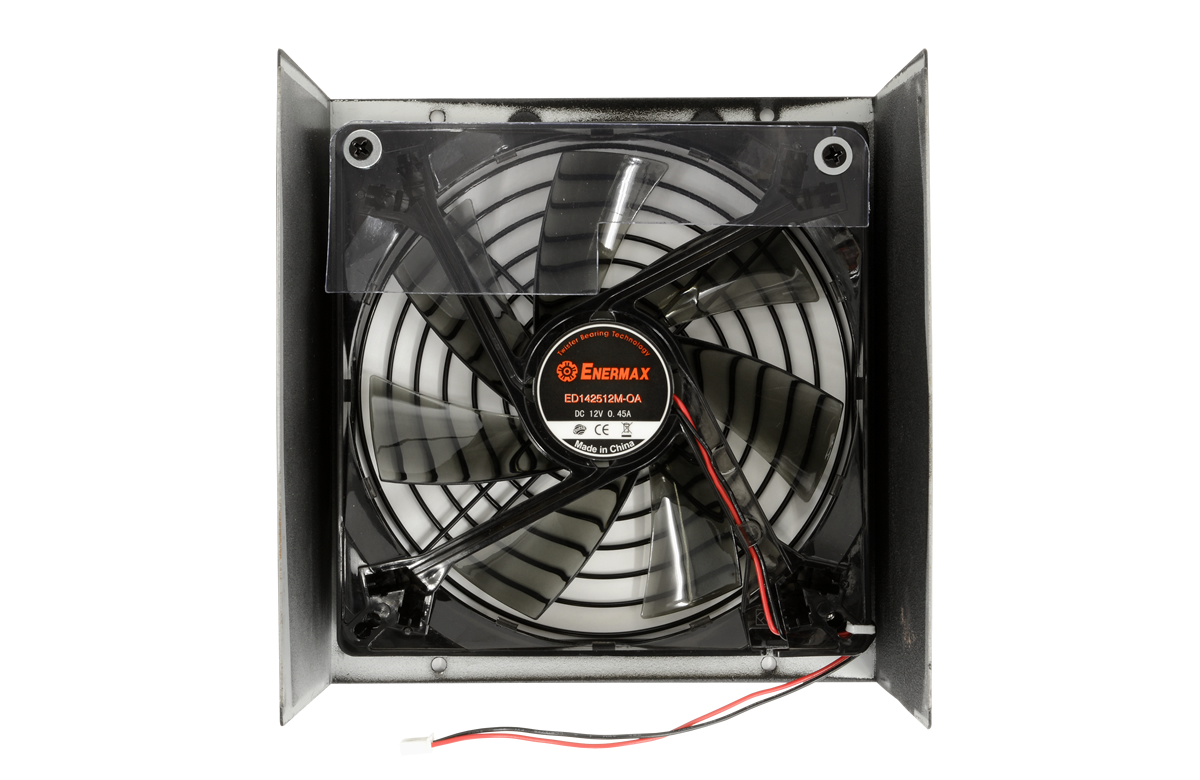

特許を取得した139mm静音ツイスターベアリングファン搭載

特許を取得した139mm静音ツイスターベアリングファン搭載しています。従来のダブルボールベアリングに比べ、摩擦抵抗を抑え、特別な潤滑油を用いることなく滑らかな回転を可能にします。高耐熱性のPCB基板、回転振動を抑制するマグネティックボールにより、MTBF(平均故障間隔)10万時間の超長寿命を実現します。


Revolution-X't (3)

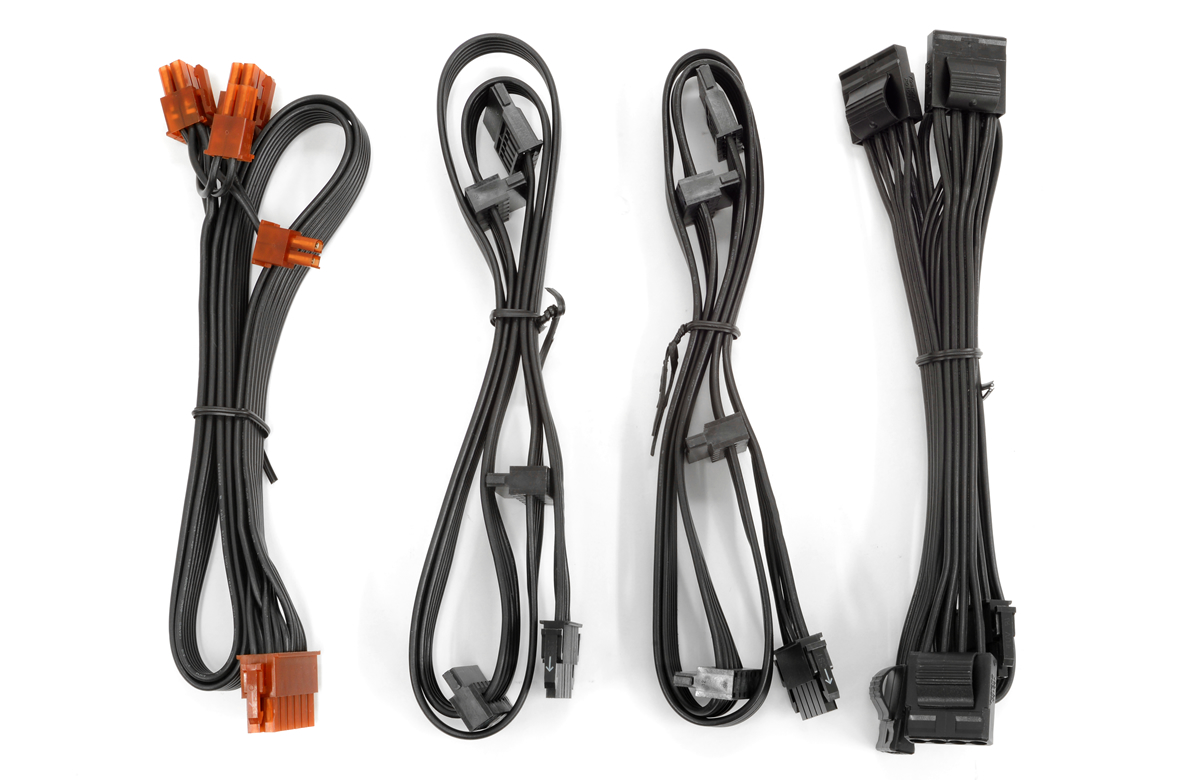

フラットモジュラーケーブルを採用

フラットタイプのモジュラーケーブルを採用しています。スリーブ加工のされた従来のケーブルに比べ柔らかく、ケース内の限られたスペースにも簡単に取回すことが可能です。


ERX630AWT (12)
ケーブルは一部取り外し可能なセミモジュラー式

ケーブルは一部取り外し可能なセミモジュラー式を採用しています。必ず使用する直付ケーブルに加え、システム構成に応じて電源ケーブルを選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。


ERX630AWT (2)
マルチグラフィックスに対応する強力な+12V出力

630Wの大容量に加え、51Aという強力な+12V出力を備えています。ハイエンドな構成へも安定かつ強力な電力を供給できます。最大で4個のPCI-E電源、4個のペリフェラル電源、8個のSATA電源を利用できます。


ERX630AWT (8)

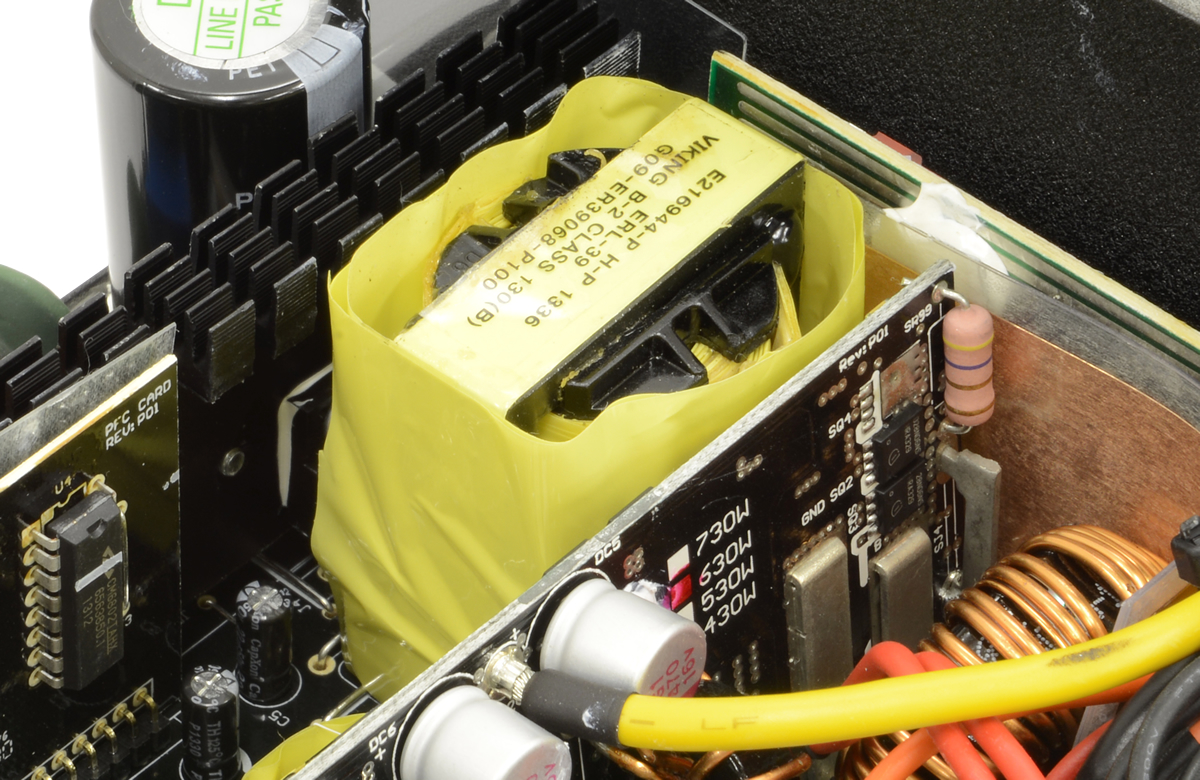

高出力を支える大容量メイントランス

各電源容量の出力をサポートする大容量のメイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。


ERX630AWT (10)

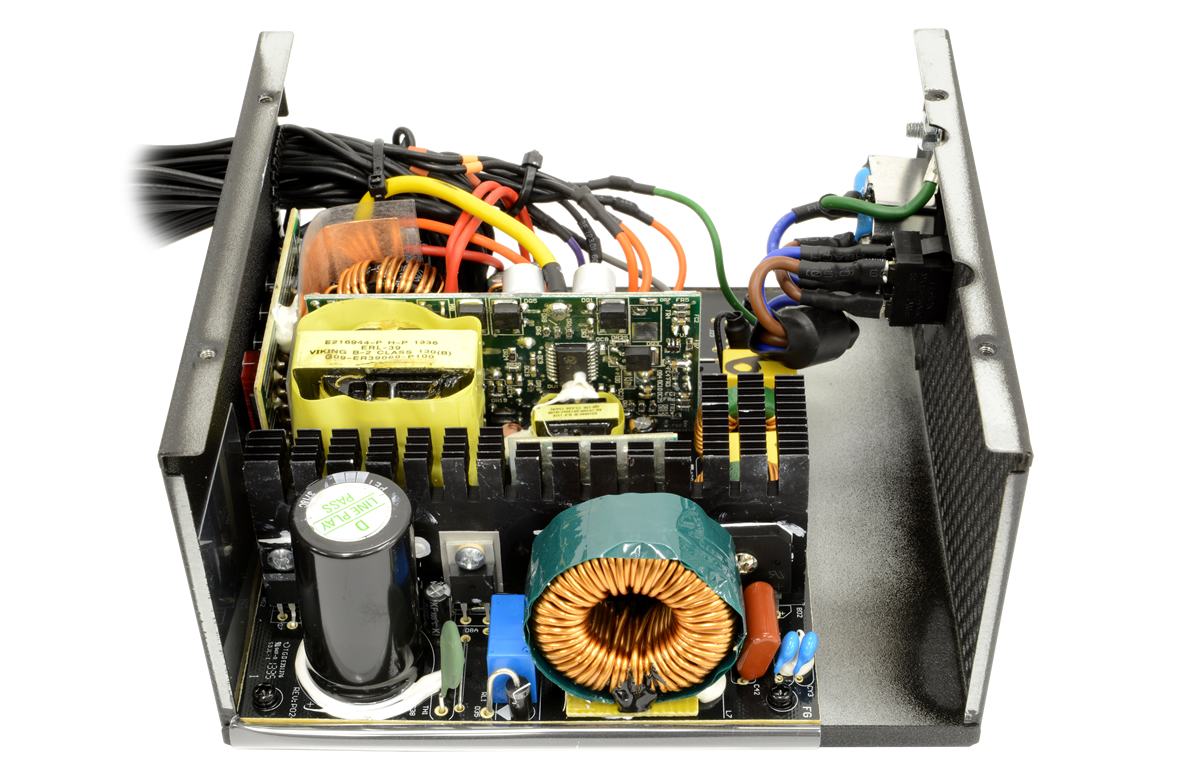

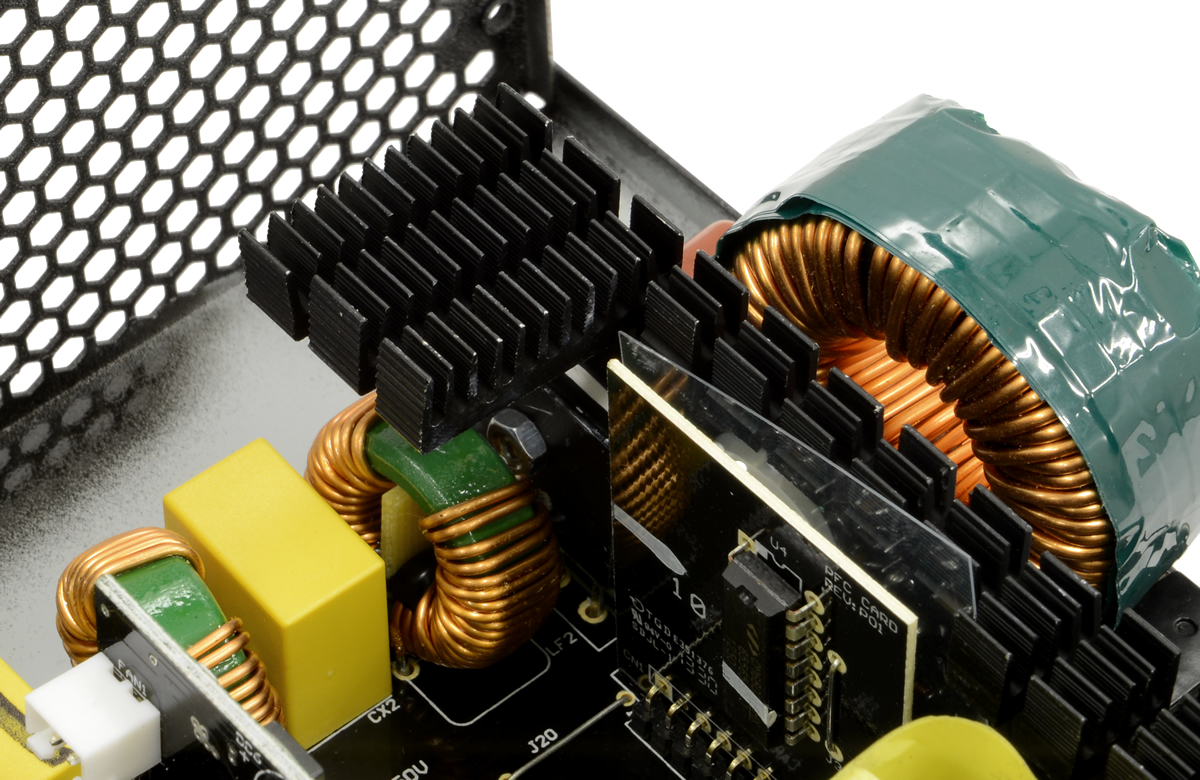

優れた冷却性能を誇るアルミ製の大型ヒートシンク

アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築します。


ERX630AWT (11)

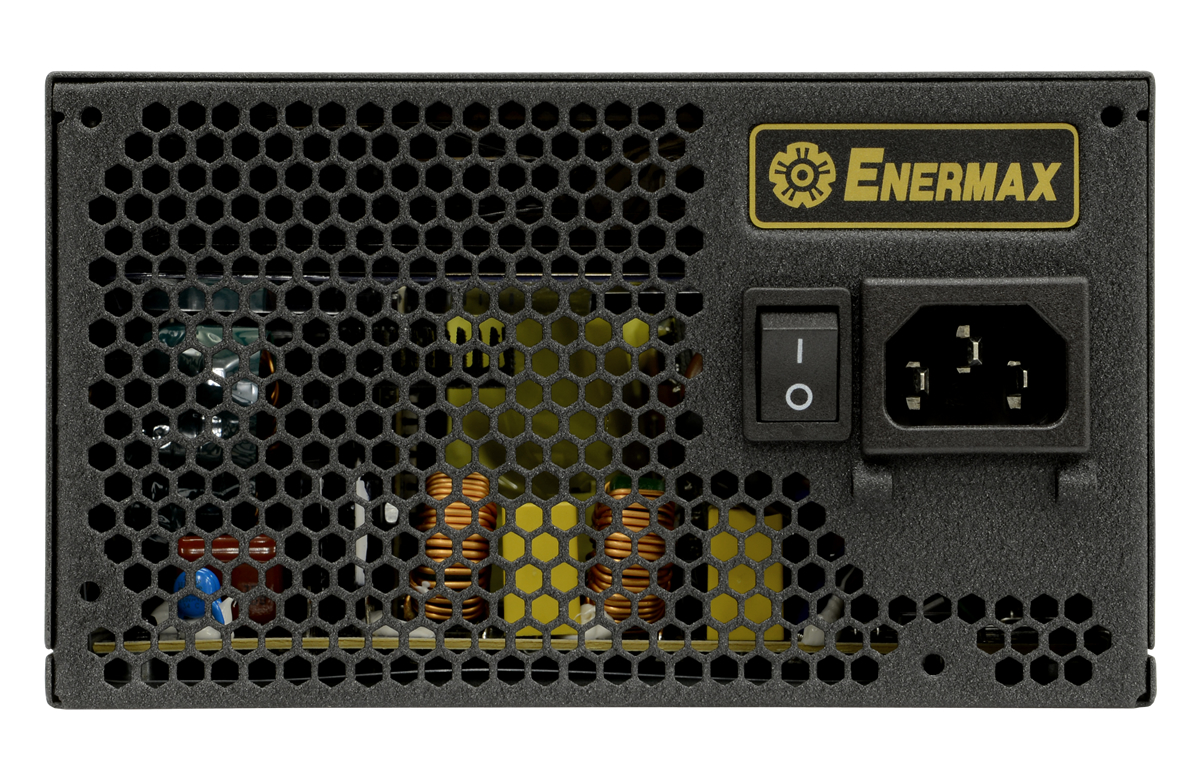

アクティブPFC搭載、ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧100-240V間でコンセントからの交流(AC)入力に対して、自動で切り替えを行います。


ERX630AWT (4)
高レベルの安全を実現した各種保護回路

DC過電圧保護(OVP)、過負荷保護(OPP)、過温度保護(OTP)、雷防止保護(SIP)、ショート回路保護(SCP)による保護機能と、GOST、CB、CCC、C-Tick、FCC、CE、BSMIなどの安全認証規格/EMCにより高レベルの安全性を確保しています。


安心の5年保証

ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は製品購入から5年間です。



ERX630AWT スペック
出力 630W
搭載ファン 139mmツイスターベアリングファン(ファン速度自動コントロール機能)
保護回路 DC過電圧保護(OVP)、過負荷保護(OPP)、過温度保護(OTP)、 雷防止保護(SIP)、ショート回路保護(SCP)
安全認証規格/EMC GOST、CB、CCC、C-Tick、FCC、CE、BSMI
温度範囲 動作時 : 0℃~40℃ 保管時 : -20℃~70℃
相対湿度範囲 動作時 : 25℃、湿度20%~90% 結露しないこと 保管時 : 50℃、湿度5%~95% 結露しないこと
製品サイズ W150mm×D160mm×H86m
重量 約1.8kg
MTBF 100,000時間(負荷:70% 、入力電圧:230VAC/50Hz 、温度:25℃時)
PFC アクティブPFC
80PLUS GOLD
保証 5年間
付属品 ERX630AWT (12) 1×取扱説明書 1×ケーブルポーチ 2×マジックバンド 1×コードガード 1×取り付け用ネジセット 1×ACコード ※付属品は予告なく変更される可能性があります。
パッケージサイズ W290mm×D130mm×H210m
パッケージ重量 約2.7kg

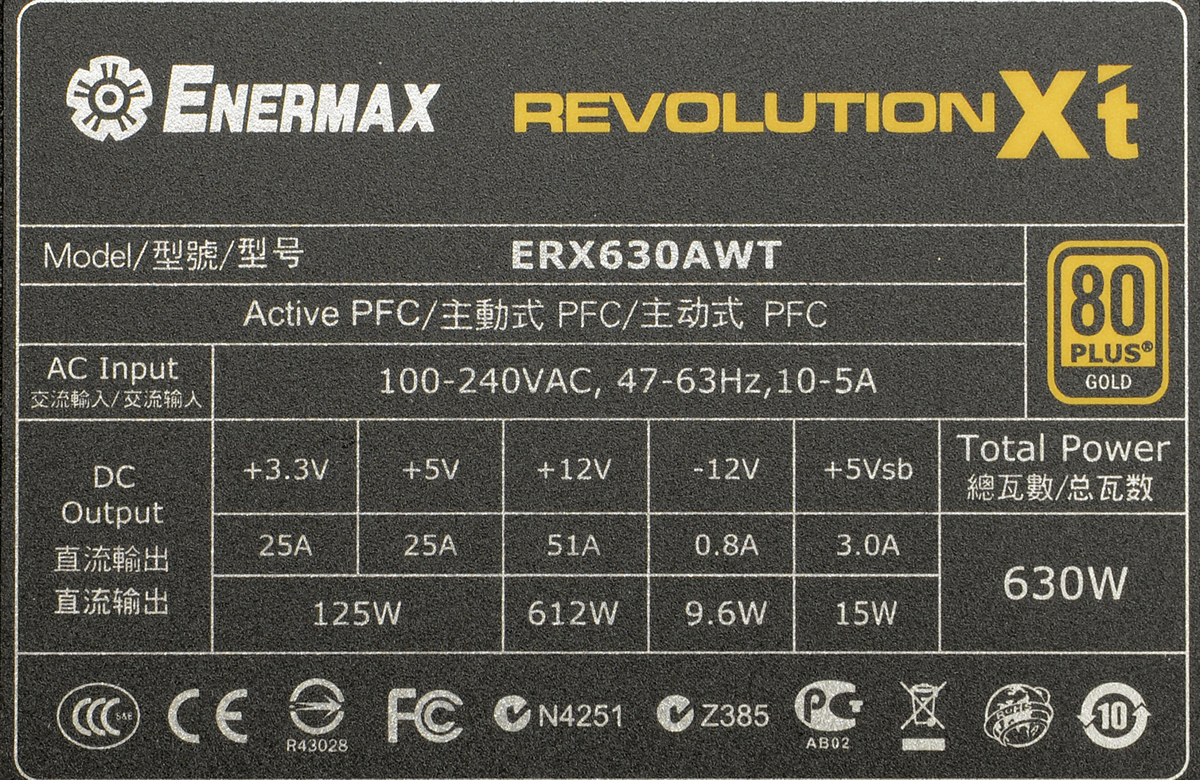

ERX630AWT 出力
入力電圧 100-240VAC
入力周波数帯 47Hz-63Hz
入力電流 10-5A
DC出力 DC出力 定格出力
+3.3V 25A 125W 630W
+5V 25A
+12V 51A 612W
-12V 0.8A 9.6W
+5Vsb 3A 15W



ERX630AWT 電源コネクタ数
コネクタ種類 直結コネクタ数 プラグインコネクタ数
メイン20+4ピン電源コネクタ 1
CPU補助4+4ピン電源コネクタ 1
6+2ピンPCI-E電源コネクタ 2 2
SATA電源コネクタ 8
ペリフェラル電源コネクタ 4
FDD電源コネクタ 1



ERX630AWT モジュラーケーブル数
出力ソケット数 4
6+2ピンPCI-E電源モジュラーケーブル約50cm (1本に6+2ピンPCI-E電源コネクタ×2) 1
SATA電源モジュラーケーブル約90cm (1本にSATA電源コネクタ×4) 2
ペリフェラル電源+FDD電源モジュラーケーブル約110cm (1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1) 1

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。
