ANTEC
【終息】NE Platinum
- 80PLUS Platinum認証取得 高効率高耐久電源ユニット
- 静音性に優れた120mm自動回転数制御ファン搭載
- 日本メーカー製コンデンサを採用
- 優れた変換効率と低ノイズを実現するサーバーグレードLLC
- ケーブルマネジメントに優れたフルモジュラー仕様
- 小型システムに最適な奥行140mmのコンパクト設計
- 優れた保護回路と高耐久設計で長期7年保証付帯

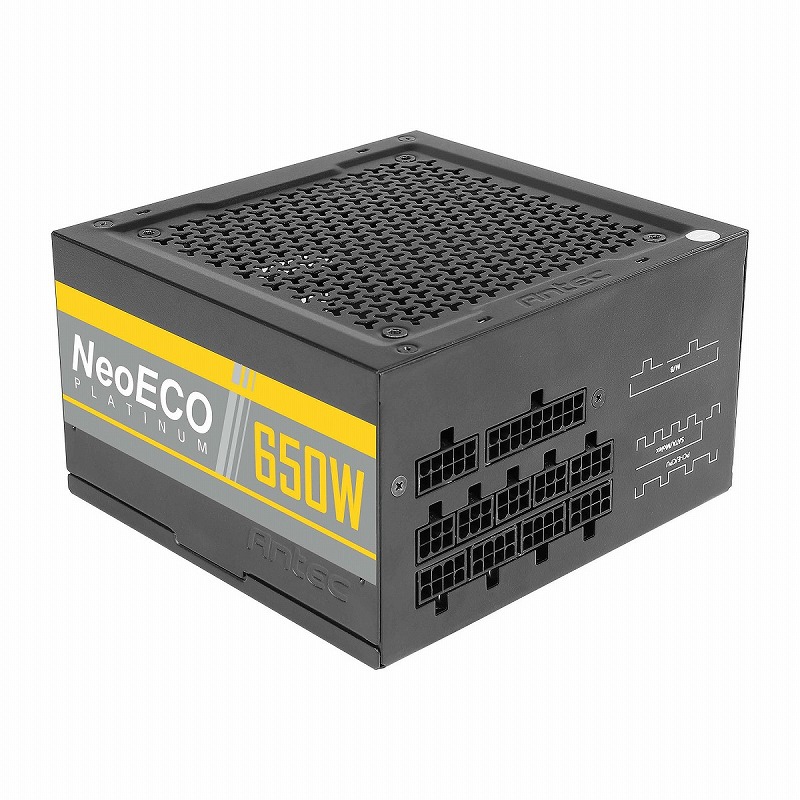

- Antec NE Platinum
NE Platinum 製品特徴
80PLUS Platinum認証取得 高効率高耐久電源ユニット
NE Platinumは、80PLUS Platinum認証を取得した高効率高耐久電源ユニットです。日本メーカー製コンデンサを採用、静音性に優れた120mm自動回転数制御ファン搭載、サーマルマネージャー機能により、温度変化に応じて回転数を制御します。優れた変換効率と低ノイズを実現するサーバークラスLLCとDCtoDC回路、ケーブルマネジメントに優れたフラットタイプのフルモジュラーケーブルを採用、奥行き140mmのコンパクト設計で、小型システムに最適な電源ユニットです。650W、750W、850Wの3つをラインアップ。
80PLUS Platinum認証取得
80PLUS Platinum認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。Platinumは、電源の負荷率が20％のとき変換効率が 90％以上、負荷率が50％のとき変換効率が92％以上、負荷率が100％のとき変換効率が89％以上の効率を持つ電源のみ取得できます。
フルブリッジLLCとDCtoDC、Zero RPM動作対応

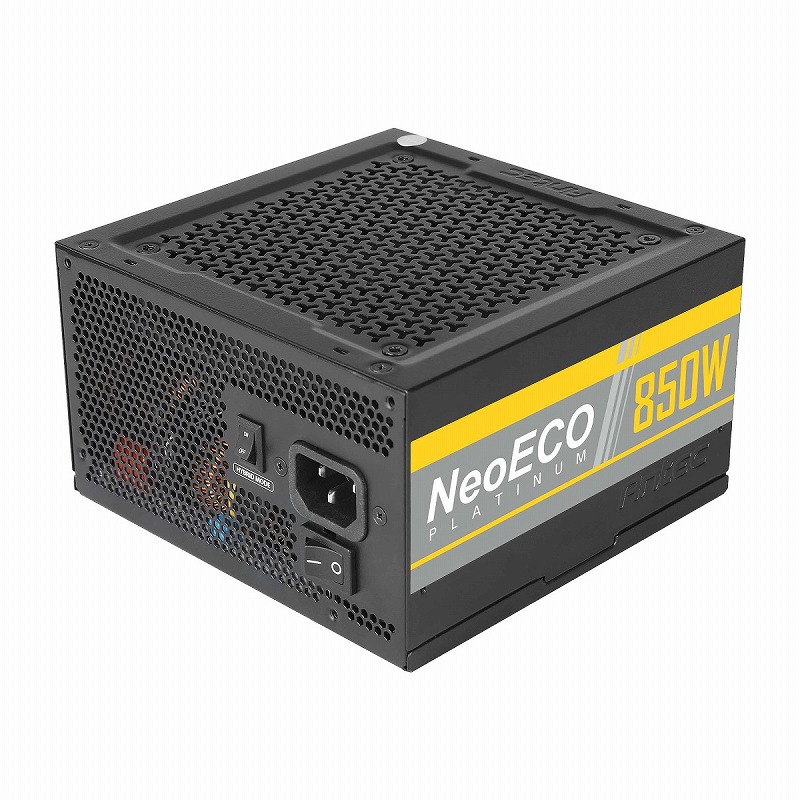

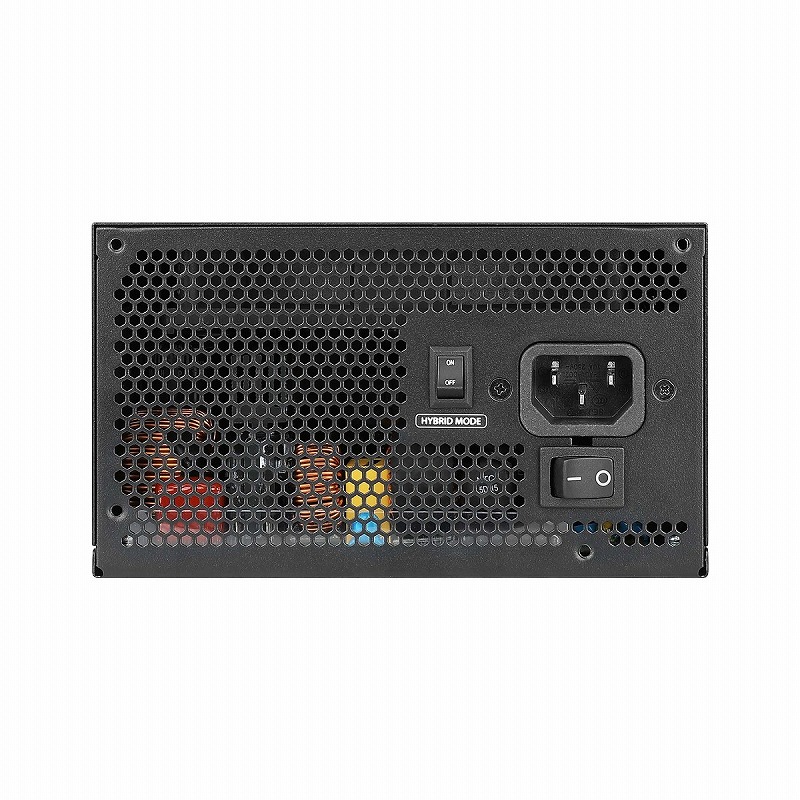

高周波ノイズとスイッチング損失を抑制したフルブリッジLLC回路、優れた変換効率を実現するDC to DCコンバータを搭載しています。高効率で低発熱な回路は高負荷時でも安定した出力を実現します。また、本体のHybridモードスイッチをONにすることで、低出力時にファンの回転をストップするZero RPM動作に対応。使用中の騒音を最低限に抑えます。
※HybridモードOFFの場合、負荷に合わせて常時ファンが回転します

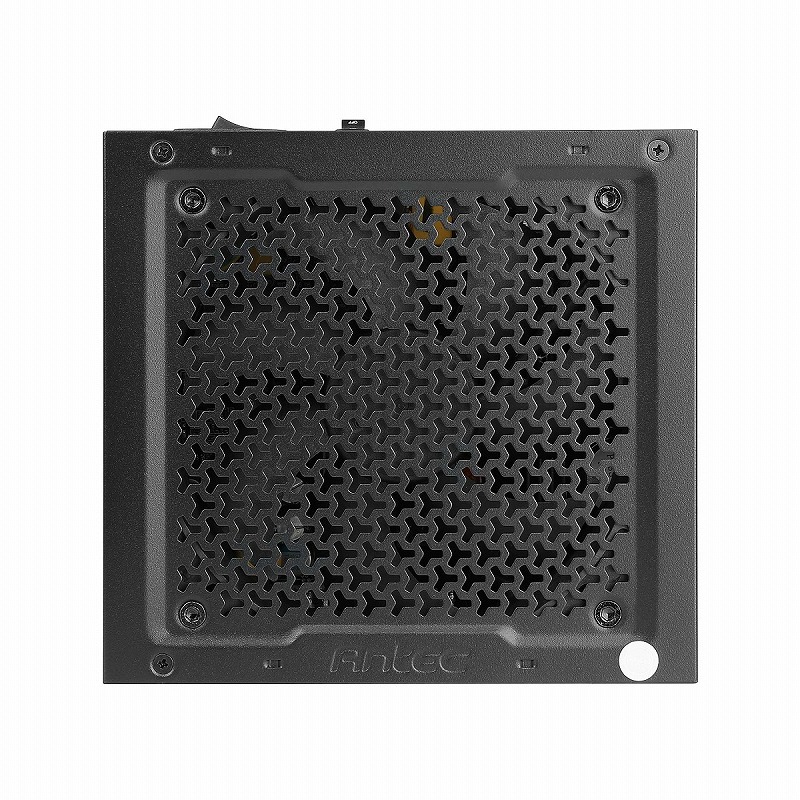

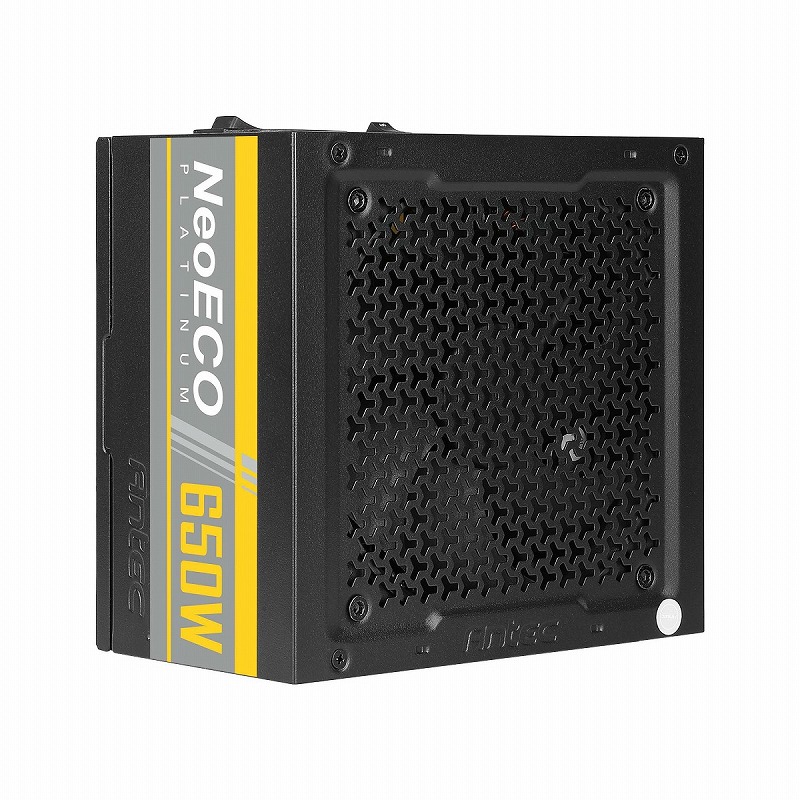

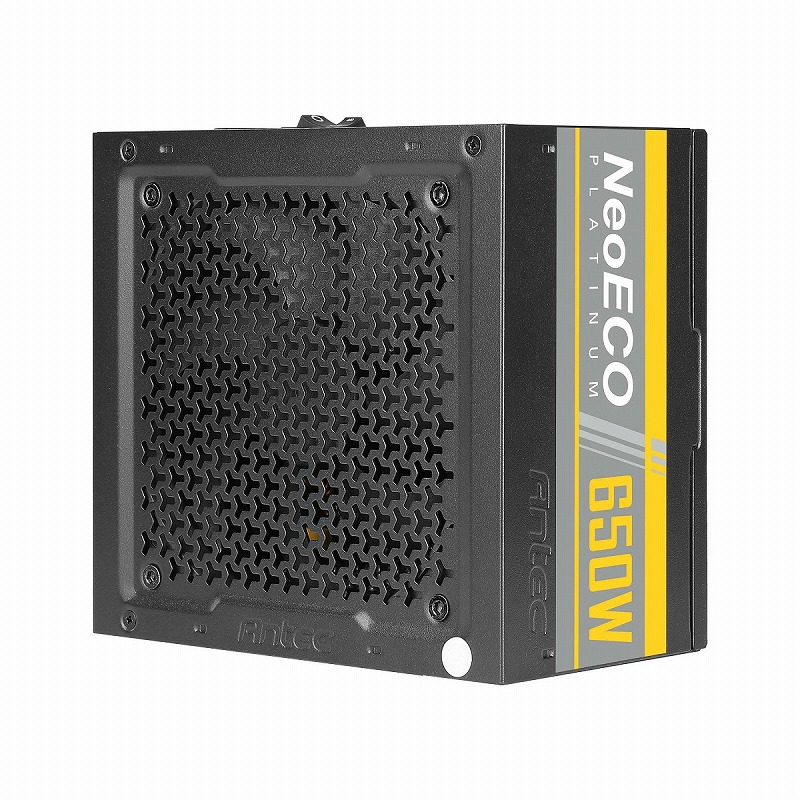

静音性に優れた120mm自動回転数制御ファン搭載
静音性に優れた120mmスリーブベアリングファンを搭載しています。温度に応じて回転数を変化させるサーマルマネージャー機能により、抜群の静音性を発揮します。

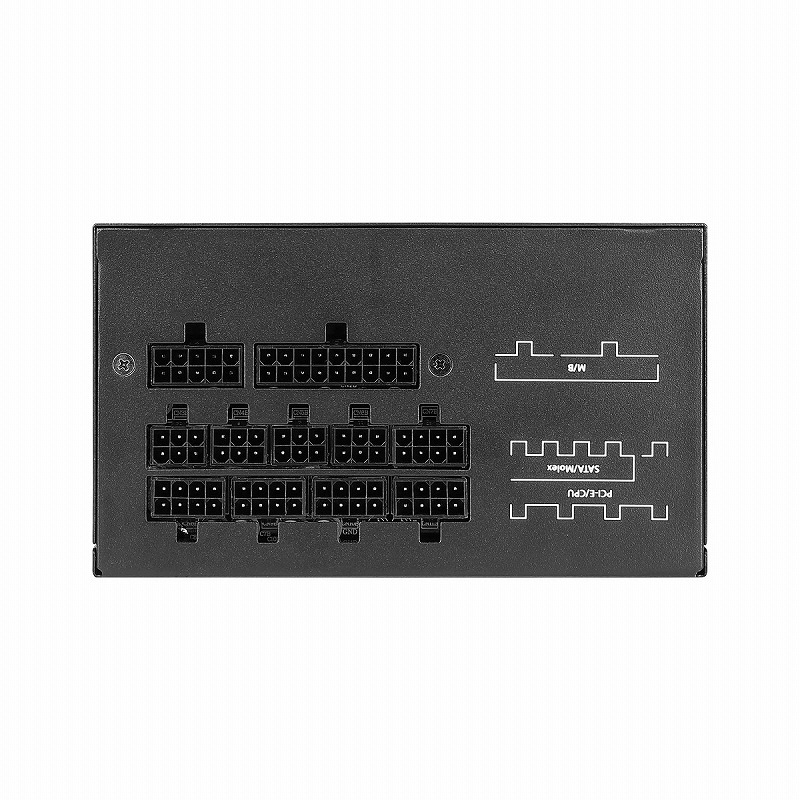

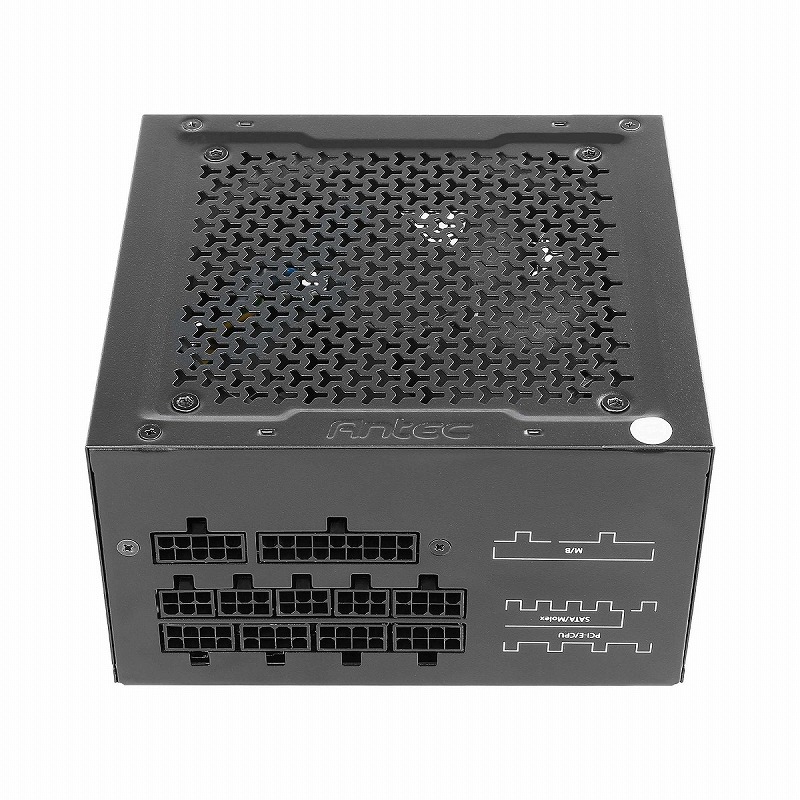

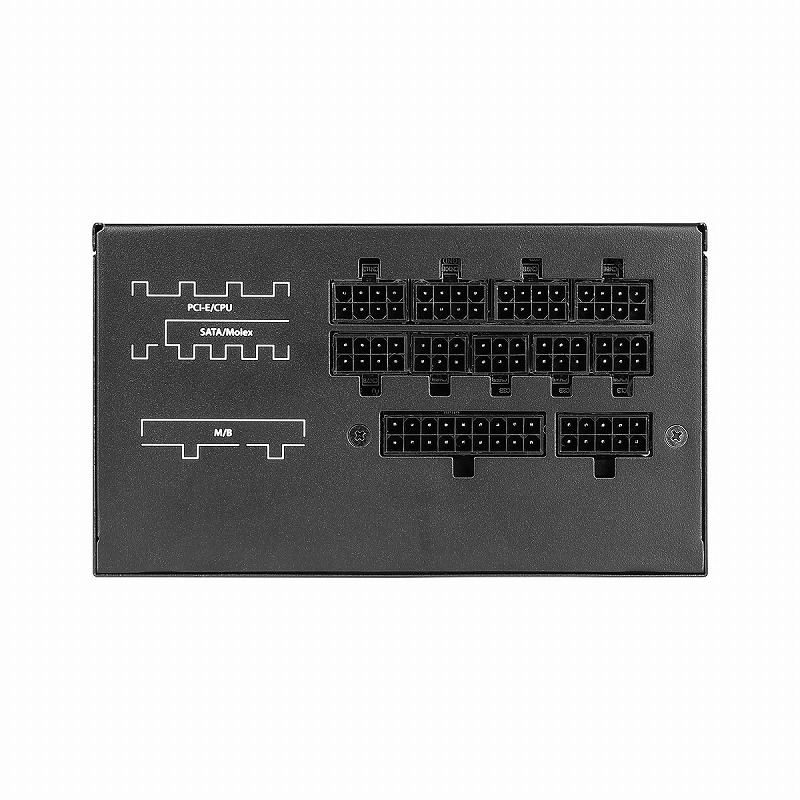

ケーブルマネジメントに優れたフルモジュラー仕様
フラットタイプのフルモジュラーケーブルを採用しています。スリーブ加工のされた従来のケーブルに比べ柔らかく、裏配線などのケーブルマネジメントをサポートします。

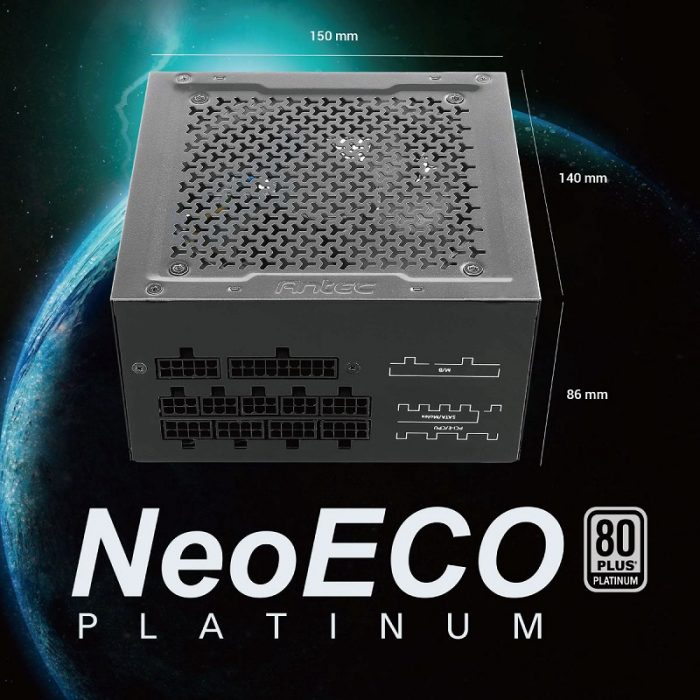

奥行140mmのコンパクト設計を採用
奥行140mmのコンパクト設計を採用しています。Micro-ATXケースなど、限られたスペースにも無理なく簡単に組み込むことが可能です。
アクティブPFC＆ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力（100-240VAC）機能により、切り替えスイッチを操作する手間が解消されています。
Antec Quality 7年間保証
Antecは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は7年間です。
NE Platinum スペック
| 型番 | NE650 Platinum | NE750 Platinum | NE850 Platinum |
|---|---|---|---|
| JAN | 0761345117197 | 0761345117258 | 0761345117319 |
| 出力 | 650W | 750W | 850W |
| 搭載ファン | 自動回転数制御対応120mm静音ファン | ||
| 保護回路 | 過電流保護(OCP)、加熱保護(OTP)、過電圧保護(OVP)、低電圧保護回路(UVP)、 無負荷定格速度運転(NLO)、ショート保護回路(SCP)、過電力保護回路(OPP)、突入電流保護(SIP) | ||
| PFC | アクティブPFC | ||
| 80PLUS | Platinum | ||
| 保証 | 7年間 | ||
| 付属品 | 1×取扱説明書 1×ACコード ※付属品は予告なく変更される可能性があります。 | ||
| 本体サイズ | W150mm×D140mm×H86mm | ||
| 本体重量 | 約1.95kg | 約2.04kg | 約2.17kg |
| パッケージサイズ | W280mm×D203mm×H103mm | ||
| パッケージ重量 | 約2.47kg | 約2.56kg | 約2.71kg |
NE650 Platinum 出力
| 型番 | NE650 Platinum | ||||
|---|---|---|---|---|---|
| 入力電圧 | 100-240VAC | ||||
| 入力周波数帯 | 50Hz-60Hz | ||||
| 入力電流 | 10A max | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 20A | 20A | 54A | 0.3A | 2.5A | |
| 100W | 648W | 3.6W | 12.5W | ||
| 定格出力 | 650W | ||||
NE750 Platinum 出力
| 型番 | NE750 Platinum | ||||
|---|---|---|---|---|---|
| 入力電圧 | 100-240VAC | ||||
| 入力周波数帯 | 50Hz-60Hz | ||||
| 入力電流 | 10A max | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 20A | 20A | 62A | 0.3A | 2.5A | |
| 100W | 744W | 3.6W | 12.5W | ||
| 定格出力 | 750W | ||||
NE850 Platinum 出力
| 型番 | NE850 Platinum | ||||
|---|---|---|---|---|---|
| 入力電圧 | 100-240VAC | ||||
| 入力周波数帯 | 50Hz-60Hz | ||||
| 入力電流 | 10A max | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 20A | 20A | 70A | 0.3A | 2.5A | |
| 100W | 840W | 3.6W | 12.5W | ||
| 定格出力 | 850W | ||||
NE Platinum 電源コネクタ数
| 型番 | NE650 Platinum | NE750 Platinum | NE850 Platinum |
|---|---|---|---|
| メイン24ピン電源コネクタ | 1 | 1 | 1 |
| CPU補助4+4ピン電源コネクタ | 2 | 2 | 2 |
| 6+2ピンPCI-E電源コネクタ | 4 | 4 | 6 |
| SATA電源コネクタ | 9 | 9 | 12 |
| ペリフェラル電源コネクタ | 4 | 4 | 4 |
| FDD電源コネクタ | 1 | 1 | 1 |
NE Platinum ケーブル数
| 型番 | NE650 Platinum | NE750 Platinum | NE850 Platinum |
|---|---|---|---|
| メイン24ピン電源ケーブル 約600mm |
1 | 1 | 1 |
| CPU補助4+4ピン電源ケーブル 約650mm |
2 | 2 | 2 |
| 6+2ピンPCI-E電源ケーブル 約600mm (1本に2つのコネクタ) |
2 | 2 | 3 |
| SATA電源ケーブル 約550+150+150mm （1本に3つのコネクタ） |
3 | 3 | 0 |
| SATA電源ケーブル 約550+150+150+150 （1本に4つのコネクタ） |
0 | 0 | 3 |
| ペリフェラル電源ケーブル 約550+150+150+150mm (1本に4つのコネクタ) |
1 | 1 | 1 |
| FDD電源ケーブル 約150mm （1本に1つのコネクタ） |
1 | 1 | 1 |

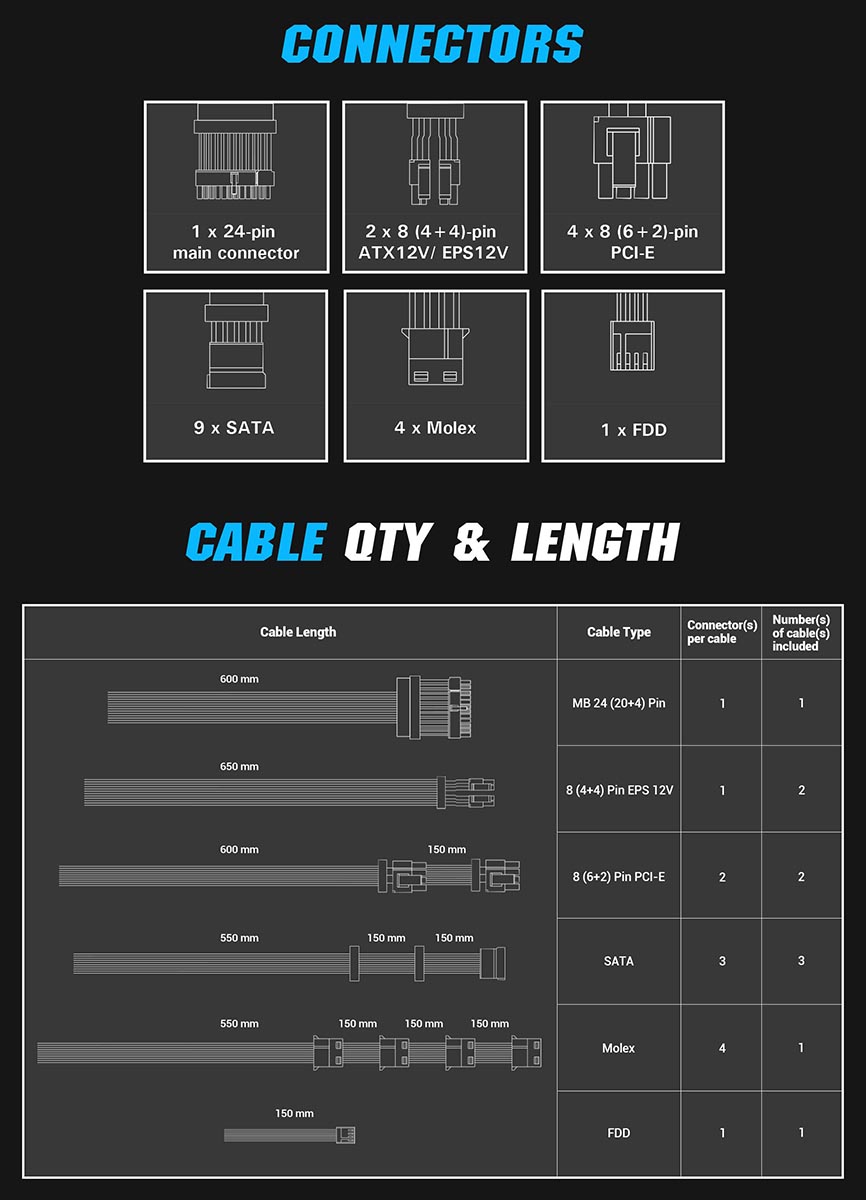

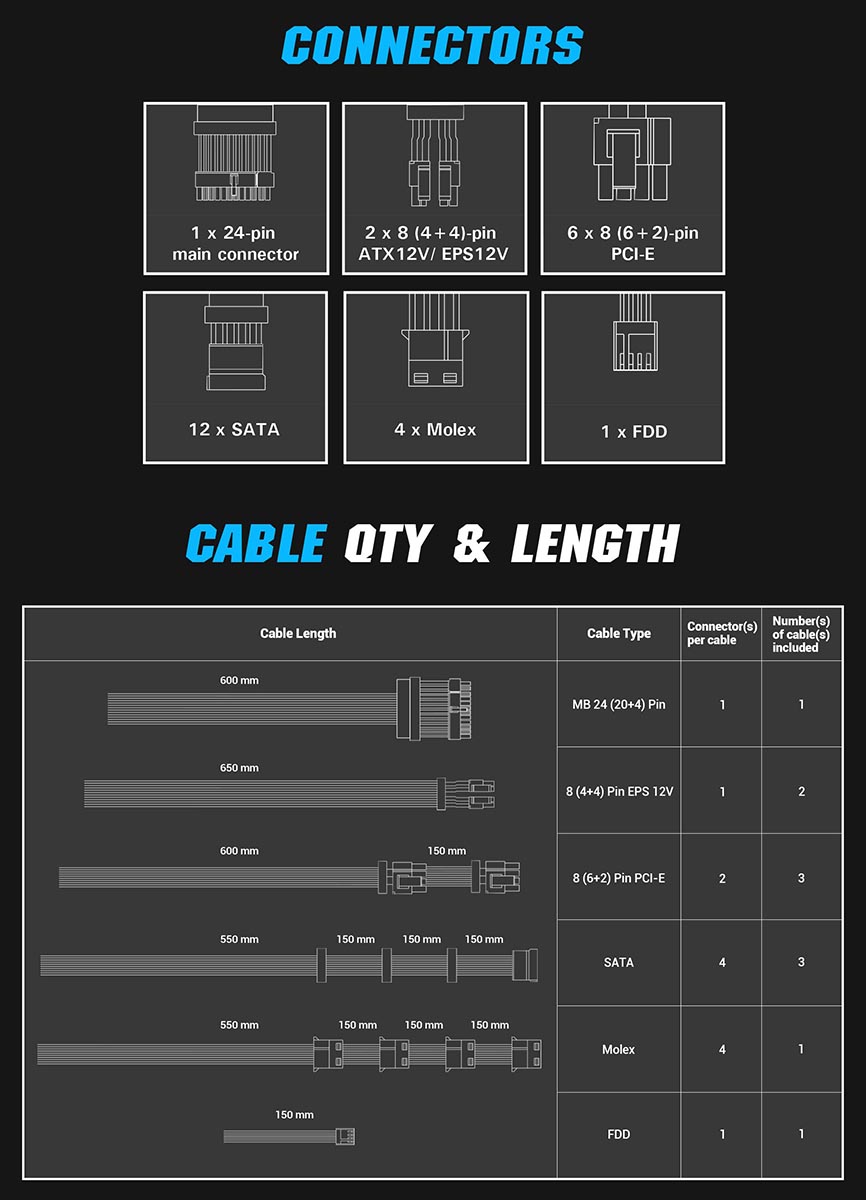

| 図解 （クリックして拡大） |
 |
 |
 |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。
| 発売日 | 2021年3月27日 | |
|---|---|---|
