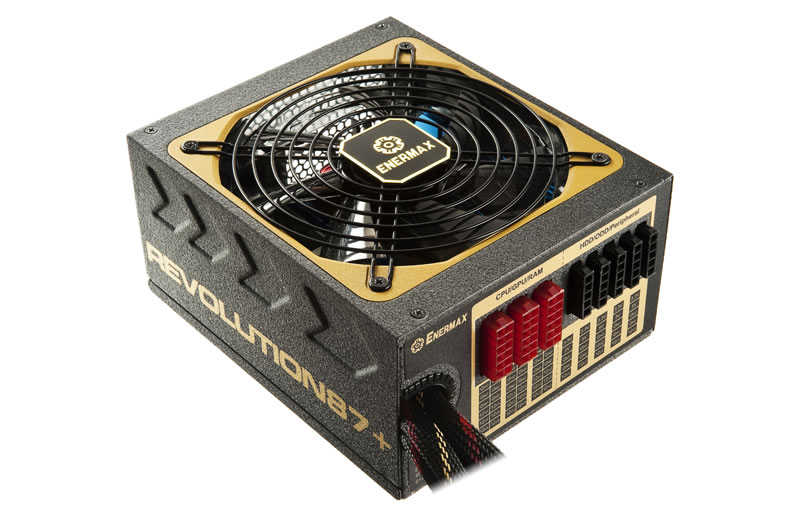

ENERMAX / 電源ユニット / ゴールド
ERV1200EWT-G (38)
  • 80PLUS GOLD認証取得1200Wハイエンド電源ユニット
  • 優れたスイッチング性能と高効率変換を実現した独自のDHT技術
  • 信頼の日本メーカー製105℃電解コンデンサ搭載
  • 業界トップクラスを誇る保護回路設計を採用
  • 大口径135mmダブルボールベアリングファン
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現

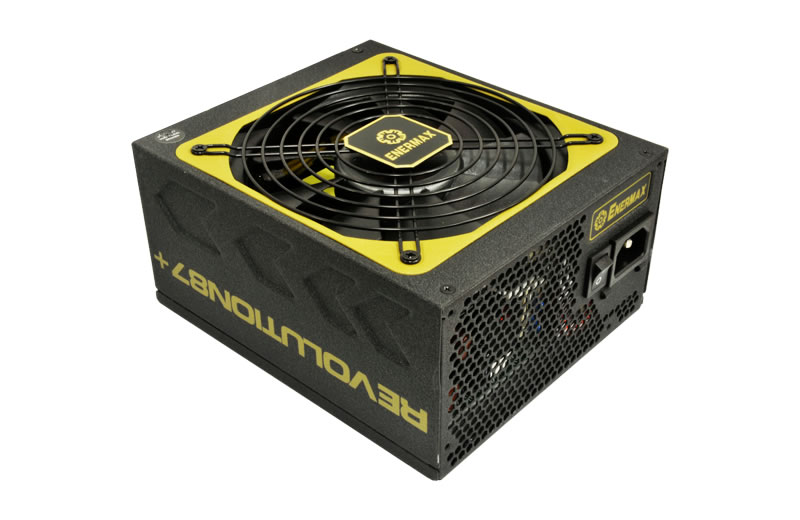

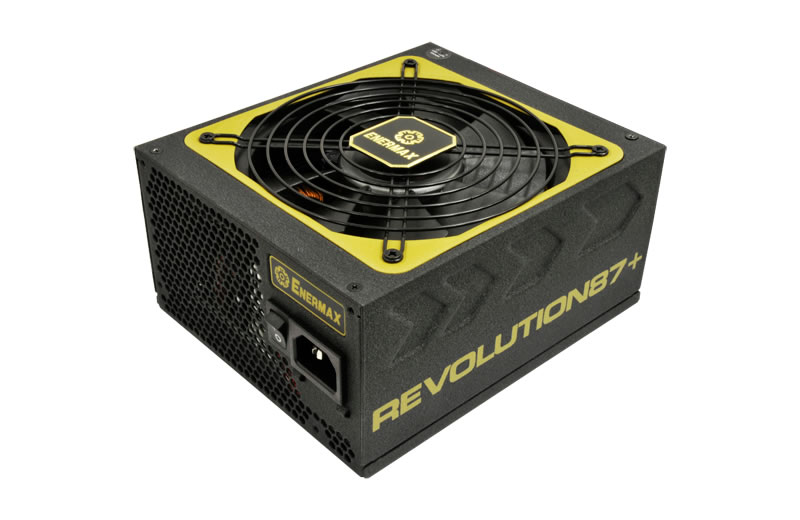

  • ENERMAX REVOLUTION87+ ERV1200EWT-G

ERV1200EWT-G 製品特徴

ERV1200EWT-G (38)
80PLUS GOLD認証取得を取得した高効率1200W電源

ERV1200EWT-Gは、ATX12V Ver.2.3に準拠、80PLUS GOLD認証を取得、容量1200W、4系統12V 30A(コンバイン100A)の電源ユニットです。優れたスイッチング性能と高効率変換を実現した独自のDHT技術、日本メーカー製105℃電解コンデンサ搭載しています。業界トップクラスを誇る保護回路設計、ErP Lot 6 2013サポートして待機電力0.5W以下を実現しています。オートスピードコントロール機能を採用した、135mmボールベアリングファンを搭載、圧倒的な出力と超高効率を実現したハイエンド電源ユニットです。


80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


ErP Lot 6 2013
ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。


ERV1200EWT-G (39)
ZERO LOAD(0W) デザインを採用

ZERO LOAD(0W)デザインを採用しています。EIST(Enhanced Intel SpeedStep Technology)に対応、0A(アンペア)からの出力が可能になりアイドル時における消費電力を抑制、より省電力なシステム構築をサポートします。

※対応マザーボードとC-state設定が必要です


革新的な新技術DHT搭載

Dynamic Hybrid Transformer Topology (DHT)を搭載しています。DHTは、新設計のトランス配列「Dynamic Transformer」、一次側の電圧を負荷によって可変させる「Dynamic AC」、負荷によってスイッチング周波数を切り替える「Dynamic Frequency」の3つから構成され、高効率と安定性を高次元で実現します。


ERV1200EWT-G (41)

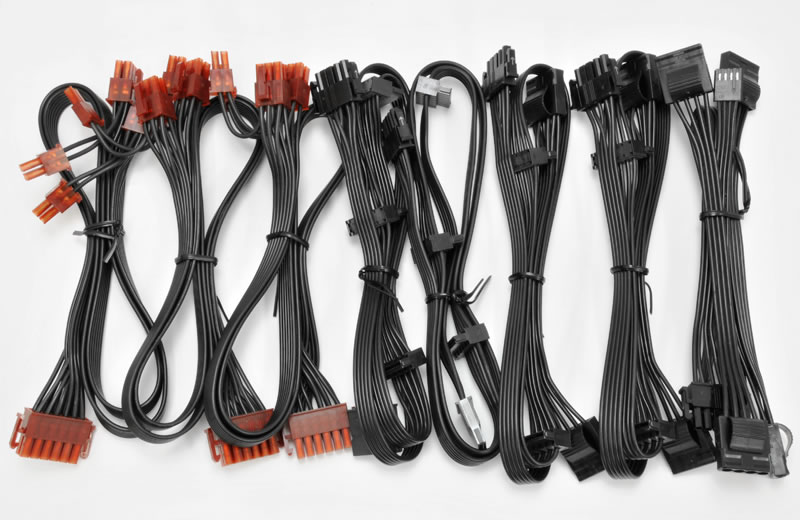

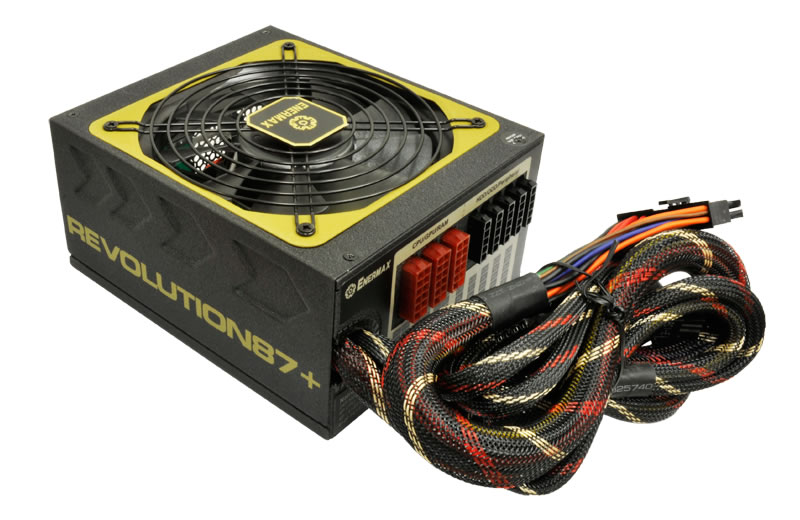

ケーブルは一部取り外し可能なセミモジュラー式

ケーブルは一部取り外し可能なセミモジュラー式を採用しています。必ず使用する直付ケーブルに加え、システム構成に応じて電源ケーブルを選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。


ERV1200EWT-G (16)

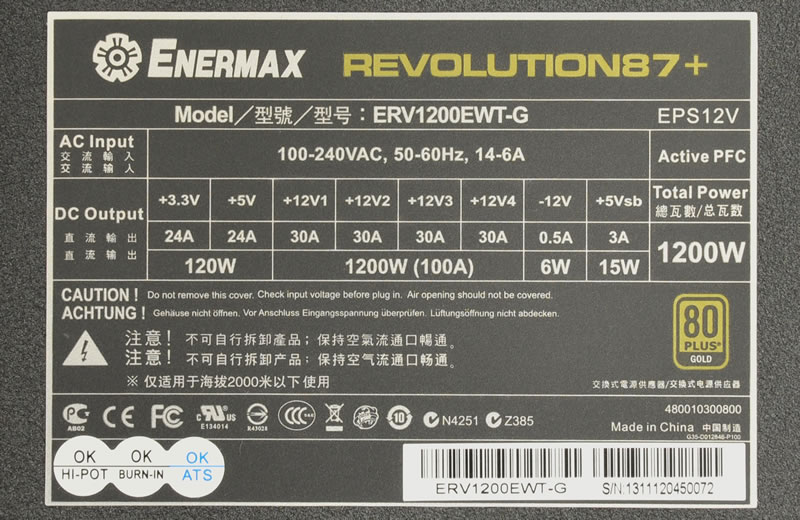

4系統12V 30A(コンバイン100A)出力により安定した電力を供給

強力な4系統12V 30A(コンバイン100A)出力を備えています。安定かつ強力な電力を供給できます。最大で8個のPCI-E電源、12個のSATA電源、8個のペリフェラル電源を利用できます。

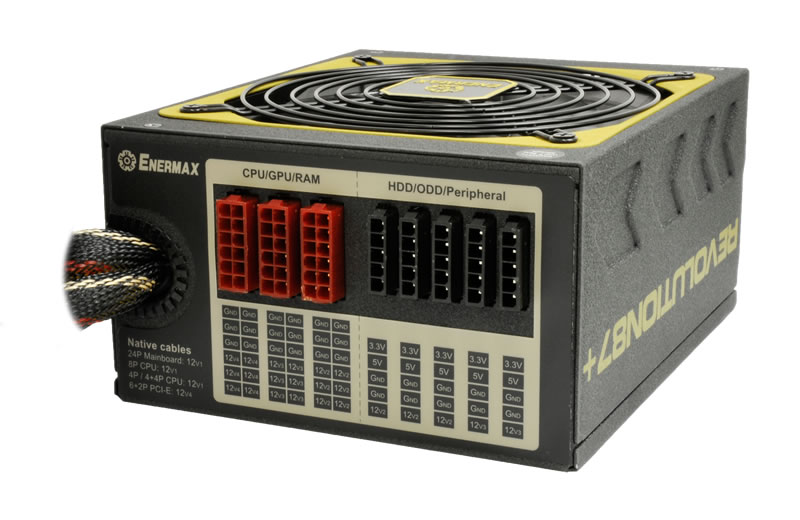

ERV1200EWT-G (17)
最新規格のコネクタにいち早く対応

最新規格のコネクタにいち早く対応しています。本体に12ピンソケットを搭載しており、将来的にCPUやグラフィックスカードの10ピン、もしくは12ピンコネクタに対応します。

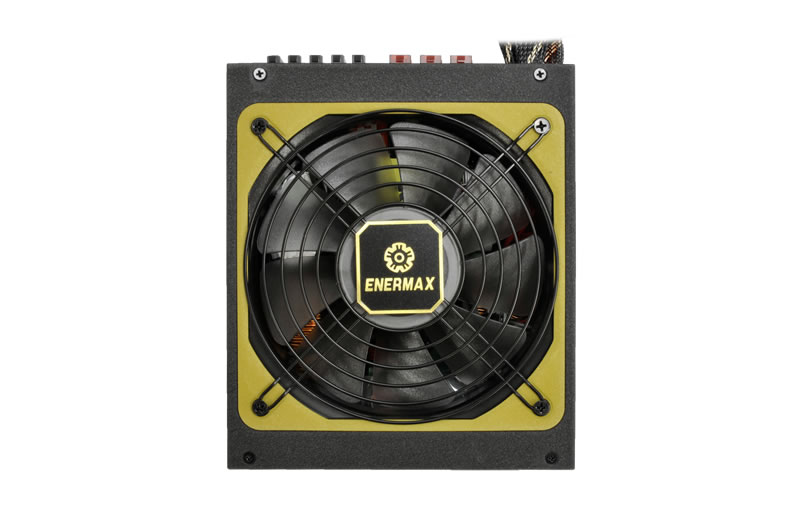

ERV1200EWT-G (37)
乱気流ノイズ低減エアーガードデザイン

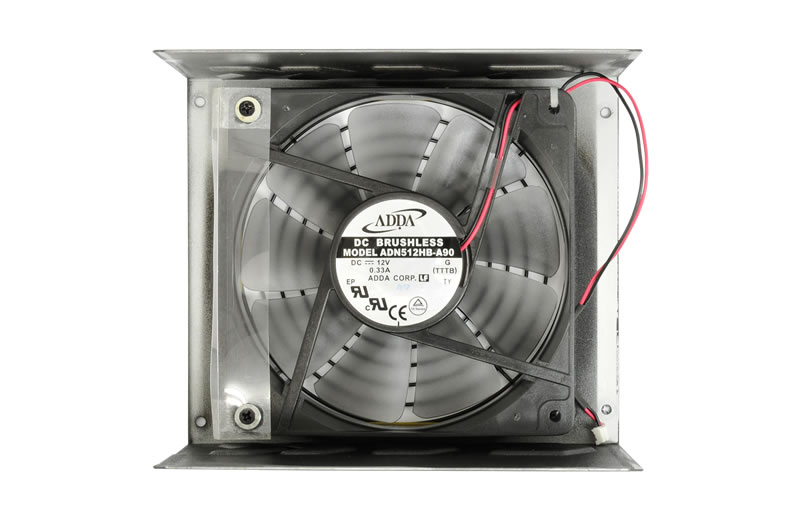

搭載している135mmダブルボールベアリングファンには、空気を取り込む際に発生する乱気流ノイズを削減するために、ENERMAX独自の空力デザインを採用しています。最適な空力デザインにより、乱気流ノイズを減らしより多くの空気を電源ユニット内部に取り込み、効果的に冷却します。


ERV1200EWT-G (18)
オートスピードコントロール機能搭載

抜群の冷却性能と静音性能を発揮する優れたオートスピードコントロール機能を搭載しています。電源内部の温度や負荷に連動してファン速度を850~2,100rpmの間で制御します。


シャットダウン後も冷却を続けるヒートガード機能搭載

PCシャットダウン後、システム内に残った熱を排出するために約30~60秒間冷却ファンが回転します。安全性と製品寿命の向上を実現します。


ERV1200EWT-G (28)

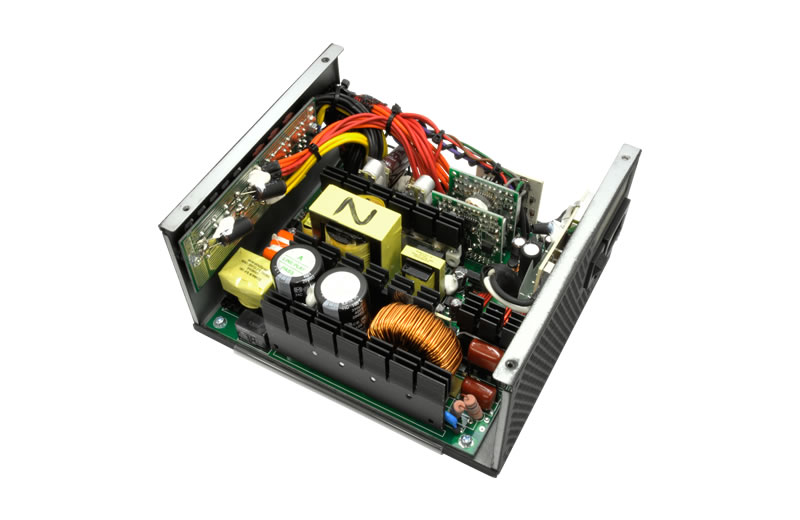

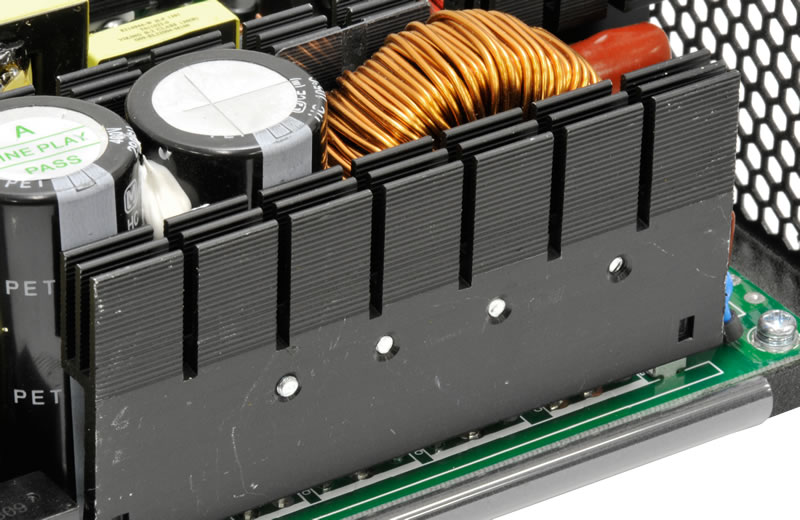

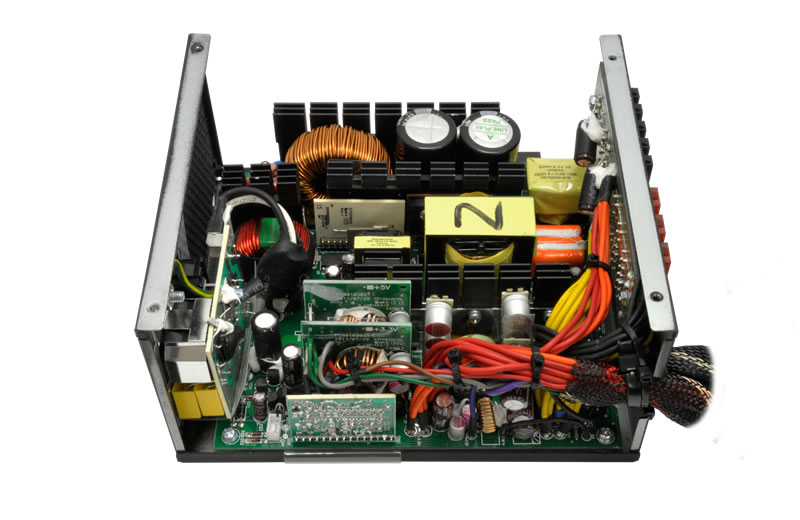

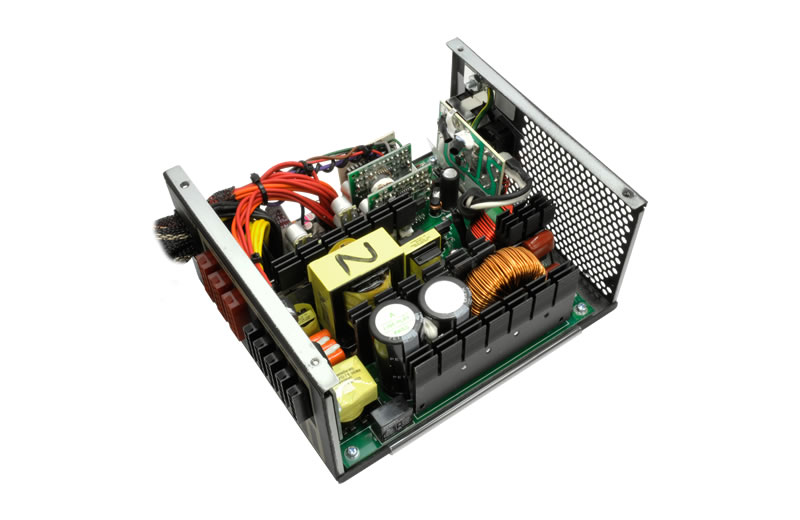

優れた冷却性能アルミ製の大型ヒートシンク

アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築します。


ERV1200EWT-G (26)

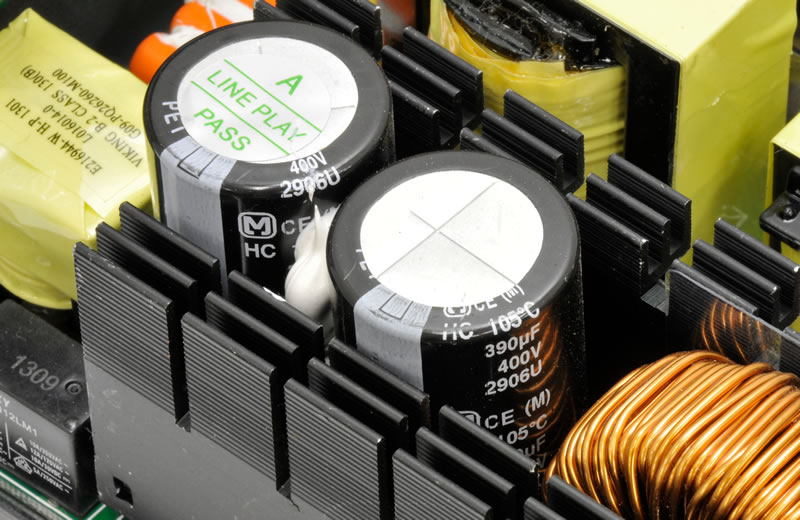

日本メーカー製105℃電解コンデンサ搭載

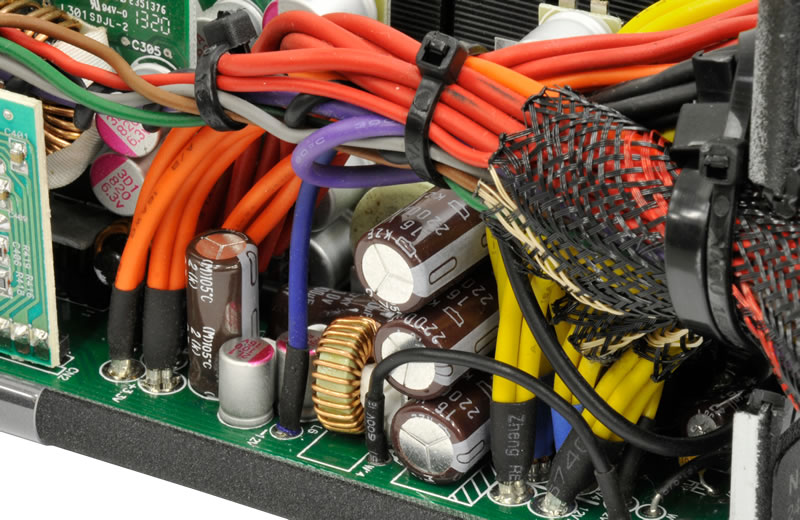

過酷な環境下でも安定した電圧を実現する、日本メーカー製105℃電解コンデンサを一次側に採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。


ERV1200EWT-G (19)

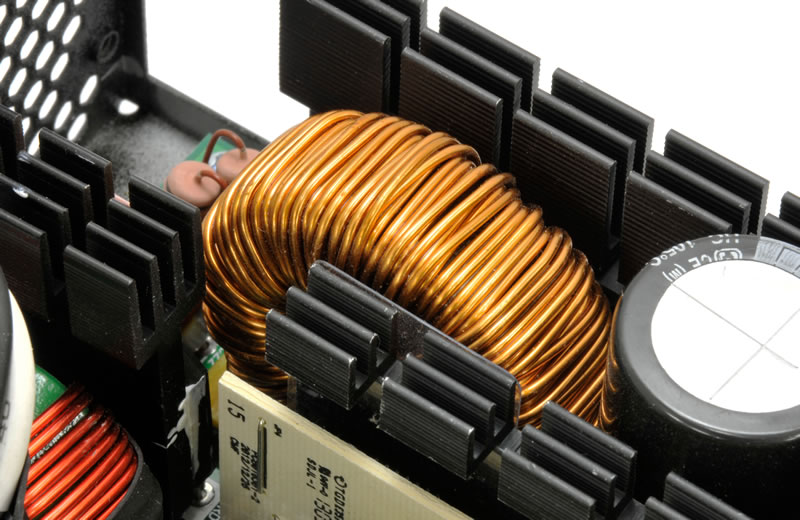

アクティブPFC搭載、ユニバーサル入力に対応

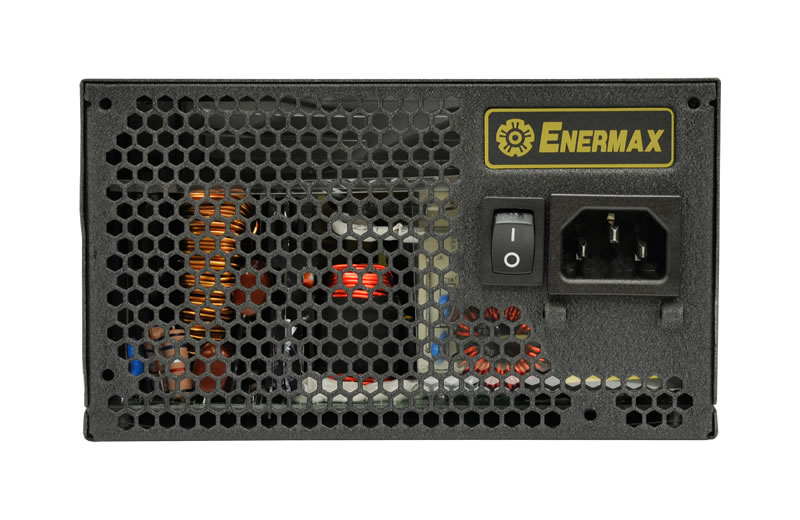

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧100-240V間でコンセントからの交流(AC)入力に対して、自動で切り替えを行います。


ERV1200EWT-G (27)

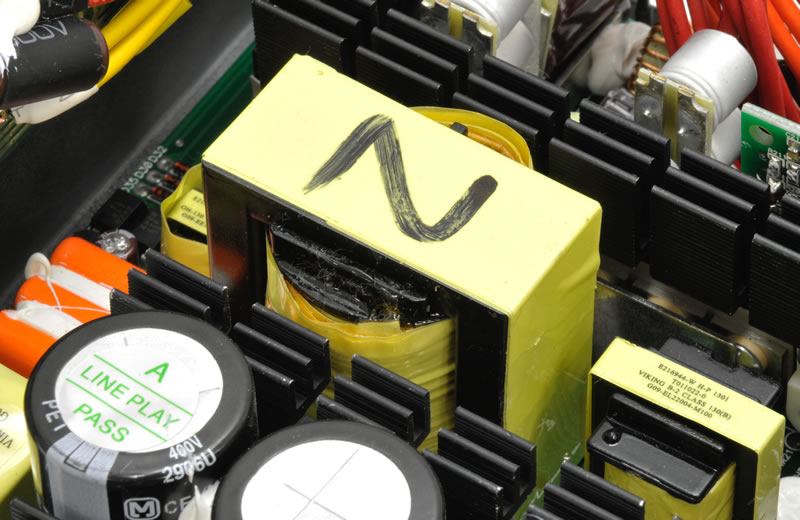

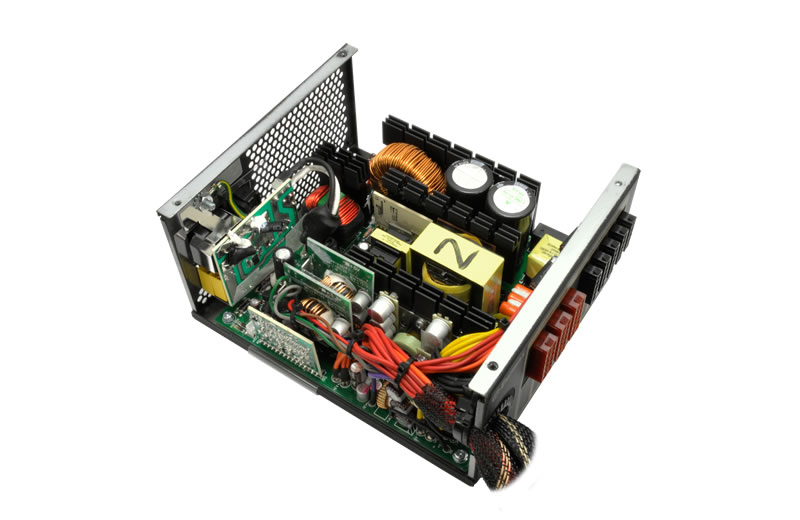

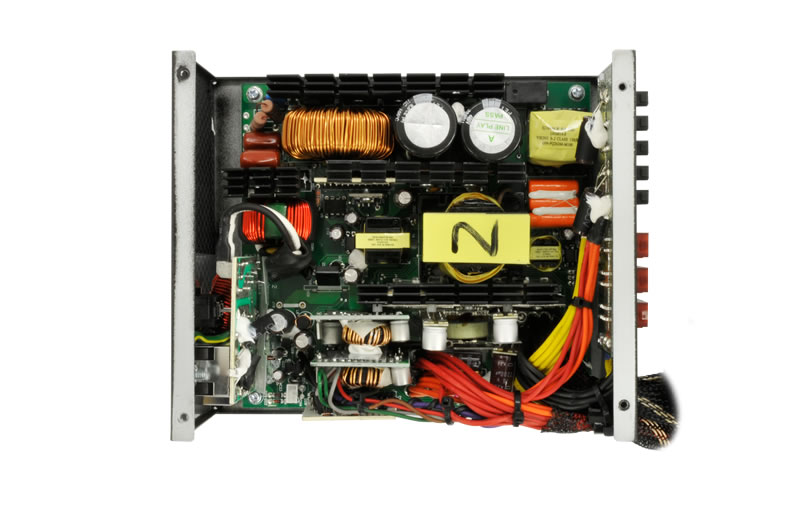

安定した出力をサポートするメイントランス

各電源容量の出力をサポートするメイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え優れた安定性を実現します。


ERV1200EWT-G (20)
高レベルの安全を実現した各種保護回路

過電流保護(OCP)、過電圧保護(OVP)、DC低電圧保護(UVP)、過負荷保護(OPP)、過温度保護(OTP)、 ショート回路保護(SCP)による保護機能を搭載しています。また、安全性認証、UL/cUL(LEVEL 6)、GOST、CB、BSMIを取得しています。


安心の5年保証

ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は製品購入から5年間です。



ERV1200EWT-G スペック
出力 1200W
規格 ATX12V v2.3 及び EPS12V 準拠
搭載ファン 135mm ダブルボールベアリングファン
850~2100rpm
保護回路 過電流保護(OCP)、過電圧保護(OVP)、DC低電圧保護(UVP)、
過負荷保護(OPP)、過温度保護(OTP)、 ショート回路保護(SCP)
安全性許認可 UL/cUL(LEVEL 6)、GOST、CB、BSMI
EMC CE、FCC、KCC
温度範囲 動作時 : 0℃~50℃
保管時 : -40℃~70℃
相対湿度範囲 動作時 : 温度(25℃)/湿度(85%) 結露しないこと
保管時 : 温度(50℃)/湿度(95%) 結露しないこと
製品サイズ W150mm×H86mm×D175mm
重量 約2.49kg
MTBF 100,000時間(負荷:70% 、入力電圧:230VAC/50Hz 、温度:25℃時)
PFC アクティブPFC
80PLUS GOLD
保証 5年間
付属品 ERV1200EWT-G (1) 取扱説明書

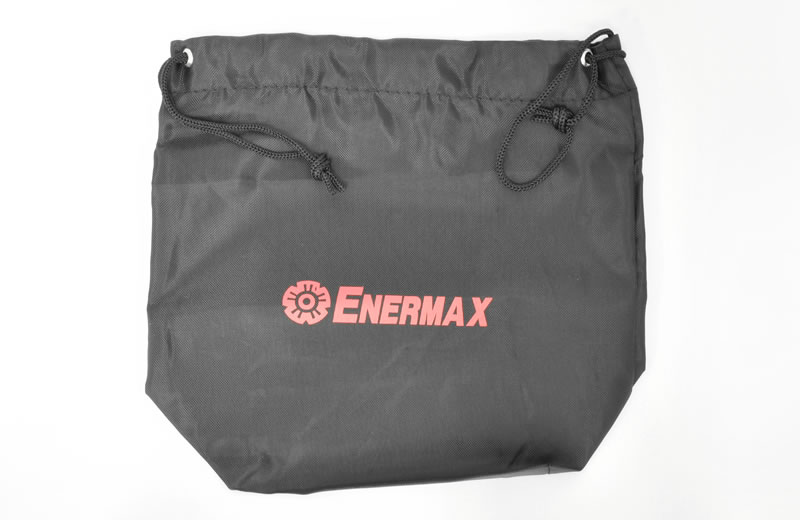

ERV1200EWT-G (3) ケーブルポーチ
ERV1200EWT-G (5) マジックバンド
ERV1200EWT-G (4) コードガード

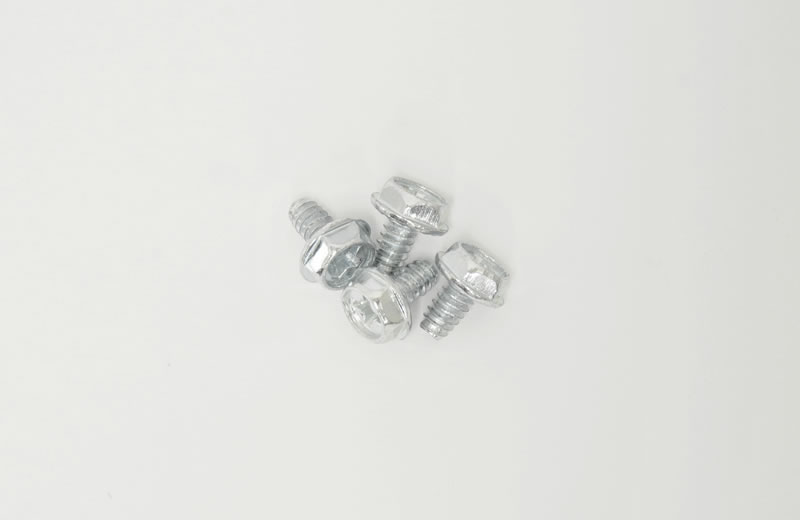

ERV1200EWT-G (6) 取り付け用ネジ

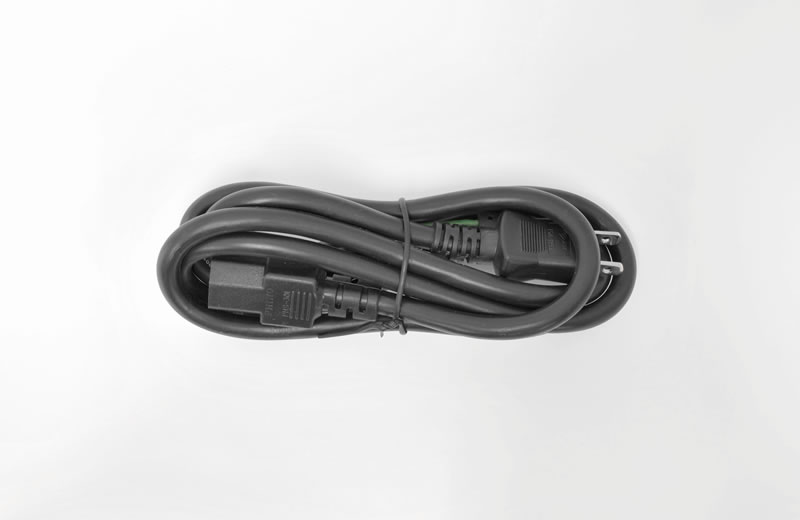

ERV1200EWT-G (2) ACコード
パッケージサイズ W328mm×H233mm×D95mm



ERV1200EWT-G 出力
入力電圧 100-240VAC
入力周波数帯 50Hz~60Hz
入力電流 14-6A
DC出力 DC出力 定格出力 最大出力
+3.3V 24A 120W 1200W 1320W
+5V 24A
+12V1 30A 1200W(100A)
+12V2 30A
+12V3 30A
+12V4 30A
-12V 0.5A 6W
+5Vsb 3A 15W



ERV1200EWT-G 電源コネクタ数
コネクタ種類 直結コネクタ数 プラグインコネクタ数

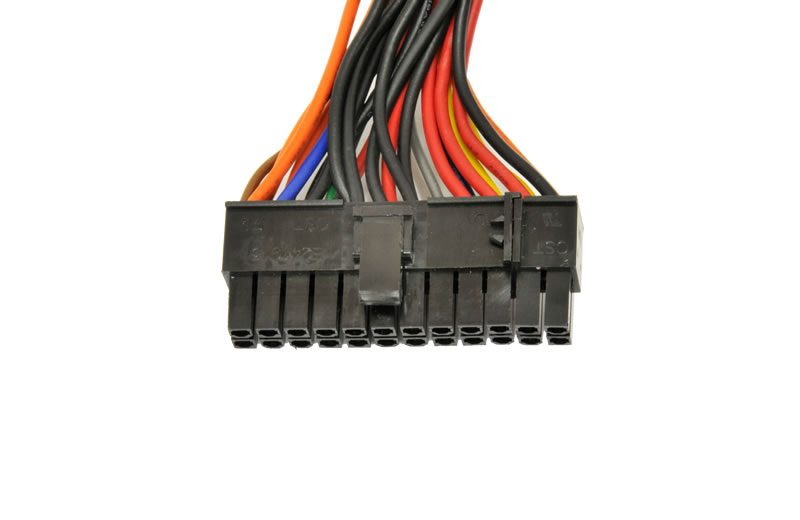

メイン24ピン電源コネクタ 1

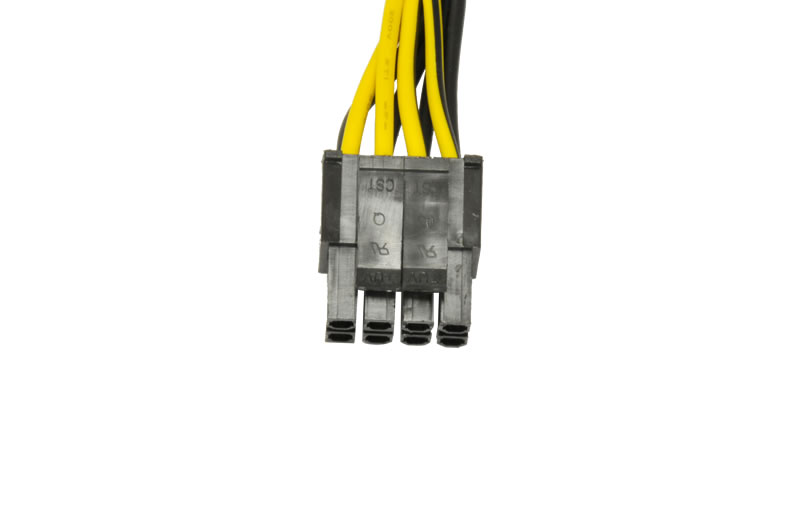

CPU補助8ピン電源コネクタ 1
CPU補助4+4ピン電源コネクタ 1

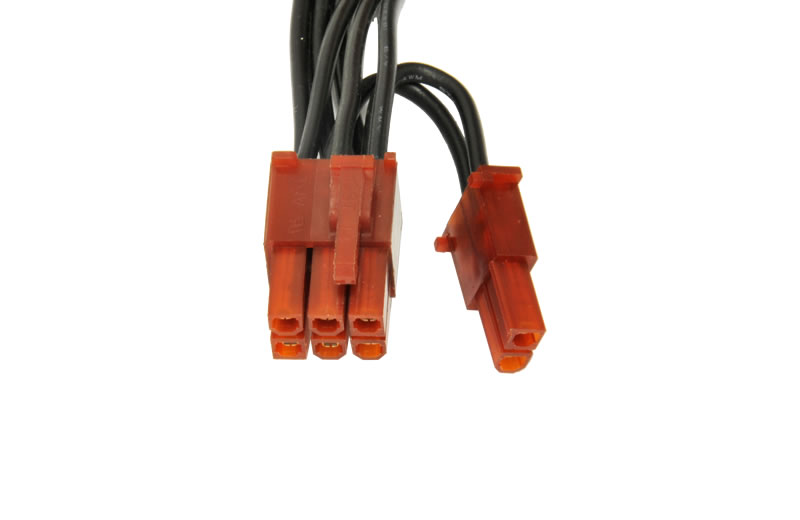

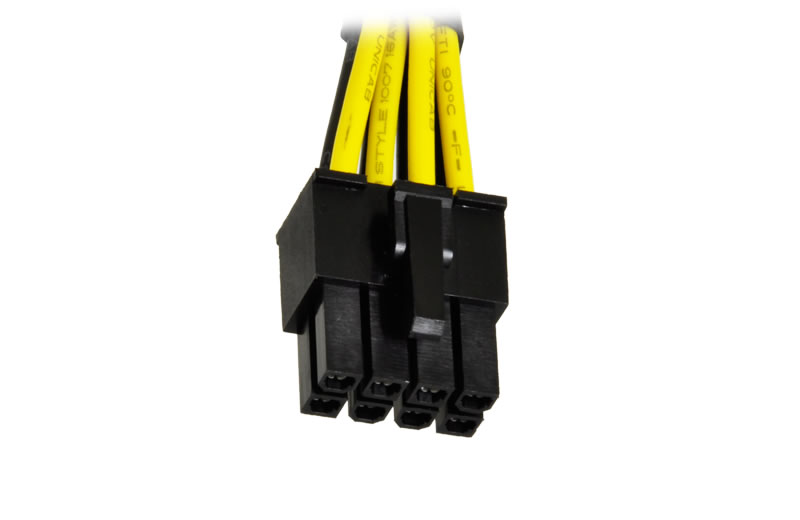

6+2ピンPCI-E電源コネクタ 2 6

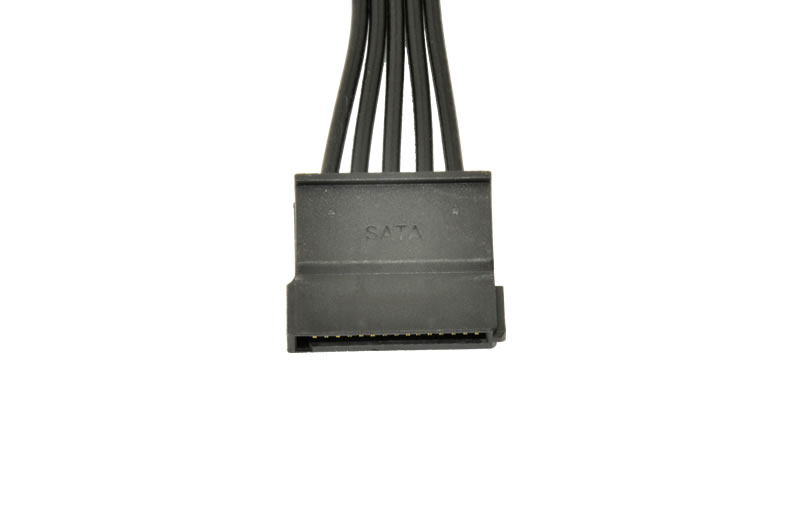

SATA電源コネクタ 12

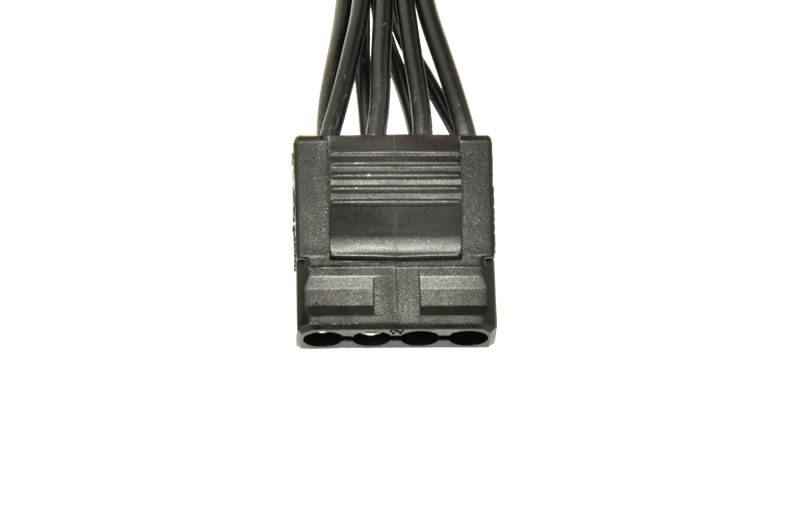

ペリフェラル電源コネクタ 8

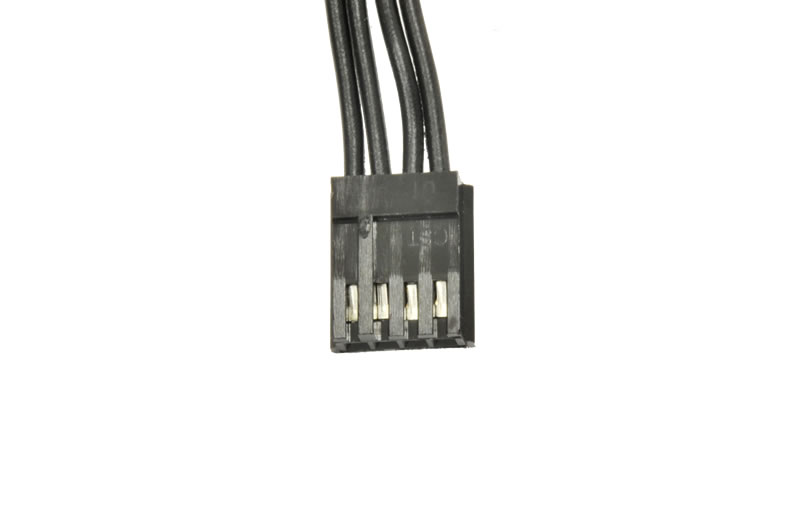

FDD電源コネクタ 1

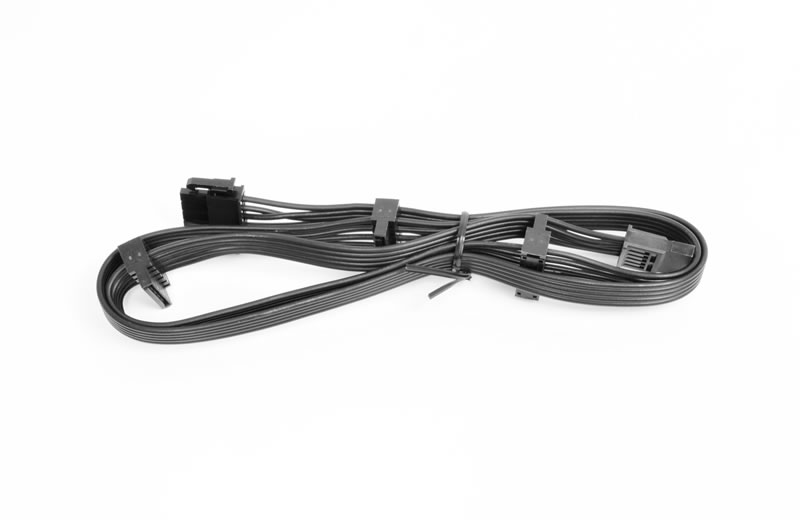

ERV1200EWT-G モジュラーケーブル数
出力ソケット数 8(PCI-E用 3)

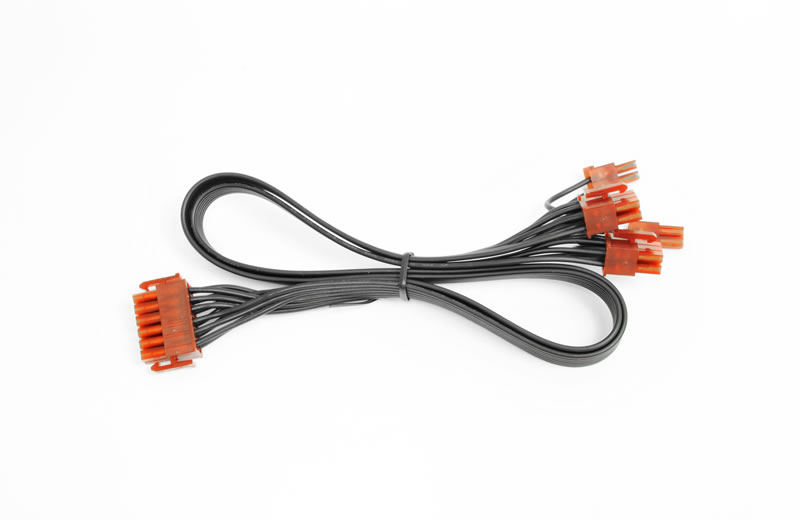

6+2ピンPCI-E電源モジュラーケーブル約50cm
(1本に6+2ピンPCI-E電源コネクタ×2)
3

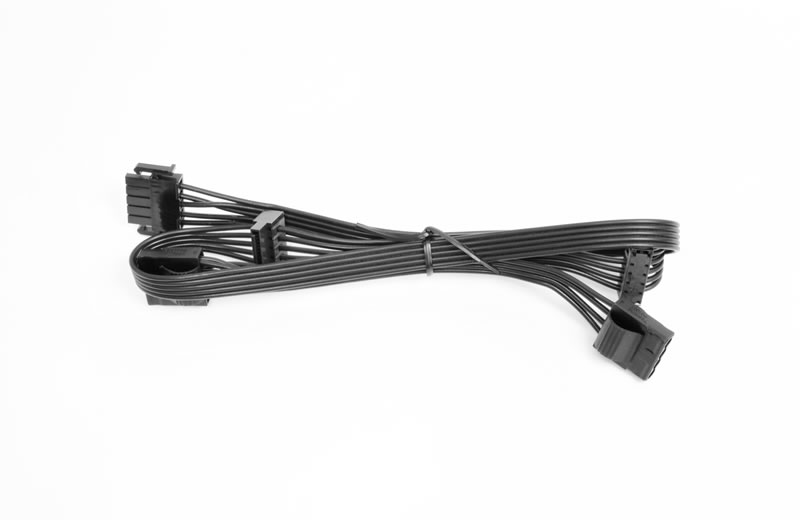

SATA電源モジュラーケーブル約90cm
(1本にSATA電源コネクタ×4)
2

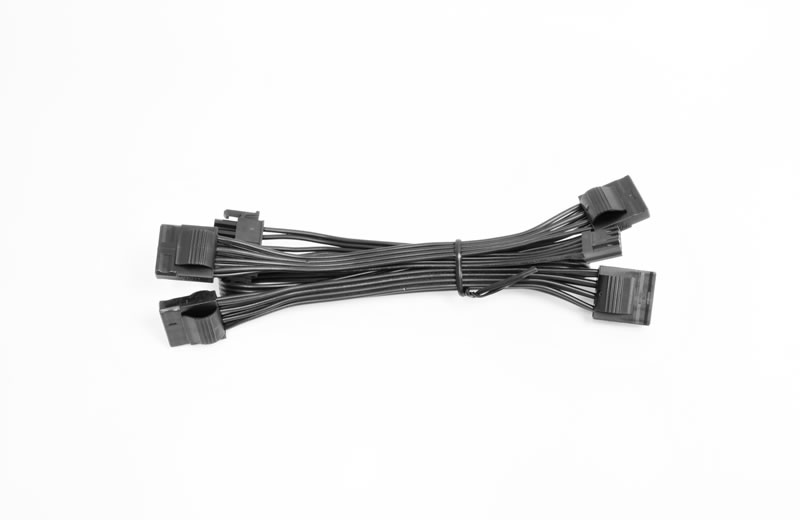

ペリフェラル電源+SATA電源モジュラーケーブル約90cm
(1本にペリフェラル電源コネクタ×2とSATA電源コネクタ×2)
2
ペリフェラル電源+FDD電源モジュラーケーブル約105cm
(1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1)
1

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

発売詳細

発売日 2013年9月6日
型番 ERV1200EWT-G
