ENERMAX / 電源ユニット / ゴールド
Revolution-Xt2 (1)
  • 80PLUS GOLD認証取得 650W高効率電源ユニット
  • 全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用
  • 自動回転数制御に対応した139mm静音ツイスターベアリングファン
  • シャットダウン後も冷却を続けるヒートガード機能

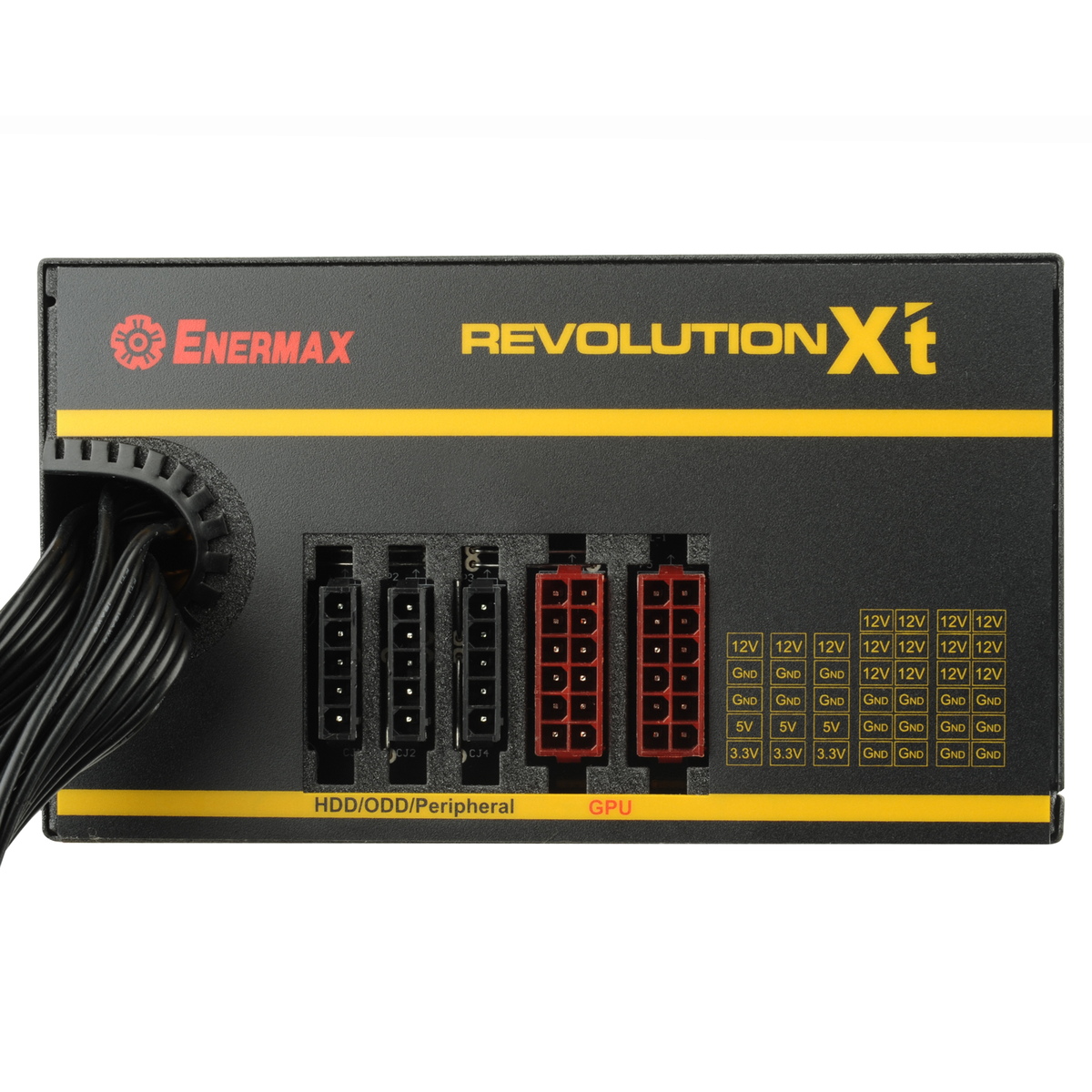

  • 柔らかく取り回しが簡単なフラットモジュラーケーブル
  • ErP Lot 6 2013サポートで待機電力0.5W以下を実現
  • 優れた保護回路設計、各種安全認証取得と長期5年保証付帯
  • ENERMAX Revolution-X’t II Series ERX650AWT

ERX650AWT 製品特徴

Revolution-Xt2 (1)
80PLUS GOLD認証取得 650W高効率電源ユニット

ERX650AWTは、80PLUS GOLD認証を取得した650W高効率電源ユニットです。容量650W、53Aの出力を発揮します。全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用しています。優れた変換効率を実現するDC-DCコンバータ搭載、ErP Lot 6 2013サポートして待機電力0.5W以下を実現、自動回転数制御に対応した139mm静音ツイスターベアリングファンと、シャットダウン後も冷却を続けるヒートガード機能により圧倒的な冷却性能と抜群の静音性を発揮、各種保護回路機能と安全認証を取得することで安心の長期5年保証を実現します。


80-plus-gold
80PLUS GOLD認証取得

80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20%のとき変換効率が 87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。


Revolution-Xt2 (11)
全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用

全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低 ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。


Revolution-Xt2 (10)
ErP Lot 6 2013サポートで待機電力0.5W以下を実現

ErP Lot 6 2013をサポートします。ErP( Energy-related Products )指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が 0.5W以下に自動調整され優れた省電力を実現します。


Revolution-Xt2 (5)

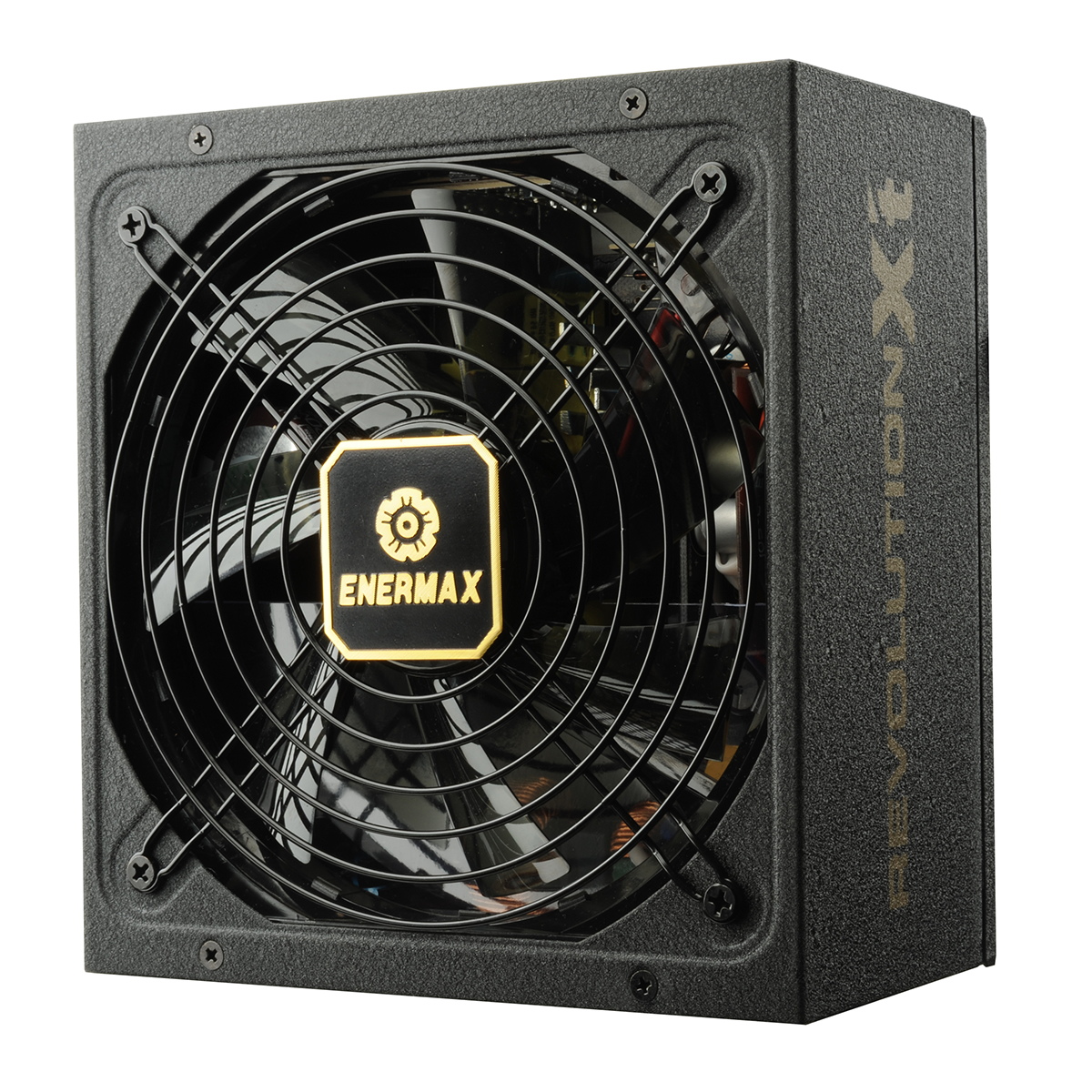

自動回転数制御に対応した139mm静音ツイスターベアリングファン

特許を取得した139mm静音ツイスターベアリングファン搭載しています。従来のダブルボールベアリングに比べ、摩擦抵抗を抑え、特別な潤滑油を用 いることなく滑らかな回転を可能にします。高耐熱性のPCB基板、回転振動を抑制するマグネティックボールにより、MTBF(平均故障間隔)10万時間の 超長寿命を実現します。


Revolution-Xt2 (9)

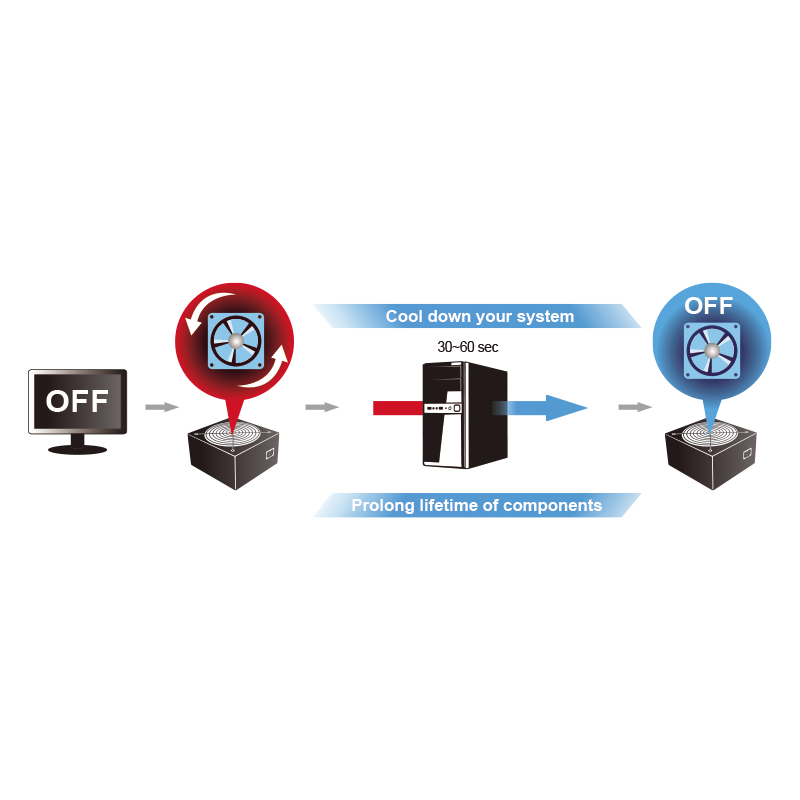

シャットダウン後も冷却を続けるヒートガード機能

PCシャットダウン後、システム内に残った熱を排出するために約30~60秒間冷却ファンが回転します。安全性と製品寿命の向上を実現します。


Revolution-Xt2 (3)

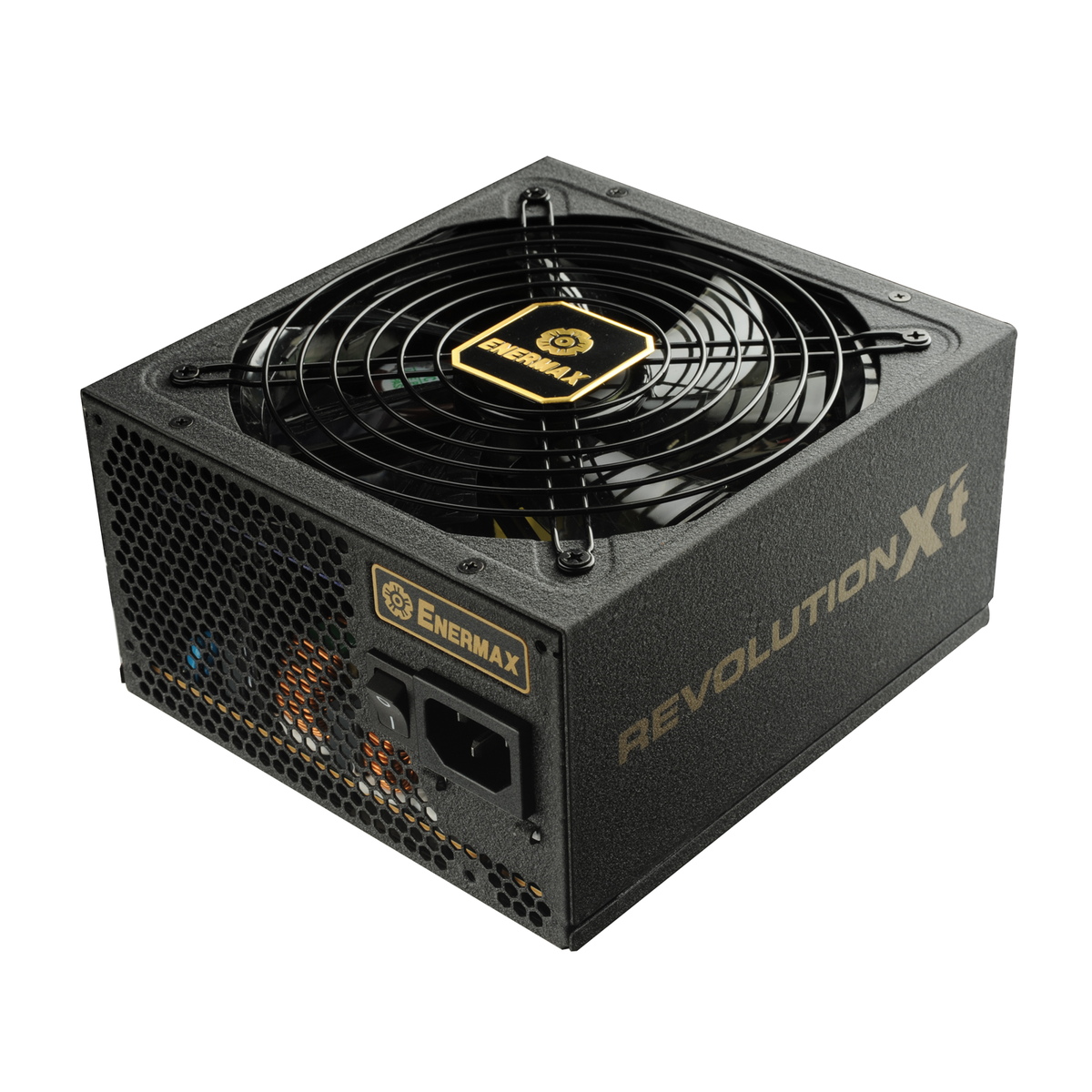

アクティブPFC&ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力(100-240VAC)機能により、切り替えスイッチを操作する手間が解消されています。


Revolution-Xt2 (2)
高レベルの安全を実現した各種保護回路と安全認証を取得

過電流保護(OCP 3.3V/5V)、過電圧保護(OVP)、過負荷保護(OPP)、ショート回路保護(SCP)、サージ突入電流保護(SIP)による保護回路、安全性認証CB、CCC、C-Tick、FCC、CE、BSMIを取得して高レベルの安全を実現しています。


ENERMAX 5
安心の長期5年間保証

ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は5年間です。



ERX650AWT スペック
型番 ERX650AWT
JAN 4713157722034
80PLUS GOLD
出力 650W
搭載ファン 自動回転数制御対応139mmツイスターベアリングファン
ファン制御 HeatGuard
保護回路 過電流保護(OCP 3.3V/5V)、過電圧保護(OVP)、過負荷保護(OPP)、ショート回路保護(SCP)、サージ突入電流保護(SIP)
安全性許認可 CB、CCC、C-Tick、FCC、CE、BSMI
MTBF 100,000時間(全定格負荷70%以下、入力電圧230VAC/50Hz、温度25℃)
PFC アクティブPFC
保証 5年
本体サイズ W150mm×H86mm×D160mm
本体重量 約1.7kg
パッケージサイズ W255mm×H235mm×D98mm
パッケージ重量 約2.6kg

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

ERX650AWT 出力
入力電圧 100-240VAC
入力周波数帯 47Hz-63Hz
入力電流 5A-10A
DC出力 +3.3V +5V +12V -12V +5Vsb
0-20A 0-20A 0-53A 0-0.3A 0-2.5A
110W 636W 3.6W 12.5W
定格出力 650W
ピークパワー 715W



ERX650AWT 電源コネクタ
ATX 24(20+4)ピン電源コネクタ 1
EPS/ATX12V 8(4+4)ピン電源コネクタ 1
PCIe 8(6+2)ピン電源コネクタ 4
SATA電源コネクタ 8
ペリフェラル電源コネクタ 4
FDD電源コネクタ 1

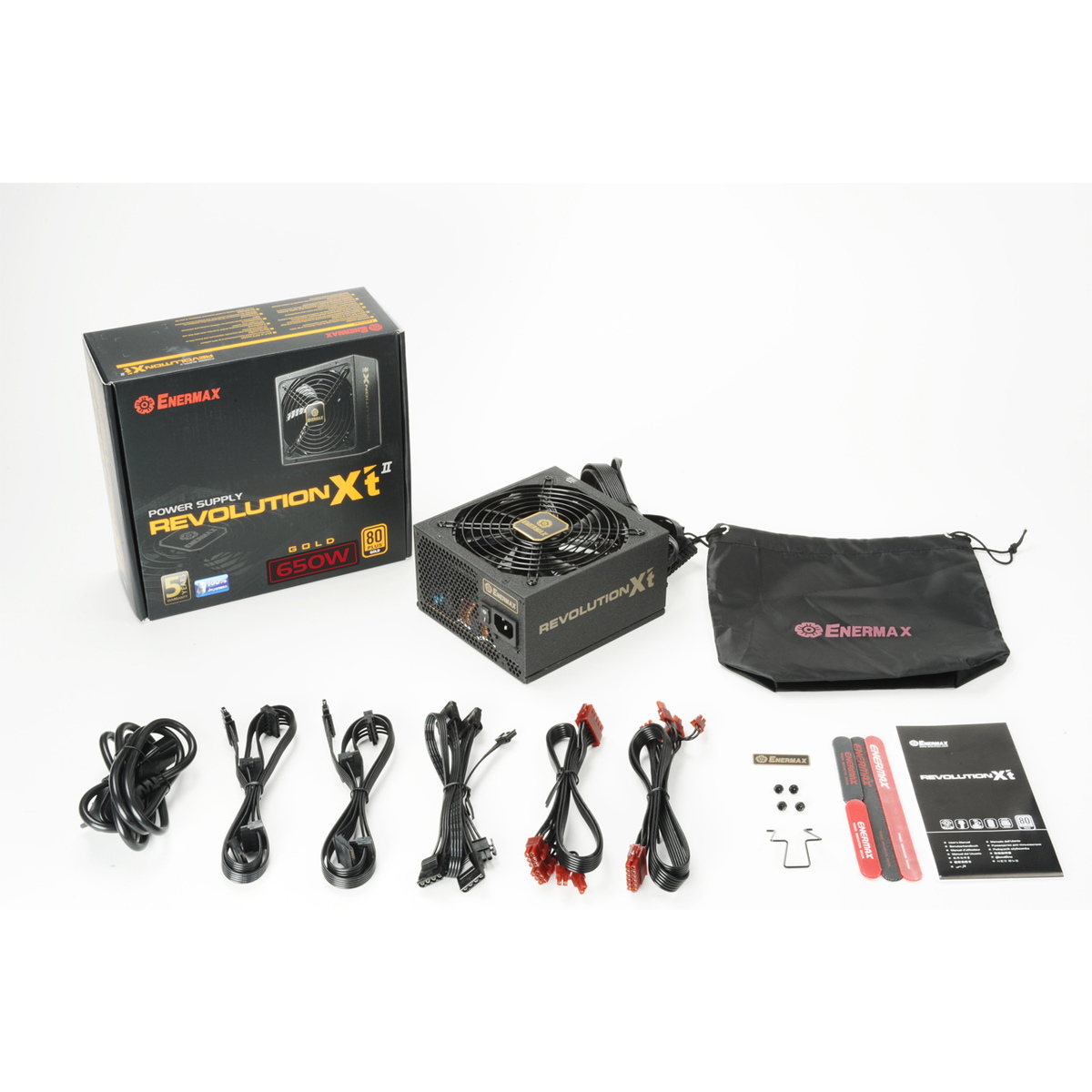

ERX650AWT ネイティブケーブル
ATX 24(20+4)ピン電源モジュラーケーブル約60cm 1
EPS/ATX12V 8(4+4)ピン電源モジュラーケーブル約60cm
(1本に1つのCPU補助8ピン電源コネクタ)
1



ERX650AWT モジュラーケーブル
PCIe 8(6+2)ピン電源
モジュラーケーブル約50㎝
(1本に2つの6+2ピンPCI-E電源コネクタ)
2
SATA電源
モジュラーケーブル約90㎝
(1本に4つのSATA電源コネクタ)
2
ペリフェラル電源+FDD電源モジュラーケーブル約105cm
(1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1)
1
