【終息】ERX550AWT
- 80PLUS GOLD認証取得 550W高効率電源ユニット
- 全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用
- 自動回転数制御に対応した139mm静音ツイスターベアリングファン
- シャットダウン後も冷却を続けるヒートガード機能
- 柔らかく取り回しが簡単なフラットモジュラーケーブル
- ErP Lot 6 2013サポートで待機電力0.5W以下を実現
- 優れた保護回路設計、各種安全認証取得と長期5年保証付帯
- ENERMAX Revolution-X’t II Series ERX550AWT
ERX550AWT 製品特徴
80PLUS GOLD認証取得 550W高効率電源ユニット
ERX550AWTは、80PLUS GOLD認証を取得した550W高効率電源ユニットです。容量550W、45Aの出力を発揮します。全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用しています。優れた変換効率を実現するDC-DCコンバータ搭載、ErP Lot 6 2013サポートして待機電力0.5W以下を実現、自動回転数制御に対応した139mm静音ツイスターベアリングファンと、シャットダウン後も冷却を続けるヒートガード機能により圧倒的な冷却性能と抜群の静音性を発揮、各種保護回路機能と安全認証を取得することで安心の長期5年保証を実現します。
80PLUS GOLD認証取得
80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20％のとき変換効率が 87％以上、負荷率が50％のとき変換効率が90％以上、負荷率が100％のとき変換効率が87％以上の効率を持つ電源のみ取得できます。
全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用
全ての液体電解コンデンサに日本メーカー製105℃コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低 ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。
ErP Lot 6 2013サポートで待機電力0.5W以下を実現
ErP Lot 6 2013をサポートします。ErP（ Energy-related Products ）指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が 0.5W以下に自動調整され優れた省電力を実現します。
自動回転数制御に対応した139mm静音ツイスターベアリングファン
特許を取得した139mm静音ツイスターベアリングファン搭載しています。従来のダブルボールベアリングに比べ、摩擦抵抗を抑え、特別な潤滑油を用 いることなく滑らかな回転を可能にします。高耐熱性のPCB基板、回転振動を抑制するマグネティックボールにより、MTBF(平均故障間隔)10万時間の 超長寿命を実現します。
シャットダウン後も冷却を続けるヒートガード機能
PCシャットダウン後、システム内に残った熱を排出するために約30～60秒間冷却ファンが回転します。安全性と製品寿命の向上を実現します。
アクティブPFC＆ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力（100-240VAC）機能により、切り替えスイッチを操作する手間が解消されています。
高レベルの安全を実現した各種保護回路と安全認証を取得
過電流保護(OCP 3.3V/5V)、過電圧保護(OVP)、過負荷保護(OPP)、ショート回路保護(SCP)、サージ突入電流保護(SIP)による保護回路、安全性認証CB、CCC、C-Tick、FCC、CE、BSMIを取得して高レベルの安全を実現しています。
安心の長期5年間保証
ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は5年間です。
ERX550AWT スペック
| 型番 | ERX550AWT | |
|---|---|---|
| JAN | 4713157722027 | |
| 80PLUS | GOLD | |
| 出力 | 550W | |
| 搭載ファン | 自動回転数制御対応139mmツイスターベアリングファン | |
| ファン制御 | HeatGuard | |
| 保護回路 | 過電流保護(OCP 3.3V/5V)、過電圧保護(OVP)、過負荷保護(OPP)、ショート回路保護(SCP)、サージ突入電流保護(SIP) | |
| 安全性許認可 | CB、CCC、C-Tick、FCC、CE、BSMI | |
| MTBF | 100,000時間(全定格負荷70%以下、入力電圧230VAC/50Hz、温度25℃) | |
| PFC | アクティブPFC | |
| 保証 | 5年 | |
| 本体サイズ | W150mm×H86mm×D160mm | |
| 本体重量 | 約1.6kg | |
| パッケージサイズ | W255mm×H235mm×D98mm | |
| パッケージ重量 | 約2.5kg | |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。
ERX550AWT 出力
| 入力電圧 | 100-240VAC | ||||
|---|---|---|---|---|---|
| 入力周波数帯 | 47Hz-63Hz | ||||
| 入力電流 | 4A-8A | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 0-20A | 0-20A | 0-45A | 0-0.3A | 0-2.5A | |
| 110W | 540W | 3.6W | 12.5W | ||
| 定格出力 | 550W | ||||
| ピークパワー | 650W | ||||
ERX550AWT 電源コネクタ
| ATX 24(20+4)ピン電源コネクタ | 1 |
|---|---|
| EPS/ATX12V 8(4+4)ピン電源コネクタ | 1 |
| PCIe 8(6+2)ピン電源コネクタ | 2 |
| SATA電源コネクタ | 8 |
| ペリフェラル電源コネクタ | 4 |
| FDD電源コネクタ | 1 |

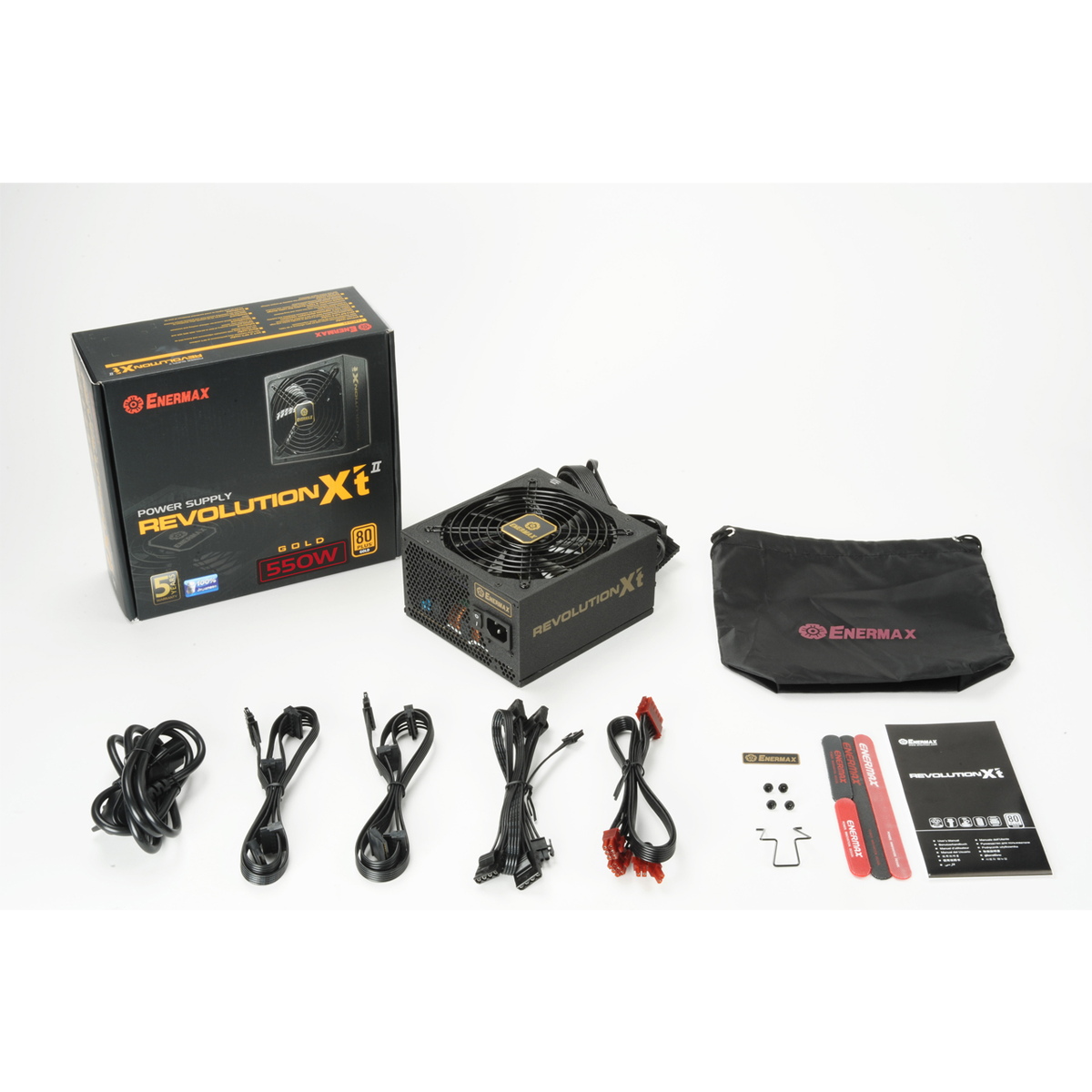

ERX550AWT ネイティブケーブル
| ATX 24(20+4)ピン電源モジュラーケーブル約60cm | 1 |
|---|---|
| EPS/ATX12V 8(4+4)ピン電源モジュラーケーブル約60cm （1本に1つのCPU補助8ピン電源コネクタ） |
1 |
ERX550AWT モジュラーケーブル
| PCIe 8(6+2)ピン電源 モジュラーケーブル約50㎝ (1本に2つの6+2ピンPCI-E電源コネクタ) |
1 |
|---|---|
| SATA電源 モジュラーケーブル約90㎝ (1本に4つのSATA電源コネクタ) |
2 |
| ペリフェラル電源+FDD電源モジュラーケーブル約105cm （1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1） |
1 |
