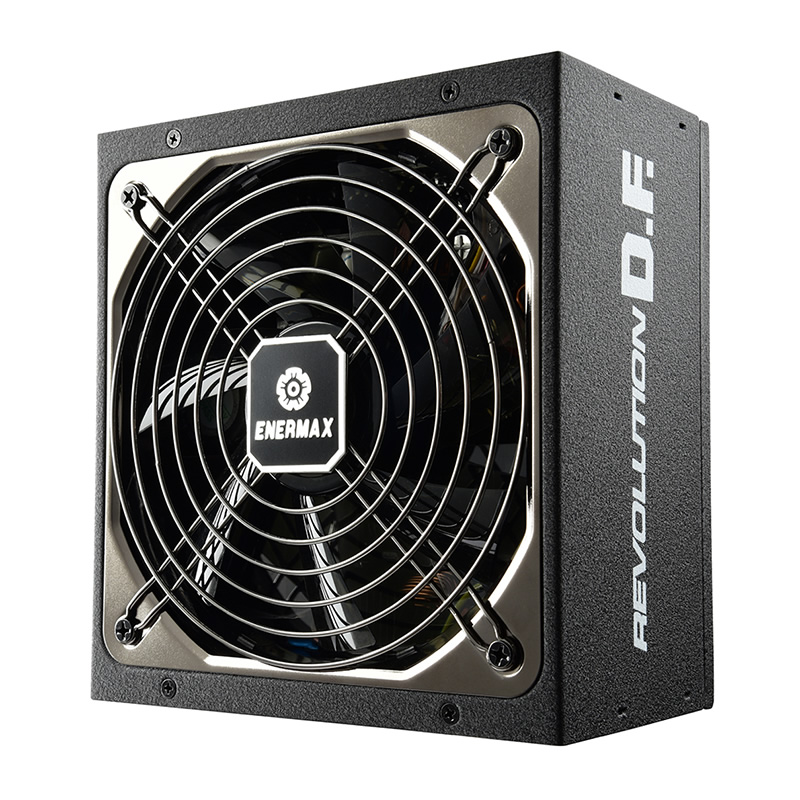

REVOLUTION D.F.

  • 80 PLUS® GOLD取得 REVOLUTION D.F.シリーズ電源
  • 安全性が高く、安定した電力供給が行なえる+12V 4系統を採用
  • Dust Free Rotation Tech. (自己洗浄機能) (特許)
  • スマート・エアーフロー・コントロール機能
  • ツイスターベアリングファン (特許)
  • 日本メーカー製105℃液体電解コンデンサーを100%採用
  • 優れた保護回路設計、各種安全認証取得と長期5年保証付帯
  • ENERMAX REVOLUTION D.F.

REVOLUTION D.F. 製品特徴

80 PLUS® GOLD取得 REVOLUTION D.F.シリーズ電源

REVOLUTION D.F.シリーズ電源は、80 PLUS® Gold認証の電源ユニットです。安全性が高く、安定した電力供給が行なえる+12V 4系統を採用しています。最新のCPUやグラフィックボード(SLI及びCrossFire)に安定した電力を供給します。冷却ファンには、特許Dust Free Rotation Technology (DFRTM)(自己洗浄機能)設計を採用しています。PC起動時、電源搭載の冷却ファンを10秒間逆回転にて動作、その後正回転にて動作させることにより、冷却ファンの羽についた埃を飛ばし溜まりにくくします。


80-plus-gold
80PLUS® Gold認証取得電源ユニット

80 PLUS® Gold認証の電源ユニットです。80 PLUS® Gold認証は、電源の負荷率が20%のとき変換効率が87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。

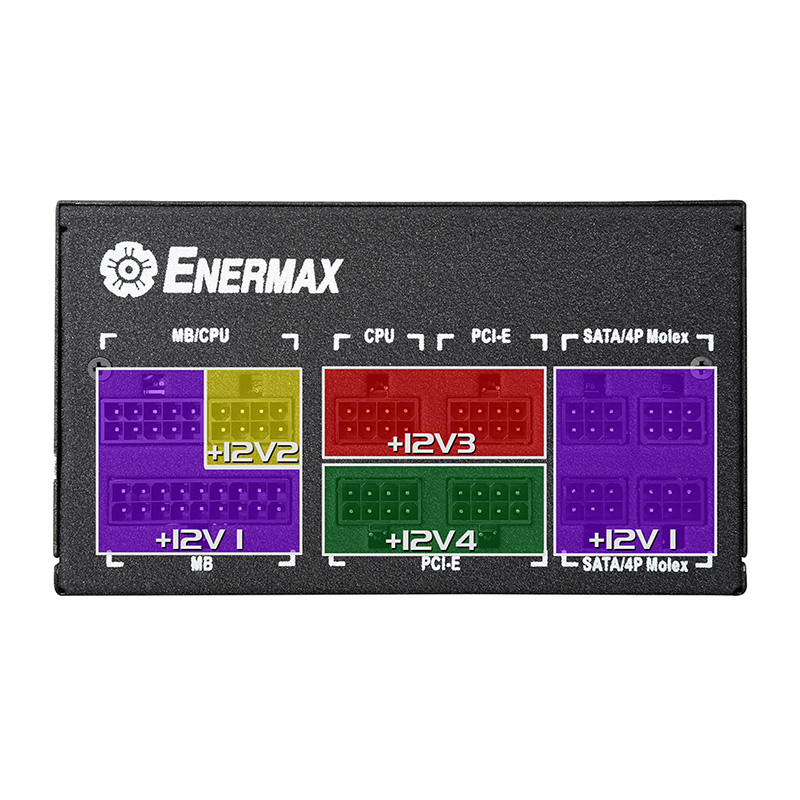

安全性が高く、安定した電力供給が行なえる+12V 4系統を採用

安全性が高く、安定した電力供給が行なえる+12V 4系統を採用しています。最新のCPUやグラフィックボード(SLI及びCrossFire)に安定した電力を供給します。

*電源の最高出力性能を発揮する為に+12V 4系統をすべてご使用ください。

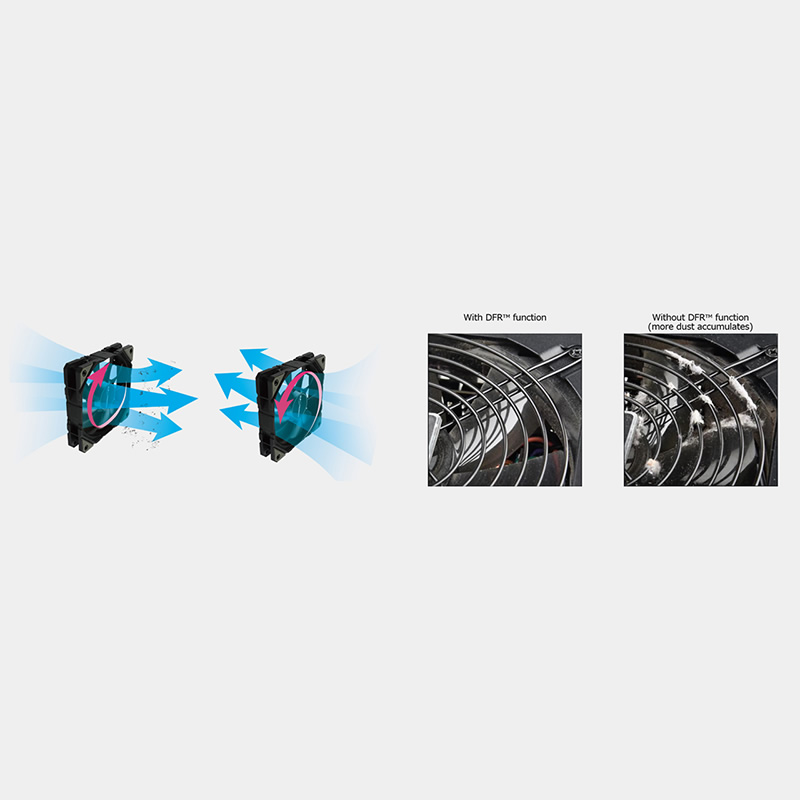

Dust Free Rotation Tech. (自己洗浄機能) (特許)

PC起動時、電源搭載の冷却ファンを10秒間逆回転にて動作、その後正回転にて動作させることにより、冷却ファンの羽についた埃を飛ばし、埃を溜まりにくくする特許Dust Free Rotation Technology (DFRTM)(自己洗浄機能)を採用しました。


スマート・エアーフロー・コントロール機能

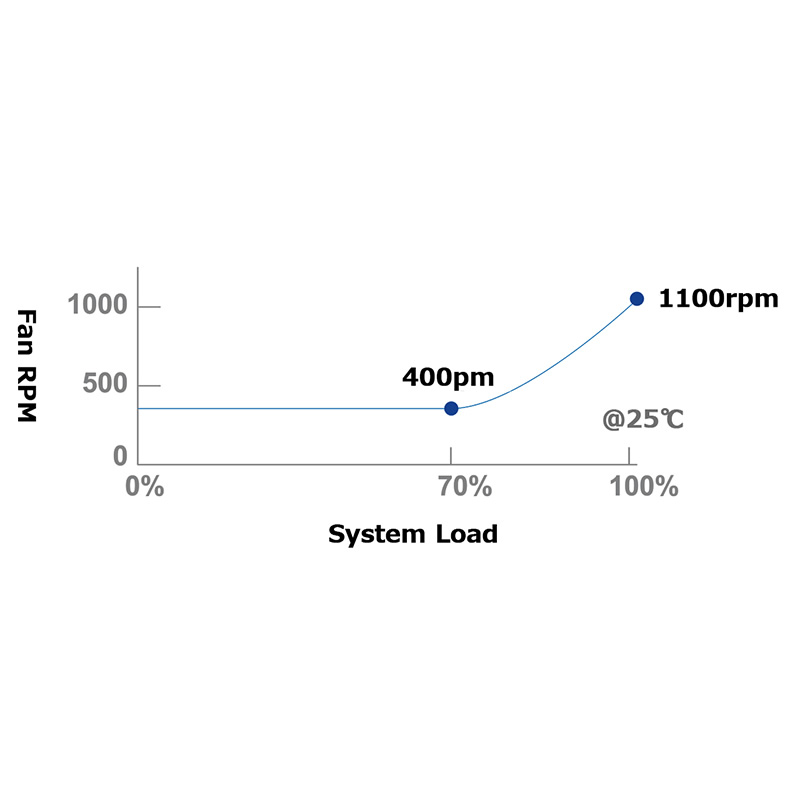

スマート・エアーフロー・コントロール機能は、システムの負荷が70%までは電源内蔵冷却ファンの回転を400rpmに抑え、静かに動作し続けます。電源内部のエアーフローを維持するとともにしっかりと冷却します。


ツイスターベアリングファン (特許)

静音性と耐久性に優れた139mm Twister Bearing fan(特許)を搭載、マグネティックボールと耐熱性の高い素材の採用により、ノイズを低減させ滑らかな動作と長寿命を実現します。


ErP Lot6 2013対応

ErP Lot6 2013のシステムをサポートします。スタンバイモード時の待機電力が0.5W未満を実現した高効率の+5VSB回路設計を採用しています。ErP指令とは、省エネの促進を目的に環境に配慮した設計を義務付けたEUの規制「エネルギー関連製品(Energy related Products: ErP)のエコデザインに関する枠組み指令(エコデザイン指令)」です。

※マザーボードが対応している必要があります。
※BIOSの設定が必要となります。


World ready ! アクティブPFC回路搭載

Active PFC回路(力率改善回路)は、入力電圧の波形を調整することにより、力率最大99%の安定したクリーンな電力を実現します。ユニバーサル入力は、電圧100V – 240V間のコンセントからの交流(AC)入力に対して自動で切り替えを行います。


日本メーカー製105℃液体電解コンデンサーを100%採用

一次側、二次側に過酷な環境下でも安定した電圧を実現する日本メーカー製105℃液体電解コンデンサーを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。

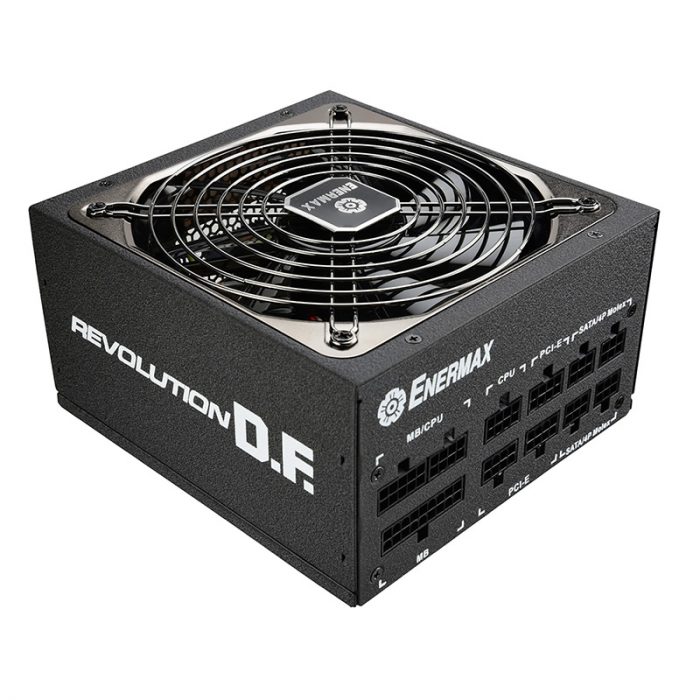

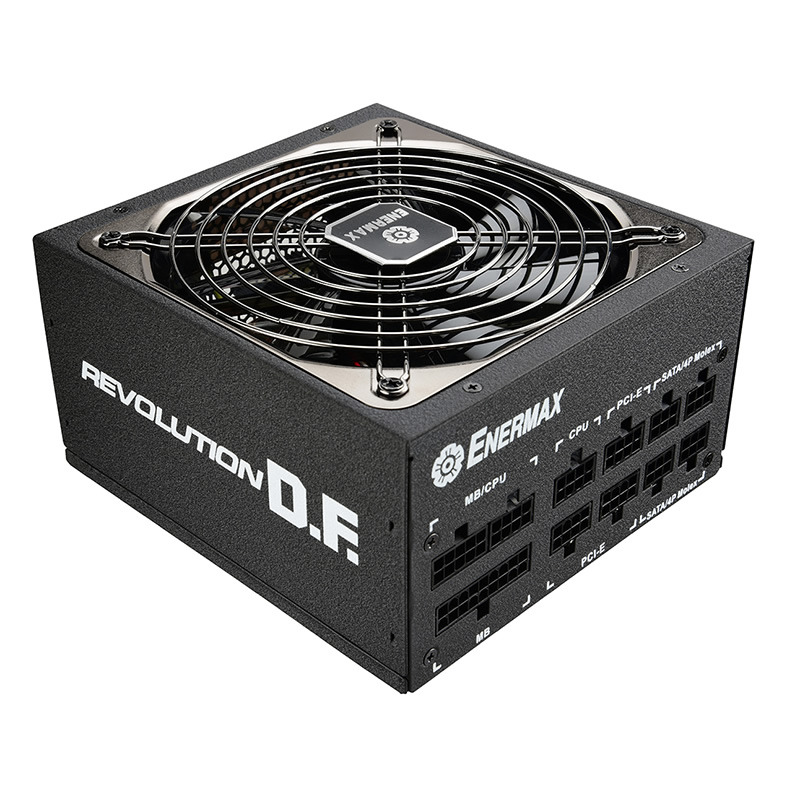

フルモジュラーデザイン

ケーブルは、すべて取り外し可能のフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみを選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアーフローを構築することができます。


安心の5年間保証

ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は5年間です。



REVOLUTION D.F. スペック
型番 ERF650AWT ERF750EWT ERF850EWT
JAN 4713157723949 4713157723956 4713157723963
80PLUS GOLD
出力 650W 750W 850W
搭載ファン 139mm ツイスターベアリングファン
保護回路 OCP(過電流保護)、OVP(過電圧保護)、UVP(低電圧保護)、
SCP(ショート回路保護)、OPP(過負荷保護)、OTP(過温度保護)
安全性許認可 CE, FCC, TUV, cTUVus, RCM, EAC, KCC, CCC, BSMI
MTBF 100000時間以上(温度25℃、100%負荷)
PFC アクティブPFC
温度 動作温度範囲 : 0 ~ 50℃
保管温度範囲 : -20℃ to +70℃
湿度 動作時 : 相対湿度20% ~ 90%(結露しないこと)
保管時 : 相対湿度5% ~ 95%(結露しないこと)
保証 5年
本体サイズ 150(W) x 86(H) x 160(D) mm
本体重量 約1.5kg
パッケージサイズ 248(W) x 233(H) x 96.5(D) mm
パッケージ重量 約2.67kg 約2.8kg 約3kg

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

ERF650AWT 出力
入力電圧(AC) 100 – 240VAC
入力電流(AC) 10A
入力周波数帯 47 – 63Hz
DC出力 +3.3V 20A 100W
+5V 20A
+12V1 25A 650W
+12V2 25A
+12V3 30A
+12V4 30A
-12V 0.3A 3.6W
+5Vsb 2.5A 12.5W
トータルパワー 650W



ERF750EWT 出力
入力電圧(AC) 100 – 240VAC
入力電流(AC) 10A
入力周波数帯 47 – 63Hz
DC出力 +3.3V 22A 120W
+5V 22A
+12V1 25A 750W
+12V2 25A
+12V3 35A
+12V4 35A
-12V 0.3A 3.6W
+5Vsb 2.5A 12.5W
トータルパワー 750W



ERF850EWT 出力
入力電圧(AC) 100 – 240VAC
入力電流(AC) 12A – 6A
入力周波数帯 47 – 63Hz
DC出力 +3.3V 22A 120W
+5V 22A
+12V1 25A 850W
+12V2 25A
+12V3 40A
+12V4 40A
-12V 0.3A 3.6W
+5Vsb 2.5A 12.5W
トータルパワー 850W

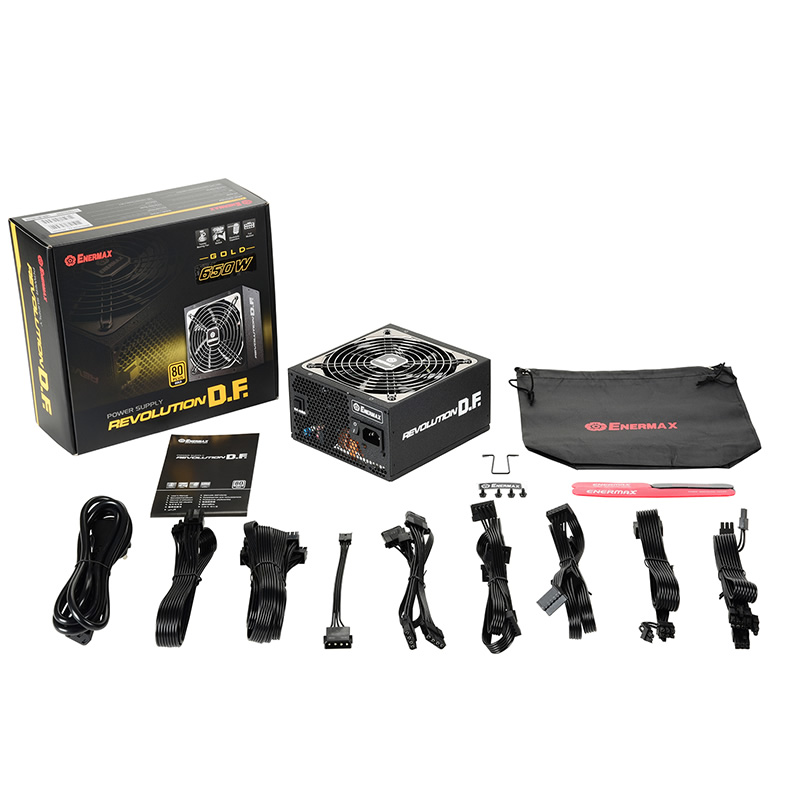

ERF650AWT コネクタ/ケーブル数
種類 コネクタ数 ケーブル数 コネクタ総数
24P MB Cable 1 1 1
4+4P (8P) CPU Cable 1 1 1
6+2P (8P) PCI-E Cable 2 2 4
SATA Cable 4 2 8
4P Molex Cable 4 1 4
FDD (adapter) Cable 1 1 1

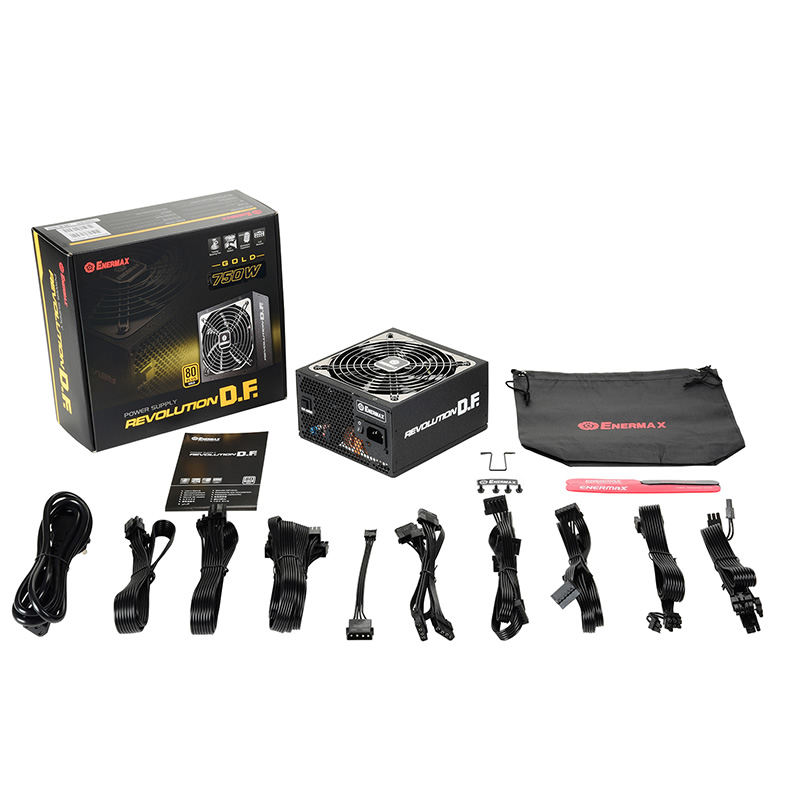

ERF750EWT コネクタ/ケーブル数
種類 コネクタ数 ケーブル数 コネクタ総数
24P MB Cable 1 1 1
4+4P (8P) CPU Cable 1 2 2
6+2P (8P) PCI-E Cable 2 2 4
SATA Cable 4 2 8
4P Molex Cable 4 1 4
FDD (adapter) Cable 1 1 1

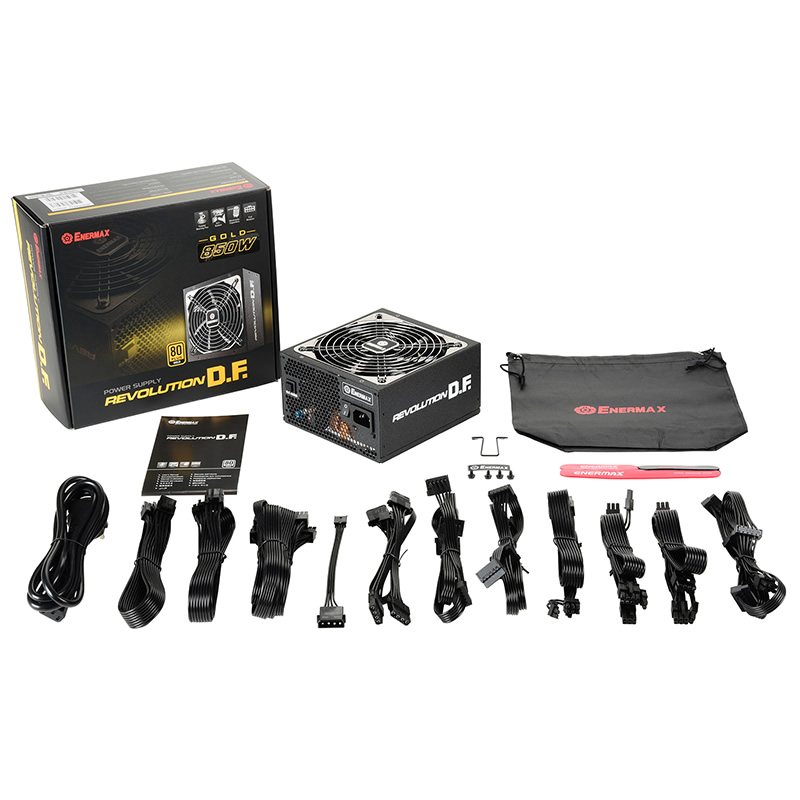

ERF850AWT コネクタ/ケーブル数
種類 コネクタ数 ケーブル数 コネクタ総数
24P MB Cable 1 1 1
4+4P (8P) CPU Cable 1 2 2
6+2P (8P) PCI-E Cable 2 3 6
SATA Cable 4 3 12
4P Molex Cable 4 1 4
FDD (adapter) Cable 1 1 1
