CORSAIR

CV Series

  • 80PLUS BRONZE認証取得 12V出力1系統電源ユニット
  • 奥行125mmのショートサイズ設計
  • 自動回転数制御に対応した120mm静音ファン
  • 優れた保護回路設計、各種安全認証取得と長期3年保証付帯
  • CORSAIR CV Series

CV Series 製品特徴

80PLUS BRONZE認証取得 12V出力1系統電源ユニット

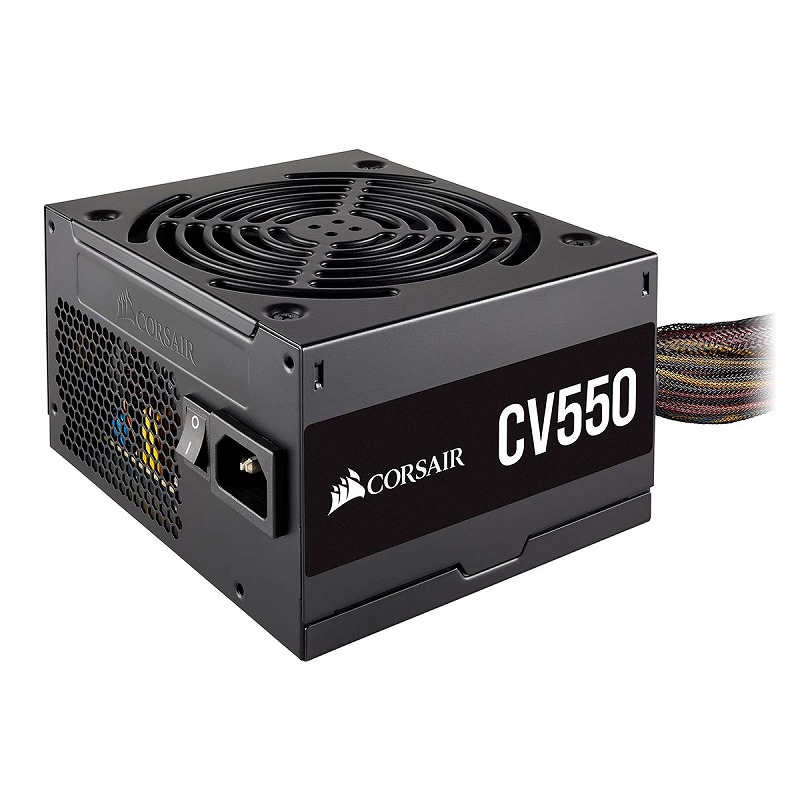

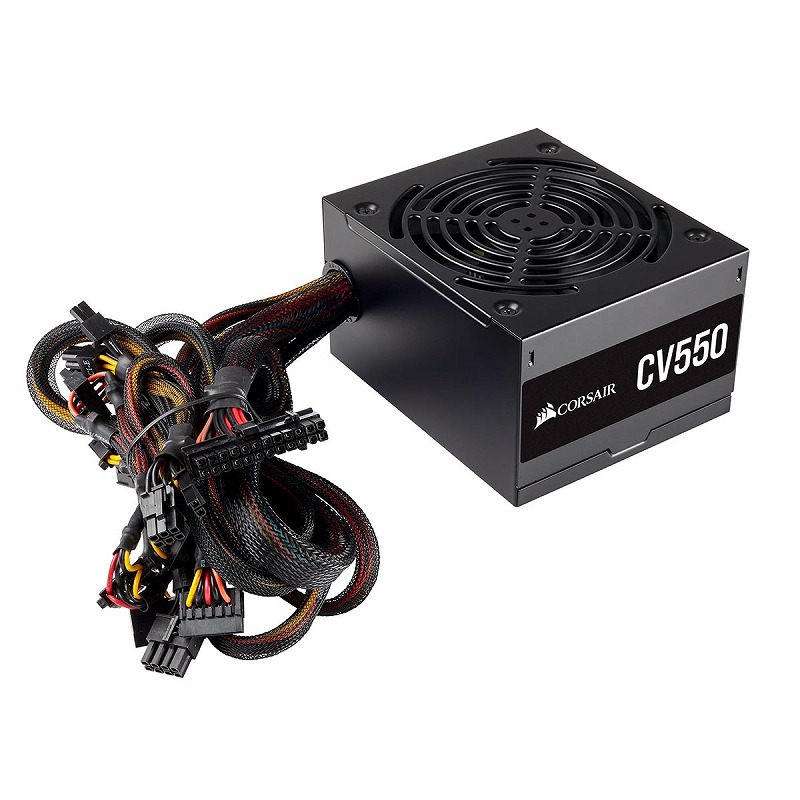

CV Seriesは、ATX12V v2.31とEPS12V v2.92に準拠、80PLUS BRONZE認証を取得した電源ユニットです。容量は450/550/650Wの3モデルをラインアップ、12V 1系統の安定した出力を発揮します。筐体の奥行は125mmのショートサイズ設計により、Micro ATXやMini ITXなどのコンパクトなシステムへの組込をサポート、黒色粉体塗装のスリーブケーブルがPCケースのデザインに滑らかにフィットします。自動回転数制御に対応した120mm静音ファン搭載、優れた保護回路設計と各種安全認証取得することで長期3年保証を実現します。


80_PLUS-bronze
80PLUS BRONZE認証取得

80PLUS BRONZE認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。80PLUS BRONZEは、電源の負荷率が20%のとき変換効率が82%以上、負荷率が50%のとき変換効率が85%以上、負荷率が100%のとき変換効率が82%以上の効率を持つ電源のみ取得できます。

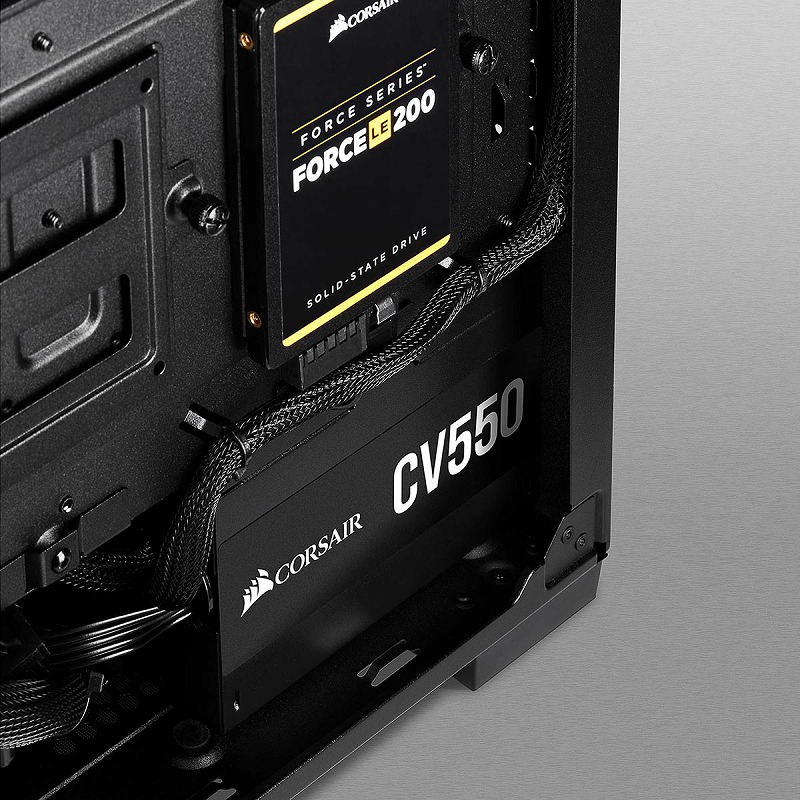

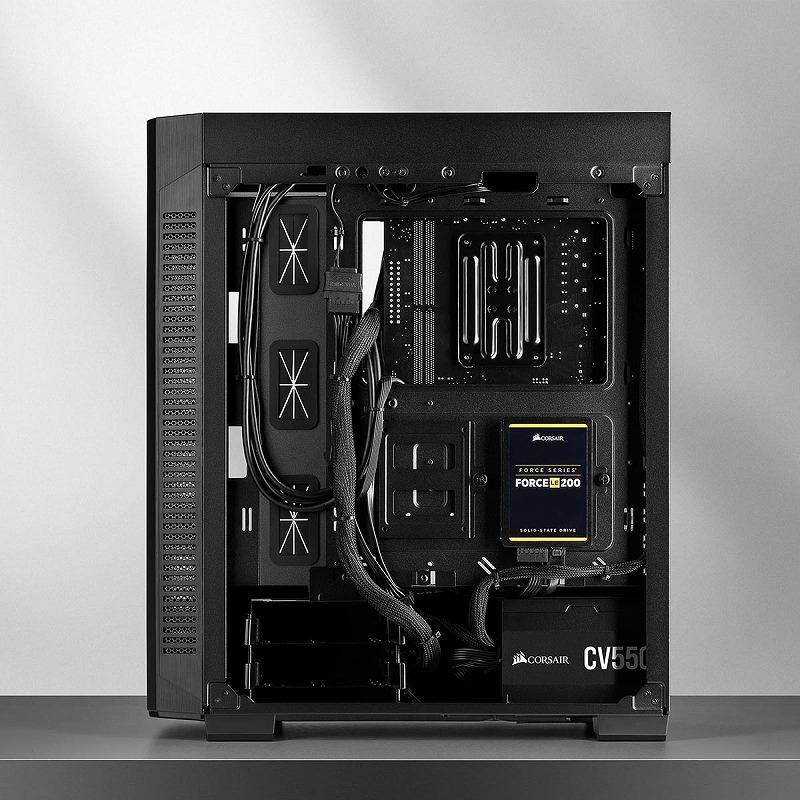

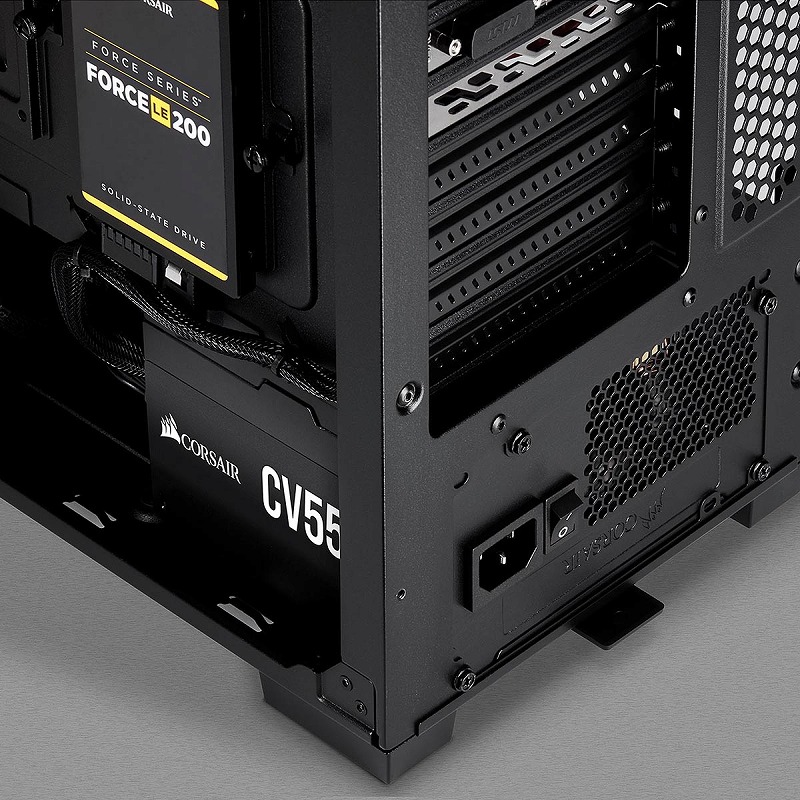

奥行125mmのショートサイズ設計

筐体の奥行は125mmのショートサイズ設計を採用しています。Micro ATXやMini ITXなどスペースの限られたコンパクトなシステムにも無理なく簡単に組み込むことが可能です。

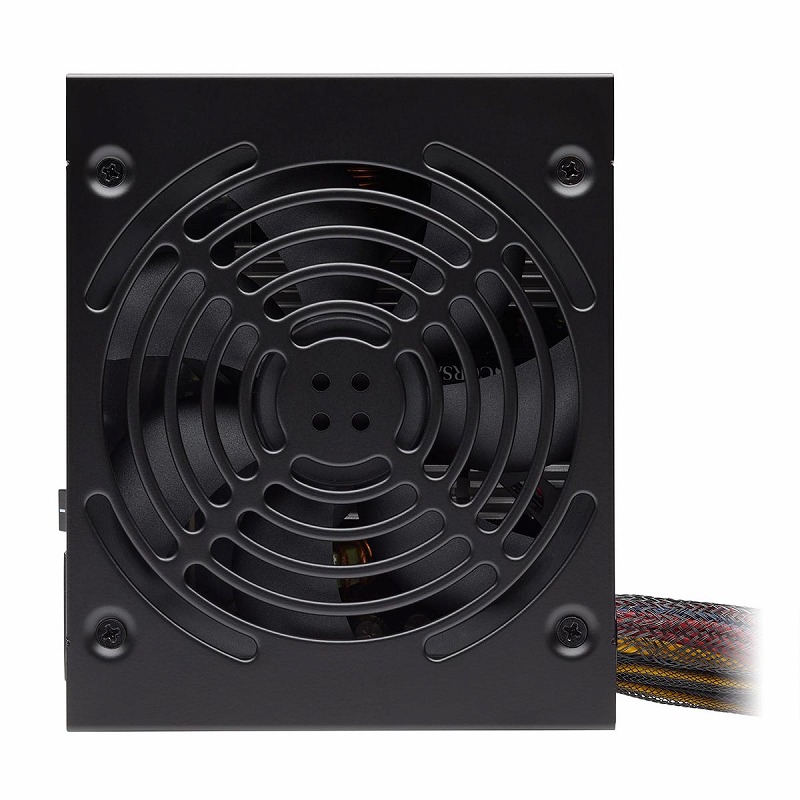

自動回転数制御に対応した120mm静音ファン

自動回転数制御に対応した120mm静音ファンを搭載しています。低負荷時は回転数を絞ることで静音性を確保、電源内部の温度に合わせて最適なエアフローを供給します。

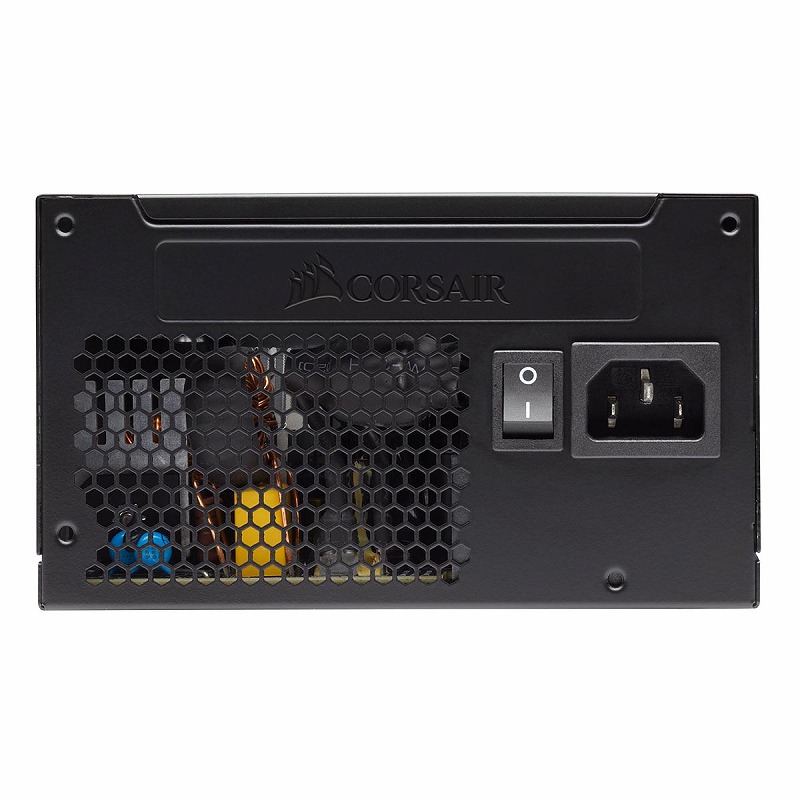

アクティブPFC&ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力(100-240VAC)機能により、切り替えスイッチを操作する手間が解消されています。


高レベルの安全を実現した各種保護回路と安全認証を取得

過電圧保護(OVP)、過電流保護(OCP)、ショート回路保護(SCP)、過負荷保護(OPP)、 過温度保護(OTP)による保護回路や安全性認証を取得して最高レベルの安全を実現しています。


安心の長期3年間保証

CORSAIRは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は3年間です。



CV Series スペック
製品名 CV450 CV550 CV650
型番 CP-9020209-JP CP-9020210-JP CP-9020211-JP
JAN 0840006614968 0840006615071 0840006615187
出力 450W 550W 650W
規格 ATX12V v2.31 及び EPS12V 2.92 準拠
搭載ファン 自動回転数制御対応120mmファン
Corsair iCUE 非対応
保護回路 過電圧保護(OVP)、過電流保護(OCP)、ショート回路保護(SCP)、過負荷保護(OPP)、 過温度保護(OTP)
安全性許認可 FCC, EN, CISPR, ICES, IEC, UL/cTUVus, CUL/cTUVus, TUV, CE, CB IEC, CCC, BSMI, EAS, RSM Compliant, KC Mark, RoHS, EAC RoHS, WEEE, China RoHS, Reach, Taiwan RoHS
MTBF 100,000時間
PFC アクティブPFC
80PLUS BRONZE
保証 3年間
本体サイズ W150mm×H86mm×D125mm
本体重量 約1.79kg 約1.87kg 約1.9kg
パッケージサイズ W250mm×H184mm×D97mm
パッケージ重量 約2.2kg 約2.28kg 約2.32kg
CV Series 出力
入力電圧 100-240VAC
入力周波数帯 47Hz-63Hz
入力電流 10A-5A
CV450 DC出力 +3.3V +5V +12V -12V +5Vsb
20A 20A 36A 0.3A 3A
110W 430W 3.6W 15W
定格出力 450W
CV550 DC出力 +3.3V +5V +12V -12V +5Vsb
24A 20A 44A 0.3A 3A
120W 528W 3.6W 15W
定格出力 550W
CV650 DC出力 +3.3V +5V +12V -12V +5Vsb
24A 20A 52A 0.3A 3A
130W 624W 3.6W 15W
定格出力 650W



CV Series 電源 ケーブル数
製品名 CV450 CV550 CV650

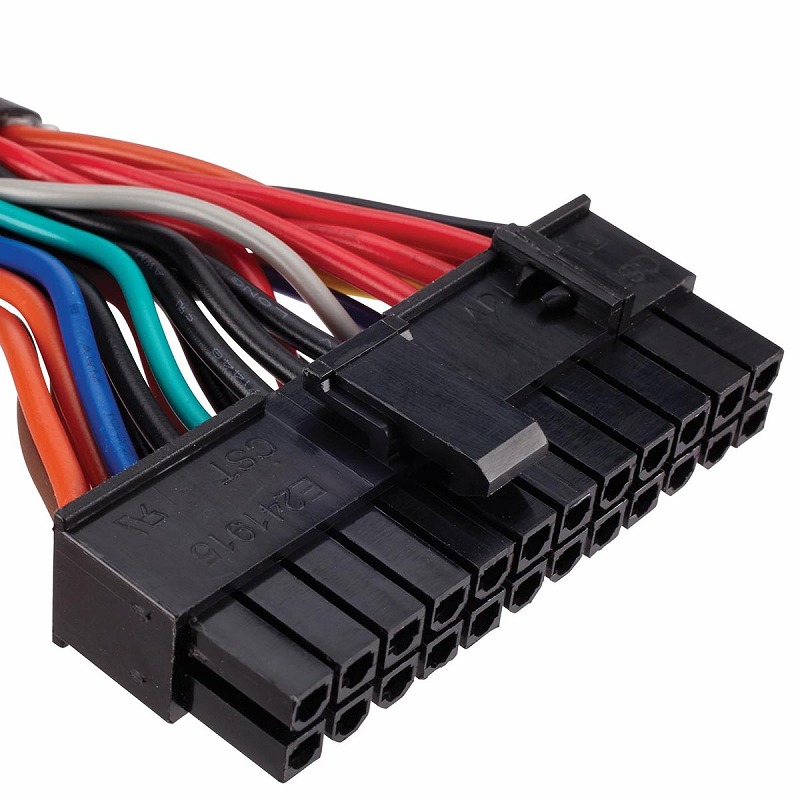

ATX 24(24)ピン電源ケーブル ケーブル本数 1 1 1
コネクタ間の距離 550mm ± 10mm 550mm ± 10mm 550mm ± 10mm
ケーブル長 550mm ± 10mm 550mm ± 10mm 550mm ± 10mm
EPS/ATX12V 8(4+4)ピン電源ケーブル ケーブル本数 1 1 1
コネクタ間の距離 600mm ± 10mm 600mm ± 10mm 600mm ± 10mm
ケーブル長 600mm ± 10mm 600mm ± 10mm 600mm ± 10mm
PCIe 8(6+2)ピン電源×2ケーブル ケーブル本数 1 1 1
コネクタ間の距離 550mm, 120mm 550mm, 120mm 550mm, 120mm
ケーブル長 670mm ± 10mm 670mm ± 10mm 670mm ± 10mm
SATA電源×3ケーブル ケーブル本数 2 2 2
コネクタ間の距離 450mm, 120mm, 120mm 450mm, 120mm, 120mm 450mm, 120mm, 120mm
ケーブル長 690mm ± 10mm 690mm ± 10mm 690mm ± 10mm
SATA-ペリフェラル-ペリフェラル-FDDケーブル ケーブル本数 1 1 1
コネクタ間の距離 450mm, 120mm, 120mm, 120mm 450mm, 120mm, 120mm, 120mm 450mm, 120mm, 120mm, 120mm
ケーブル長 810mm ± 10mm 810mm ± 10mm 810mm ± 10mm



CV Series 電源 コネクタ数
製品名 CV450 CV550 CV650
ATX 24(24)ピン電源コネクタ 1 1 1
EPS/ATX12V 8(4+4)ピン電源コネクタ 1 1 1

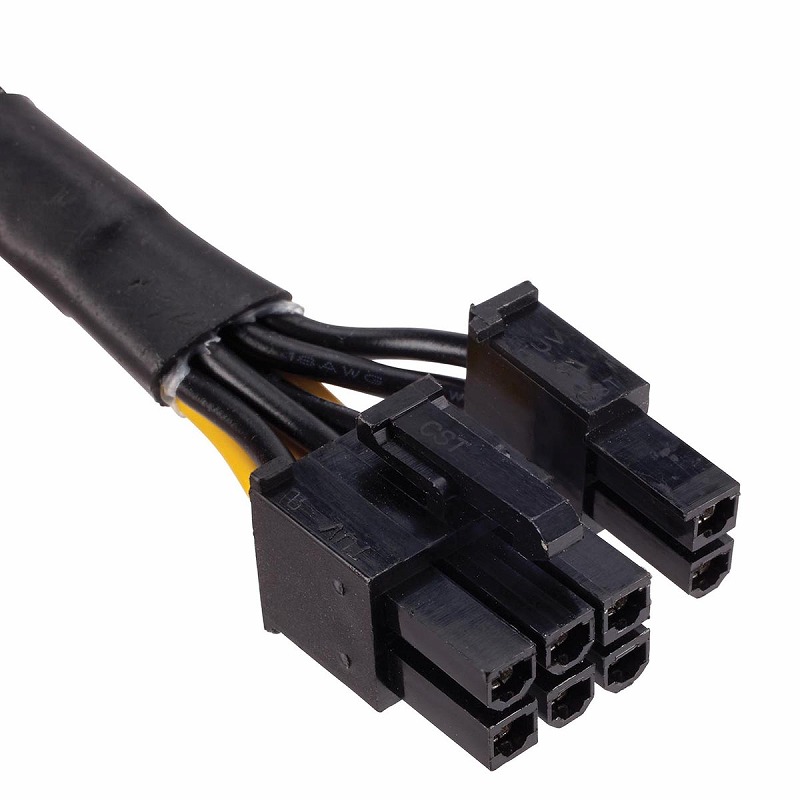

PCIe 8(6+2)ピン電源コネクタ 2 2 2
SATA電源コネクタ 7 7 7
ペリフェラル電源コネクタ 2 2 2
FDDコネクタ 1 1 1

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

発売日 2020年2月 2020年4月4日
型番 CV450 CV550 CV650
